弯曲成型弧形阵列曲面结构创意造型

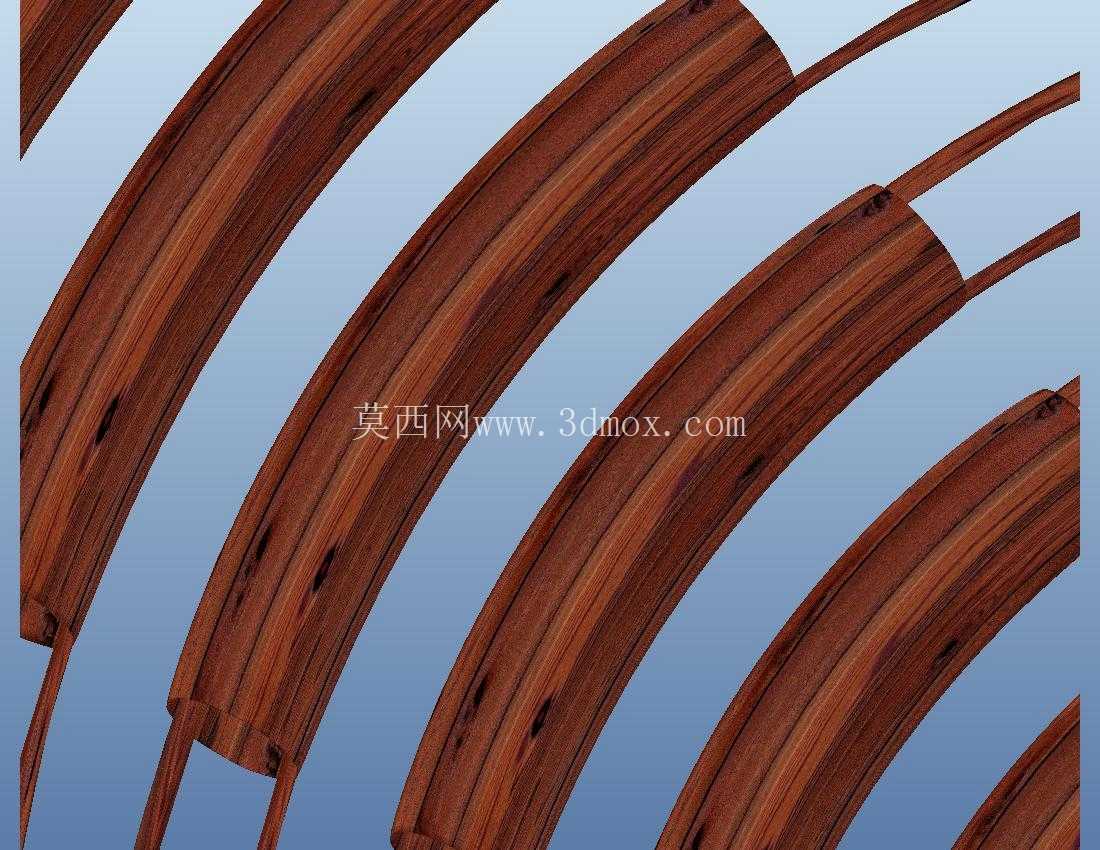

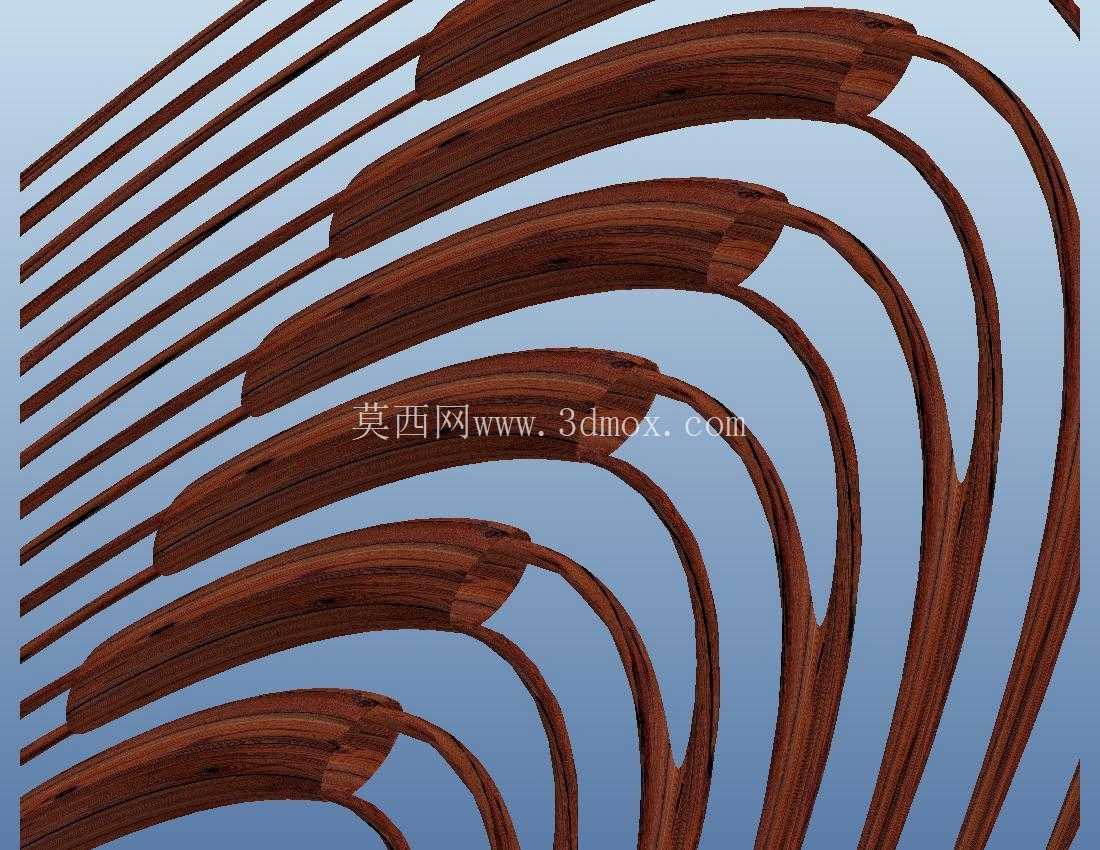

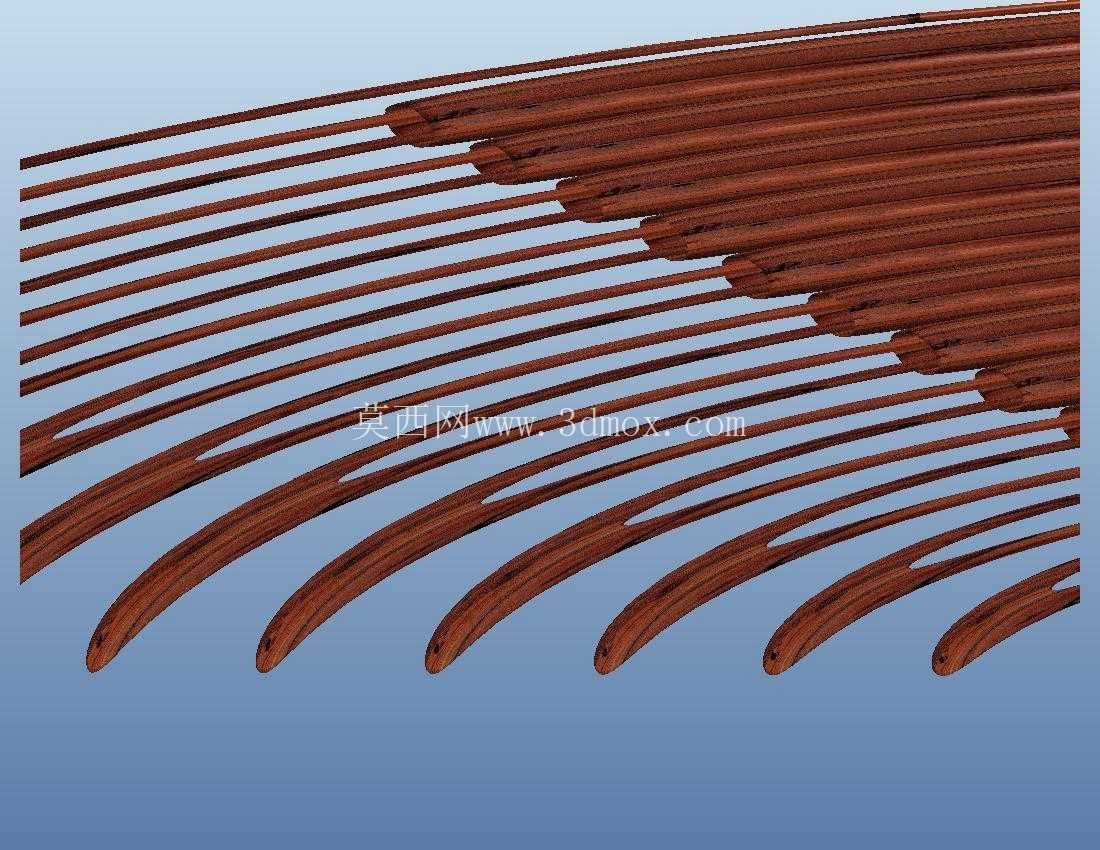

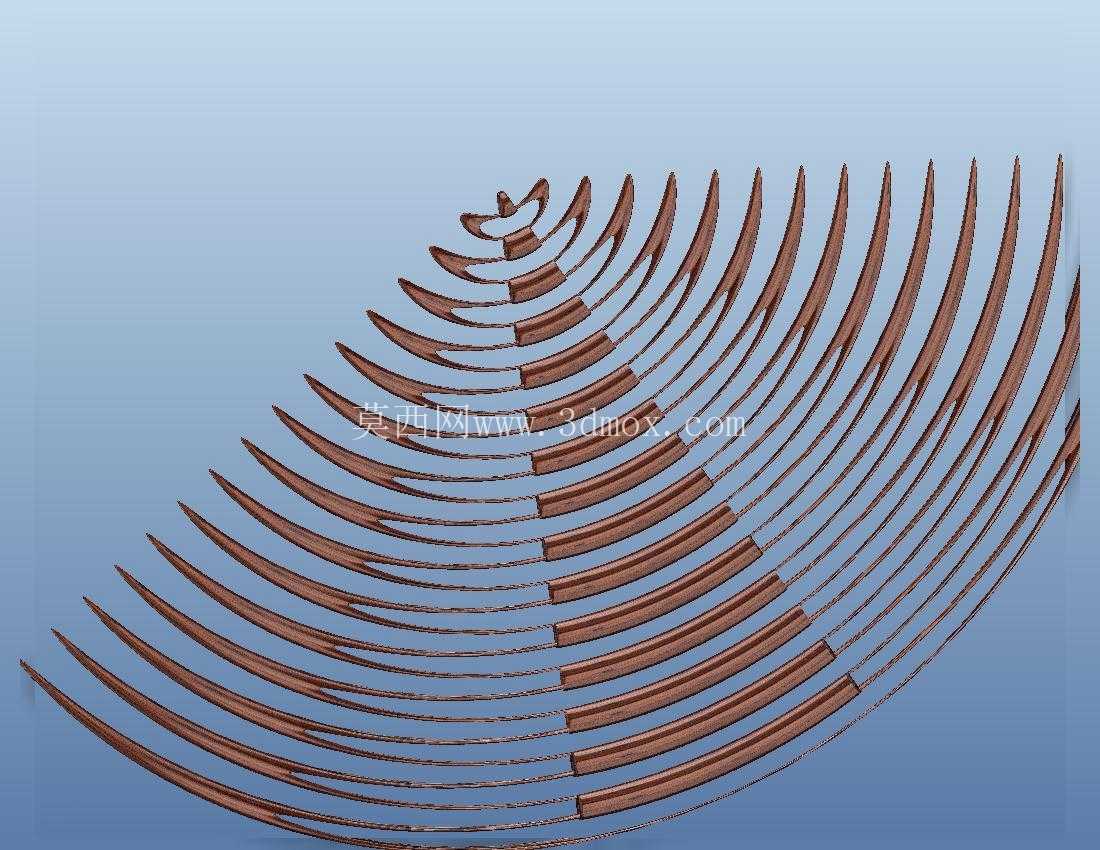

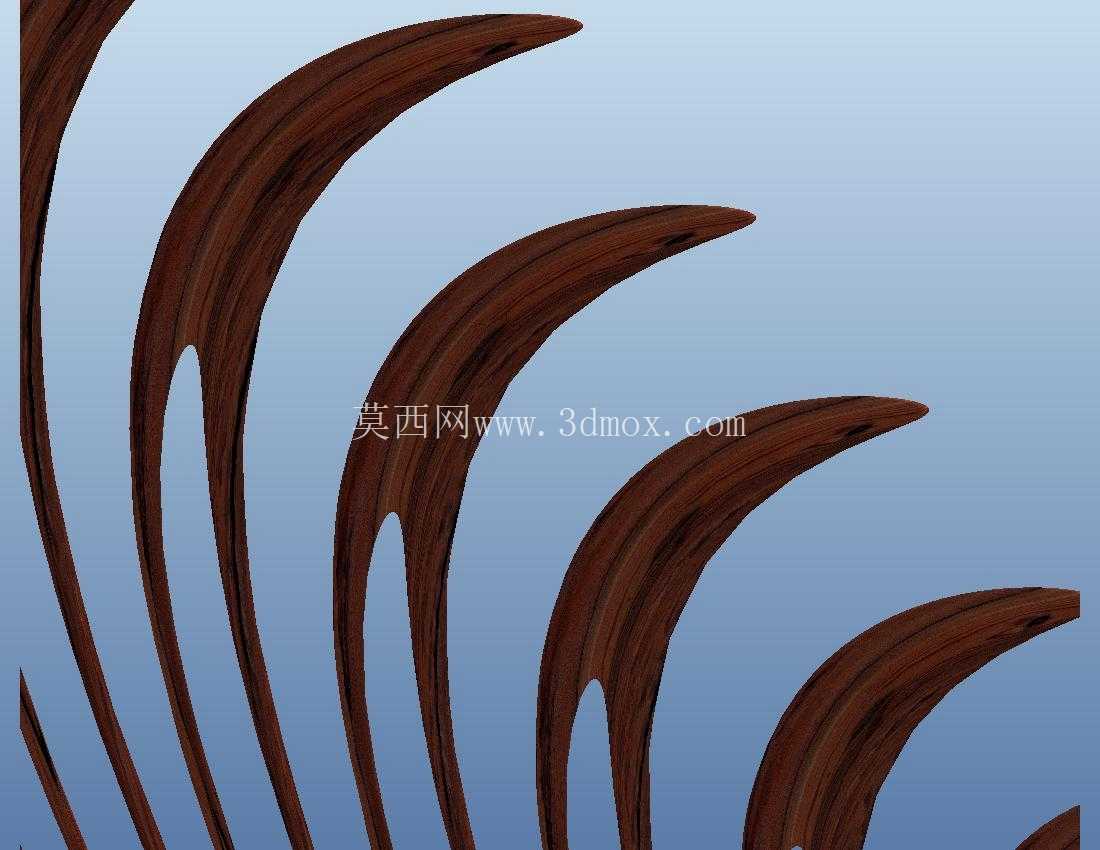

　　该结构采用多组等厚弧形条带沿中心对称轨迹渐变排布的构型，单根条带的曲率从中心向外围逐步增大，相邻条带的间距保持均匀一致，整体形成类似声波扩散、信号辐射的视觉形态，这类构型常被应用在通讯设备的信号发射端装饰罩、定向天线的外层导流防护结构上，既能够降低风阻对户外架设设备的载荷影响，也可以通过条带间的均匀间隙保障信号传输过程中不会被金属结构过度屏蔽。从设计逻辑上看，整个造型的核心是通过弯曲特征命令实现单根基础条带的曲率成型，再通过参数化阵列的方式，以中心虚拟点为阵列原点，逐次调整每根条带的旋转角度、弯曲半径与延伸长度，避免阵列过程中出现条带交叉、间隙不均的问题，建模过程中需要提前锁定条带的厚度参数，所有条带统一采用等截面设计，截面为窄边矩形，厚度控制在整体造型最大外径的1.2%左右，既保证结构的整体刚性，也不会因为条带过厚导致整体造型笨重。

　　在安装边界的适配设计上，该结构的中心预留了直径为整体外径1/8的安装基准孔位，可直接套接在通讯天线的馈源支撑柱上，外围条带的最外端边缘做了小圆角过渡处理，避免安装维护过程中锐边划伤操作人员，整体结构的轴向高度为最大外径的1/3，安装时不需要额外拓展周边的固定空间，可直接适配现有常规通讯基站的天线安装支架尺寸。从实际使用场景来看，这类流线型弧形阵列结构除了通讯领域的天线防护装饰用途外，也可作为公共空间的信号增强装置外罩、室内信号分布系统的装饰性散热结构，条带间的均匀间隙能够形成稳定的空气对流通道，即使设备长时间满功率运行产生热量，也可以通过自然对流完成散热，不需要额外加装散热风扇。

　　建模过程中需要注意，弯曲特征的折弯基准面必须与单根条带的中心基准面完全重合，否则阵列后会出现条带高低错落的错位问题，每根条带的折弯圆心需要统一落在中心基准轴的垂直平面上，保证所有条带的弯曲方向都沿径向向外扩散，不会出现局部条带朝向偏移的问题。结构的材质适配方面，若用于户外通讯场景，可选用ABS工程塑料一体注塑成型，条带的厚度可根据注塑工艺要求调整至1.5-2mm，避免注塑过程中出现缺胶、变形的问题；若用于室内装饰性信号罩，也可选用铝合金板材冲压折弯后拼接成型，重量更轻且电磁屏蔽性能可控。

　　在结构强度校核层面，单根条带的悬臂长度从中心向外围逐步增加，最外侧条带的悬臂长度最长，设计时通过逐步增大条带曲率的方式，提升长悬臂条带的自身刚性，模拟12级风力载荷下的形变测试显示，最外侧条带的最大形变量不超过自身长度的0.5%，不会出现条带间触碰、结构变形失效的问题。
