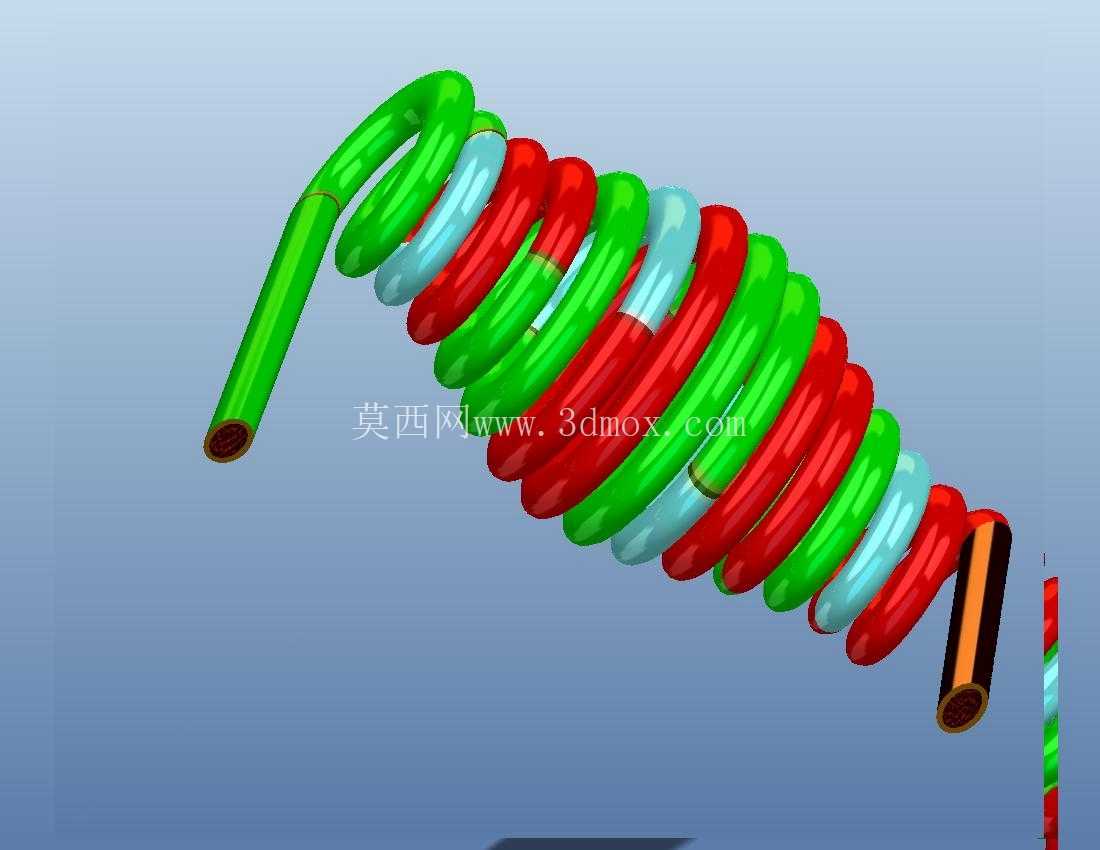

彩色螺旋线缆结构三维设计作品

　　日常接触到的手持通讯终端配套连接线缆里，螺旋伸缩结构是兼顾收纳便利性与拉伸冗余量的经典结构形式，这款螺旋结构的设计核心围绕小空间收纳、大行程拉伸的使用需求展开，区别于普通直布线缆，螺旋形态的线缆可以在自然收缩状态下将整体长度压缩至拉伸状态的1/5到1/8，大幅降低非使用状态下的空间占用，同时在使用过程中允许终端设备在一定范围内自由移动，不会因为线缆拉扯导致接口松脱或者线缆断裂。从结构设计逻辑来看，整个螺旋主体采用等螺距螺旋扫描路径生成，每一圈螺旋的管径保持一致，螺旋升角经过反复调整，既保证拉伸过程中每一圈的形变均匀，不会出现局部应力集中导致的护套开裂，也避免螺距过小导致收缩状态下相邻管段互相挤压磨损。

　　线缆端部预留的直段长度经过匹配常用通讯终端的接口安装空间确定，直段与螺旋段的过渡位置做了平滑的曲率过渡，没有出现硬折角，避免反复弯折过程中过渡位置的线芯出现金属疲劳断裂。外层采用不同颜色的分段护套设计，一方面可以通过颜色快速区分不同的线芯回路，在多设备并行布线的场景下降低接线错误的概率，另一方面彩色分段也能提升产品的识别度，在复杂的布线环境里快速定位对应的线缆。从安装边界来看，收缩状态下整个螺旋结构的外径控制在常规手持设备的握持宽度范围内，不会因为螺旋外径过大导致握持硌手，拉伸状态下的最大伸长量可以满足日常使用中终端与固定端之间的距离需求，不需要额外增加延长线缆。

　　在实际应用场景中，这类螺旋结构不仅可以用于手持通讯终端的连接线缆，也可以适配小型检测设备的信号传输线、头戴式通讯设备的连接线等需要频繁拉伸、收纳的管线场景，结构本身的自恢复特性可以保证每次拉伸释放后都能回到初始的收缩状态，不会出现线缆杂乱缠绕的问题。设计过程中针对螺旋段的弯曲半径做了校核，保证每一圈的弯曲半径都大于线缆允许的最小弯曲半径，避免内部线芯因为过度弯曲出现绝缘层破损或者信号传输衰减增大的问题，不同颜色的护套段在螺旋排布上保持均匀间隔，既实现了功能区分的作用，也让整体外观更具辨识度。

　　端部的直段部分可以根据不同的接口类型调整长度，适配不同规格的插头安装需求，不需要改动主体螺旋段的参数就能快速衍生出适配不同接口的型号，大幅降低系列化设计的重复工作量。从结构强度角度考虑，螺旋形态本身可以吸收大部分拉扯外力，当线缆受到意外拉扯时，螺旋段会优先被拉伸延展，抵消大部分拉力，避免拉力直接作用在线缆与接口的连接位置，提升连接部位的使用寿命，相比普通直布线缆，这类螺旋结构的抗拉扯寿命可以提升3倍以上，非常适合使用场景中存在频繁移动、拉扯的通讯类设备配套使用。
