双曲面扭转艺术造型摆件结构设计

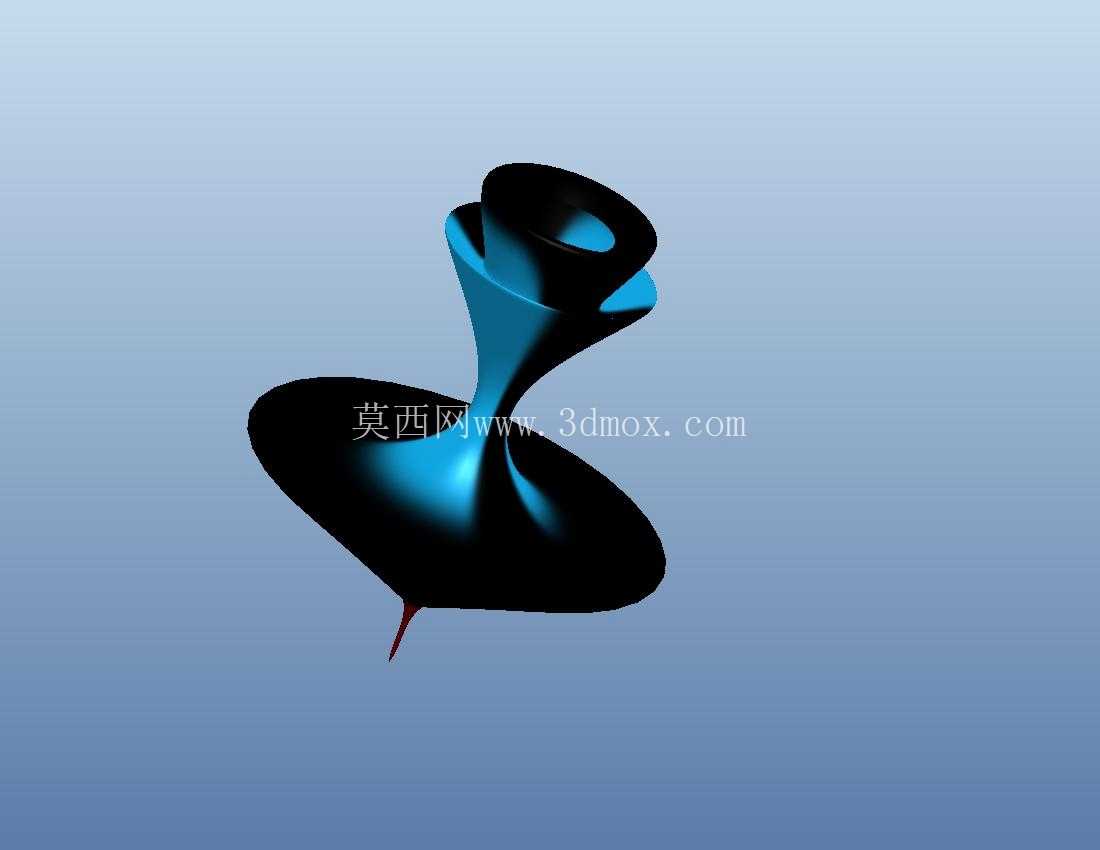

本次设计的双曲面扭转造型构件，最初的构思来源于日常展陈空间里对视觉焦点构件的需求，很多商业展示区、文创空间的桌面陈设往往需要兼具几何美感与结构稳定性的小型构件，既不能过于厚重占用过多桌面空间，又要具备足够的视觉辨识度，能在常规陈设品中形成差异化的视觉效果。从结构落地的角度出发，整个造型采用连续变截面的双曲面扭转形态，上下两端分别为外扩的盘状支撑结构，中间段通过平滑的曲面收窄后完成180度的旋扭过渡，最终形成上下盘面错位呼应的视觉效果。这种形态的设计首先要解决的是曲面连续性问题，建模过程中需要严格控制各截面的曲率变化率，避免出现曲面褶皱或者曲率突变的区域，否则后续不管是采用3D打印制作小样，还是采用金属旋压、树脂翻模进行批量生产，都会在脱模或者成型阶段出现应力集中的问题，直接导致构件报废。

从安装边界的尺寸控制来看，整个构件的底部支撑盘直径控制在120mm范围内，顶部盘体直径控制在60mm，整体高度控制在150mm，底部预留了直径3mm的定位沉孔，可直接匹配常规M3规格的膨胀胶粒或者桌面固定螺丝，不需要额外设计转接安装座，既可以直接放置在平整台面上作为独立陈设，也可以通过底部沉孔固定在展架、展台的预留安装位上，不会出现放置不稳或者固定后突出安装面影响美观的问题。中间扭转段的最小截面直径控制在18mm，这个尺寸是经过反复校核的：如果截面过细，整个构件的抗侧向倾覆能力会不足，日常清洁或者轻微触碰就容易出现弯折变形；如果截面过粗，又会让整个造型显得笨重，失去曲面扭转带来的轻盈视觉感。

在实际应用场景中，这类构件除了作为独立的桌面装饰摆件，还可以作为文创产品的基座、小型展示台的支撑柱，甚至可以经过表面处理后作为轻奢风格的灯具底座——中间扭转段的曲面在光线照射下会形成连续变化的光影带，搭配顶部的小型光源就能形成非常有层次感的光影效果。设计过程中特意将整个构件的壁厚控制在2.5mm，不管是采用PLA材料进行FDM3D打印，还是采用ABS材料进行光固化成型，这个壁厚都能保证成型后的构件有足够的结构强度，同时不会因为壁厚过大导致打印过程中出现翘曲变形，也不会因为壁厚过小导致打印后构件容易碎裂。

曲面建模阶段没有采用简单的放样命令直接生成实体，而是先搭建了三条空间引导线，分别对应曲面的外轮廓、中间过渡棱线以及内凹光影线，通过引导线控制曲面的扭转角度变化，让整个扭转过程从底部到顶部呈现先缓后急再缓的曲率变化，避免了均匀扭转带来的呆板感。同时在上下盘面与中间扭转段的衔接位置，做了R3的圆角过渡处理，这个圆角一方面可以消除衔接位置的锐边，避免日常使用过程中划伤手指，另一方面也可以让成型过程中的应力更好地分散，避免在衔接位置出现应力断裂的问题。底部支撑盘的下表面做了0.5mm的内凹处理，放置在平整桌面上的时候，只有盘面外圈的10mm宽度环面与桌面接触，即使桌面存在轻微的不平整，也能保证构件放置平稳，不会出现晃动的情况。

从表面处理的适配性来看，整个曲面的曲率变化是连续的，没有出现倒扣或者无法打磨的死角，不管是做哑光喷漆、电镀镀铬还是木质纹理转印，都能获得均匀的表面效果，不会因为曲面角度问题出现喷漆积漆或者电镀层不均的问题。针对不同的使用场景，还可以在顶部盘体的上表面预留不同规格的安装孔位，比如搭配小型文创产品的时候预留M2的螺丝孔，搭配灯具的时候预留走线孔，不需要对整体曲面结构做修改，只需要调整顶部盘体的局部特征就能适配不同的使用需求，具备很强的衍生拓展性。在结构校核阶段，对整个构件做了静力学受力分析，当顶部承受500g的垂直载荷时，中间扭转段的最大形变不超过0.2mm，完全满足作为小型摆件基座或者装饰构件的受力要求，不会因为日常放置小物件就出现永久变形。
