摩托车拖车配套剪式支撑顶升结构

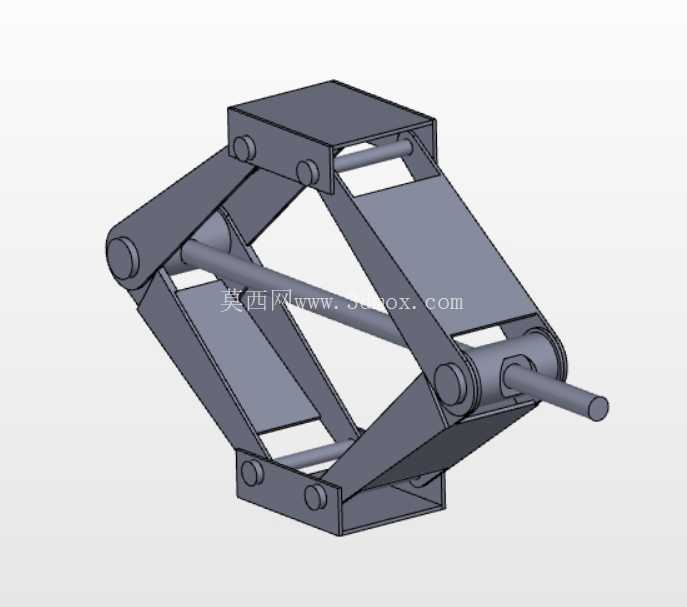

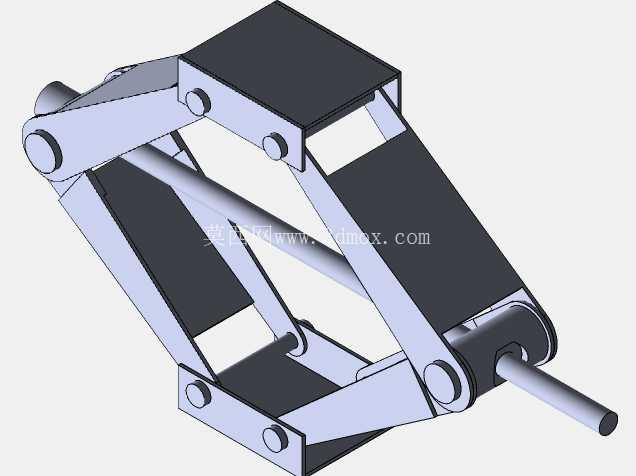

在摩托拖车的短途转运、驻车固定场景里，这类剪式支撑结构的使用频率远高于常规立式顶升部件，毕竟摩托拖车的底盘离地间隙普遍偏小，立式千斤顶的最小收纳高度往往无法塞入底盘预留的支撑位，而剪式结构的折叠特性刚好能适配这类低矮空间的作业需求。从实际使用逻辑来看，这套结构不需要额外搭配复杂的动力单元，仅通过端部的杆体施加扭矩，就能带动多层铰接的剪臂完成开合动作，实现高度方向的线性升降，作业时不需要操作人员钻入车底调整支撑点，站在拖车侧方转动杆体就能完成支撑操作，能有效规避驻车作业时的磕碰风险。

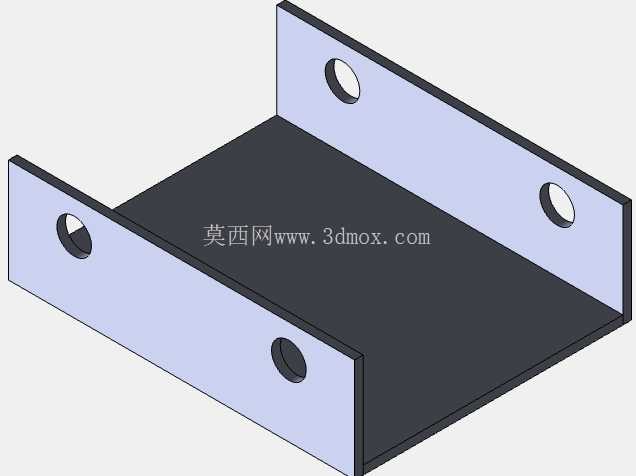

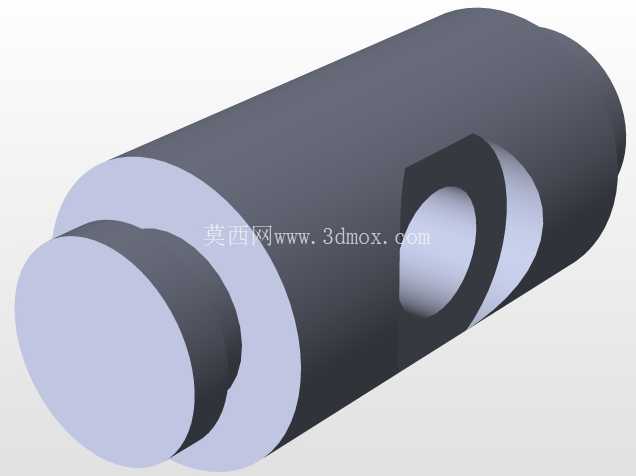

设计层面上，整个结构的上下两端都设置了平板式安装基座，基座上预留的固定孔位可以直接通过螺栓与拖车底盘、地面支撑垫进行连接，不需要额外焊接转接支架，安装边界的容错空间比较大，哪怕拖车底盘的支撑梁存在小幅的位置偏差，也可以通过调整基座的固定位置完成适配。剪臂之间的铰接点全部采用销轴连接，销轴与臂体的配合间隙控制在合理范围内，既保证升降过程中臂体转动顺畅，又不会出现横向的晃动偏移，避免顶升过程中因结构侧隙导致支撑失稳。端部的驱动杆采用外伸式设计，杆体长度预留了足够的操作空间，配套的扳手或者摇杆不需要额外做加长处理就能获得足够的操作力矩，哪怕是载重状态下的拖车，单人操作也能顺利完成顶升动作。

从结构受力的角度来看，剪臂的板材厚度经过了针对性的选型，臂体的弯折角度在完全顶升状态下不会出现受力死点，载荷可以通过多层剪臂均匀传递到上下基座，不会出现单臂应力集中的问题。完全折叠状态下，整个结构的厚度可以控制在很薄的范围内，收纳时可以直接固定在拖车底盘的预留安装位，不会超出拖车的底盘边界，不会影响拖车行驶过程中的通过性，也不会在行驶过程中与路面凸起产生剐蹭。完全顶升状态下的行程可以满足摩托拖车换胎、驻车调平、底盘检修的常规高度需求，不需要额外叠加垫块就能达到作业高度，减少了现场作业的辅助配件需求。

实际应用中，这类结构除了配套摩托拖车使用外，也可以经过小幅尺寸调整后，用于小型旅居挂车、 ATV 拖车的驻车支撑，甚至可以作为小型设备安装时的调平支撑部件使用，结构的拓展适配性比较强。建模过程中，所有铰接部件的配合关系都按照实际装配公差进行了还原，臂体与销轴的转动副、基座与臂体的连接关系都做了对应约束，能够直观模拟整个升降过程的动作逻辑，也可以直接导出工程图用于后续的加工生产。结构上没有采用复杂的异形曲面，所有臂体、基座都可以通过常规的板材切割、折弯、钻孔工序完成加工，加工门槛低，不需要特殊的加工设备，小批量制作或者改装自制都能实现，对于有拖车改装需求的从业者来说，这套结构的参考价值比较高，可以根据实际的载重需求、安装空间调整臂体长度、板材厚度以及驱动杆的直径，快速适配不同规格的拖车支撑需求。
