剪式车载起重支撑装置结构设计

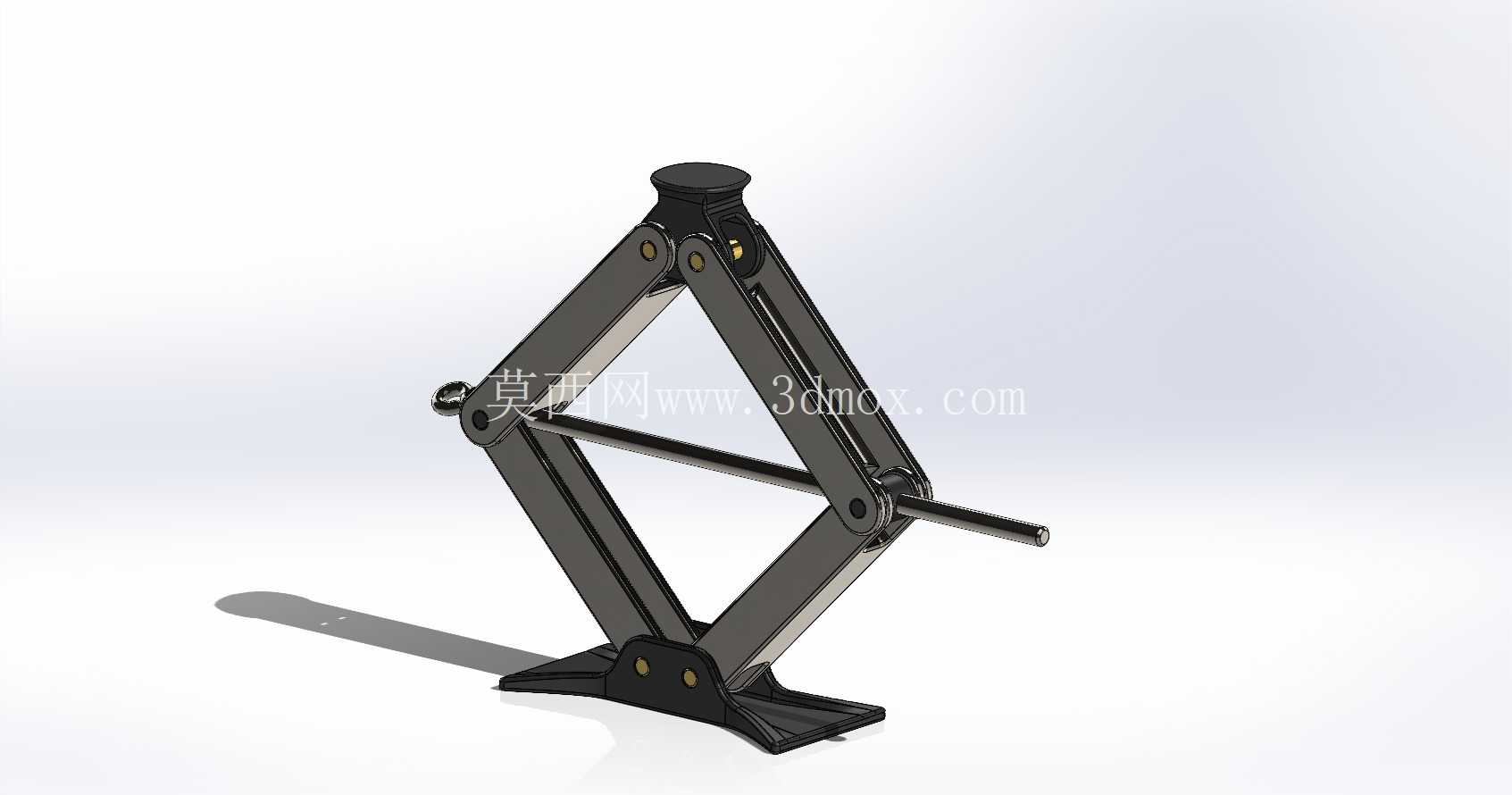

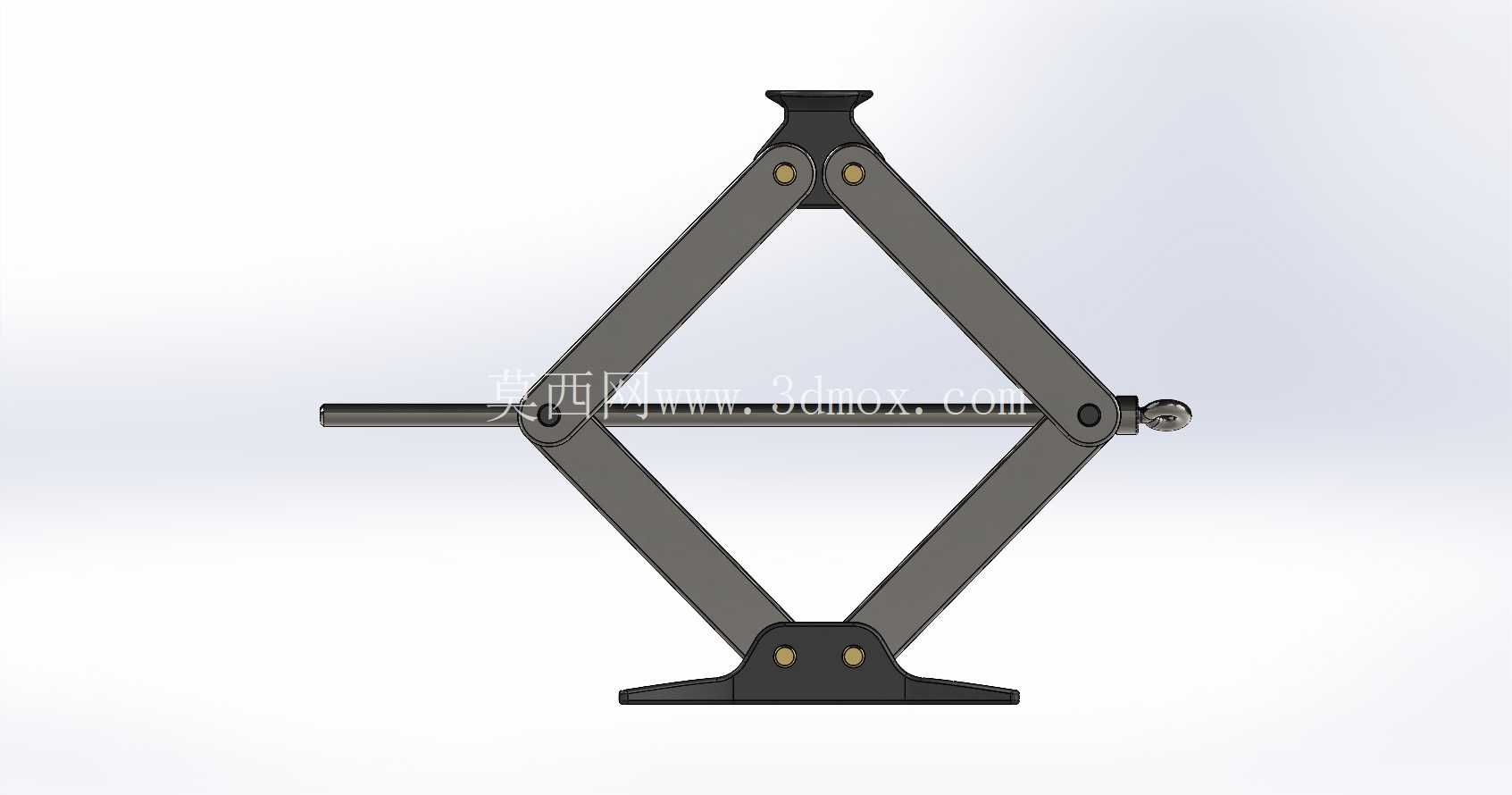

　　日常车辆维保场景里，更换备胎、底盘检修作业都需要稳定的临时举升支撑，剪式结构的车载起重装置是乘用车辆出厂标配的随车工具之一，相比液压类举升设备，纯机械剪式结构不存在密封件老化漏油的失效风险，存放时可压缩至扁平状态，不占用后备箱过多储物空间，适配绝大多数家用轿车、小型SUV的底盘离地间隙工况。整套机构采用对称剪臂铰接布局，上下两端分别设置支撑托块与底座承力板，中间贯穿传动丝杆，通过转动丝杆驱动两组剪臂绕铰接销轴同步收拢或展开，实现垂直方向的举升与回落动作，整个传动过程无复杂液压回路，普通用户仅需随车配套的摇柄即可完成操作，无需额外动力源。

　　从结构设计逻辑来看，剪臂采用等长对称的钣金冲压件拼接，每处铰接点都设置了耐磨衬套间隙，既保证转动过程无卡滞，又能避免长期存放后铰接处锈蚀咬死；传动丝杆采用梯形螺纹设计，具备自锁特性，举升到任意高度后都不会因为负载出现自行回落的问题，从机械结构层面保障作业过程的安全性，不需要额外设置锁止销等附加固定结构。底座承力板做了加宽外翻的折边处理，在非硬化路面作业时能分散对地面的压强，避免举升过程中底座下陷导致车辆倾斜；顶部支撑托块开设了与车辆底盘支撑筋匹配的定位凹槽，举升时能精准卡入车身预设的支撑点位，防止托块滑移脱开，避免损伤底盘钣金或者出现举升滑脱的风险。

　　整套装置收拢状态下整体厚度不超过60mm，可轻松放入后备箱侧边的工具储物槽内，完全展开后的最大举升高度能够满足家用车轮胎完全离地的更换需求，最小收拢高度适配低底盘轿车的下部伸入空间，不需要额外垫高就能完成对位。建模过程中对每处铰接销轴的配合间隙做了装配校验，模拟丝杆转动全程剪臂的运动轨迹，确认不存在运动干涉，同时对剪臂受力最大的中间铰接位置做了应力分布校核，保证在额定承重范围内结构变形量处于安全区间，不会出现塑性变形。

　　实际使用过程中，这类纯机械剪式装置几乎不需要特殊维护，只要定期在丝杆螺纹处、铰接销轴位置涂抹少量润滑脂，就能保证长期存放后操作依旧顺畅，不会出现转不动、卡滞的问题；相比液压千斤顶需要定期补充液压油、检查密封件的维护需求，更适合作为随车应急工具长期存放。在结构细节处理上，所有剪臂的边缘都做了冲压折边强化，既提升了钣金件的整体抗弯强度，又避免锐边割伤使用者；丝杆末端设置了限位挡块，防止操作过程中丝杆脱出螺母座，导致整个机构突然散架；摇柄配合位置做了六角形接口，配合间隙控制在合理范围，转动摇柄时不会出现打滑、晃量过大的问题，单人操作时能稳定施加转动力矩。针对不同车型的底盘高度差异，这套结构的丝杆行程预留了足够的冗余量，不需要额外加装延长节就能覆盖绝大多数家用车型的举升需求，底座的防滑纹路设计在沥青、水泥路面都能提供足够的摩擦力，举升过程中整个装置不会出现横向滑移。
