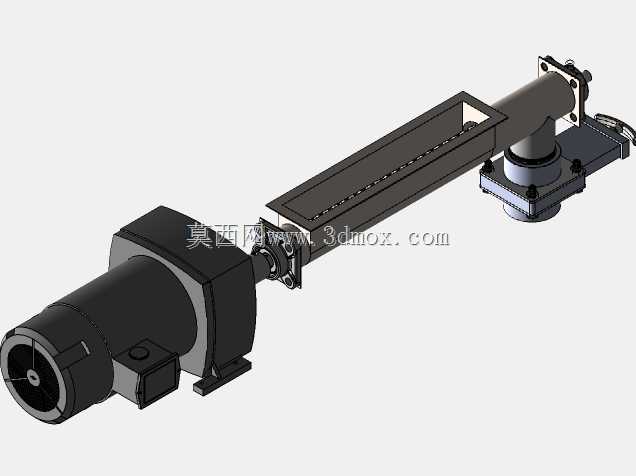

带滑动闸阀电动驱动螺旋输送装置

这款小口径螺旋输送装置主要面向小流量粉体、颗粒物料的精准给料场景，常见于精细化工配料、食品添加剂投料、小型制药生产线的物料转运环节，可在密闭管道内完成物料的水平或小倾角输送，避免输送过程中物料撒漏、粉尘外溢的问题，适配对生产环境洁净度有一定要求的作业场景。设备采用齿轮电机直连驱动的结构形式，动力端通过法兰与输送管段刚性连接，省去了额外的链传动或带传动结构，既压缩了设备整体安装长度，也减少了传动环节的功率损耗，日常运维时无需单独调整传动件张紧度，降低了现场维护工作量。输送管段采用2英寸通径的圆形管道结构，螺旋叶片与管道内壁预留合理的运转间隙，既避免叶片刮蹭管壁产生异响与磨损，也能保证小粒径物料的输送填充率稳定，不会出现物料卡滞、空转的情况。出料端配置滑动闸阀结构，可在设备停机时截断料流，避免管道内残留物料持续下落造成后续工序配料偏差，闸阀的滑动副采用耐磨导向结构，反复启闭也不会出现卡涩问题，适配频繁启停的间歇式给料工况。设计阶段优先考虑了现场安装的适配性，动力端底部设置标准化安装脚座，可直接通过螺栓固定在设备机架或安装平台上，输送管段中部预留辅助支撑点位，长距离布置时可加装支撑件避免管段下垂变形，进料口采用上方开口的接料斗结构，可直接对接上游料仓出料口或振动给料设备的出料端，无需额外制作转接料斗。整体结构做了模块化拆分，驱动单元、输送管段、出料闸阀均可单独拆卸，当输送不同物性的物料需要调整叶片参数或更换耐磨件时，可快速拆解对应部件完成更换，无需整体吊装设备，适配多品种物料切换生产的柔性生产线需求。设备的安装边界充分考虑了小型生产线的空间限制，整体长度控制在常规小型配料工位的可容纳范围内，驱动端的接线盒位置预留了足够的接线操作空间，现场布线时无需额外调整设备安装角度，出料口的法兰尺寸匹配常规小型料斗的接口标准，可直接对接下游计量设备或混合设备的进料端，减少现场管路改造的工作量。
