后置轮毂电机电动自行车结构设计

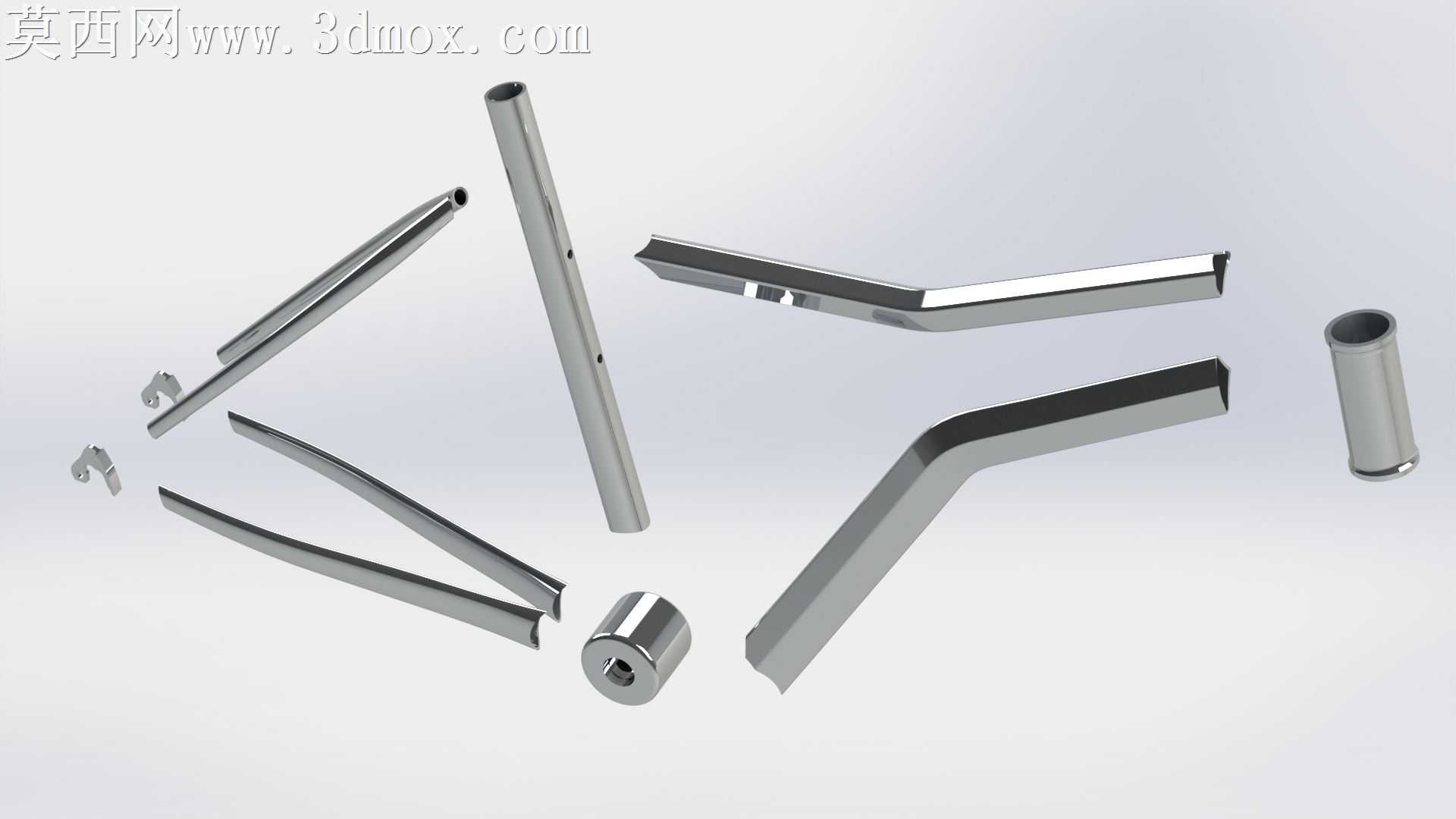

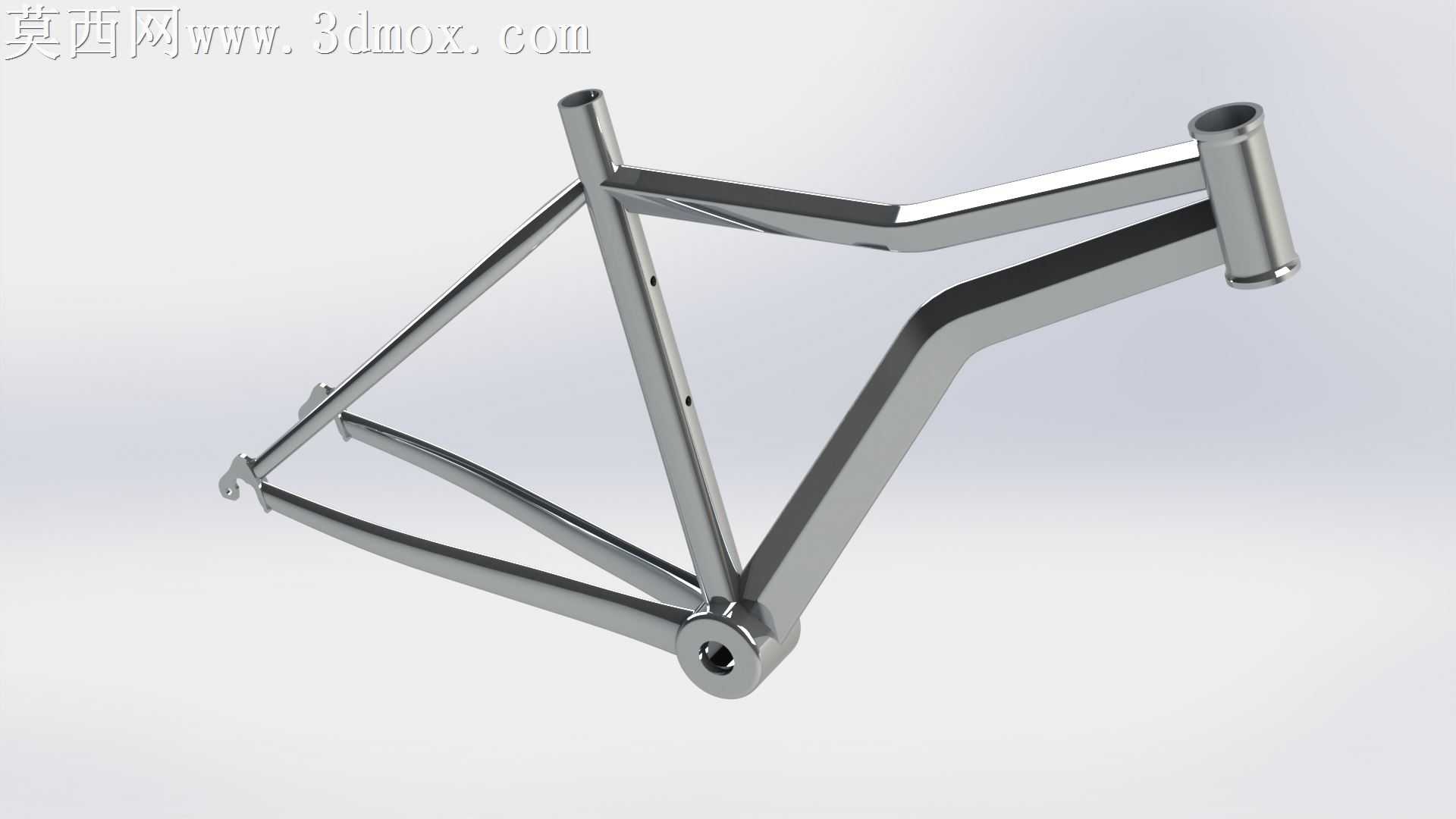

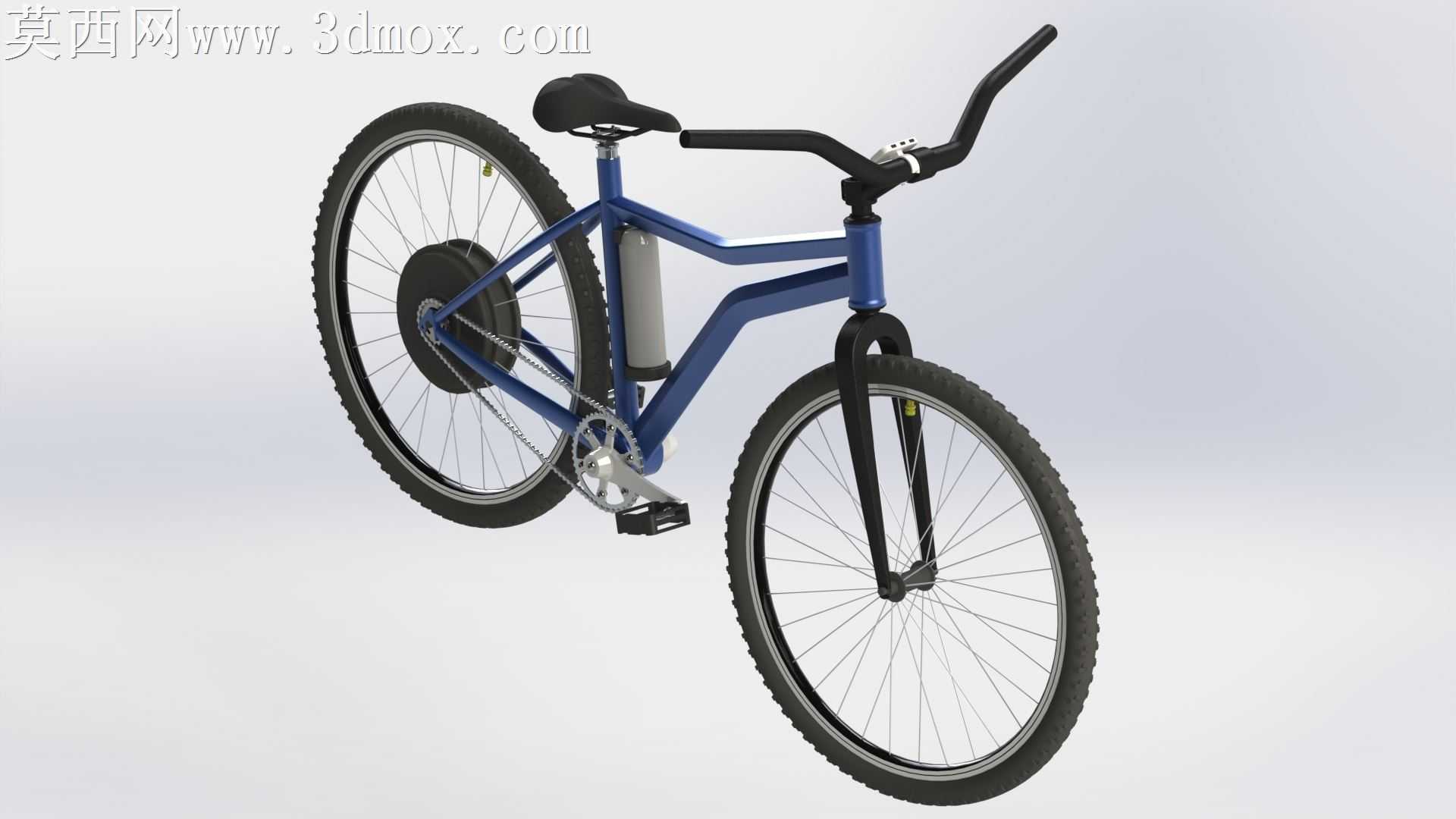

本作品为电动自行车三维设计方案，建模阶段聚焦核心承载结构的精准还原，优先完成焊接式主车架的全参数化建模，对车架各管材的衔接角度、焊缝预留位置、安装定位孔位都做了符合加工工艺的细节刻画，确保模型可直接对接后续的生产加工流程。渲染环节针对不同部件匹配对应材质属性：车架主体赋予哑光金属烤漆材质，还原蓝色漆面的细腻磨砂质感与边缘反光效果；轮胎部分还原橡胶材质的粗糙纹理与胎面防滑纹路，轮圈辐条采用亮面镀铬金属材质，模拟真实金属的高反光特性；车把握把、坐垫部分赋予哑光橡塑材质，通过粗糙度参数调整还原橡塑表面的亲肤触感，电池外壳、电机外壳则采用半哑光工程塑料材质，区分不同部件的材质视觉差异。结构设计上采用后置轮毂驱动方案，将驱动电机集成在后轮轮毂内部，简化传动链路结构，电池模块竖向布置在车架立管与座管之间的空隙位置，优化整车重心分布，提升骑行过程中的稳定性；车把采用上扬式燕把设计，匹配日常通勤的舒适骑行姿态，前叉采用刚性叉体结构，兼顾轻量化与结构强度。设计思路上明确区分核心结构件与外观示意件的建模精度，主车架作为核心承载部件，建模时严格遵循高强度成型、焊接加工、后续热处理的工艺要求，对管材壁厚、焊接坡口、应力集中区域的圆角过渡都做了针对性设计，确保车架经过焊接、热处理工序后可达到设计所需的结构强度；其余外饰件、附属配件仅做外观层面的示意建模，用于呈现整车的最终装配效果，不做加工级别的精度要求，在保证设计核心表达清晰的前提下，合理控制建模工作量，提升设计迭代效率。
