螺旋起重支撑装置三维结构设计

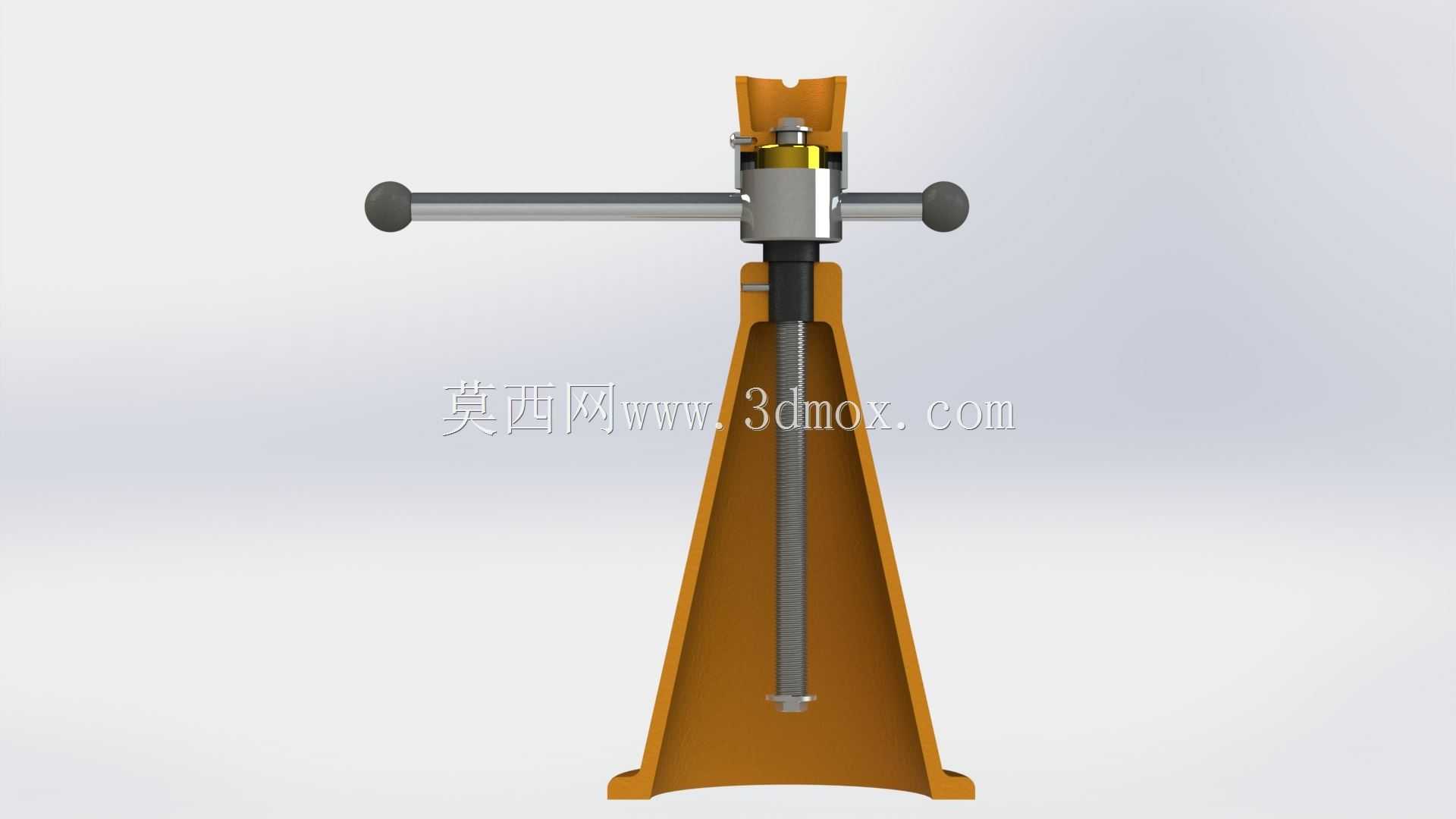

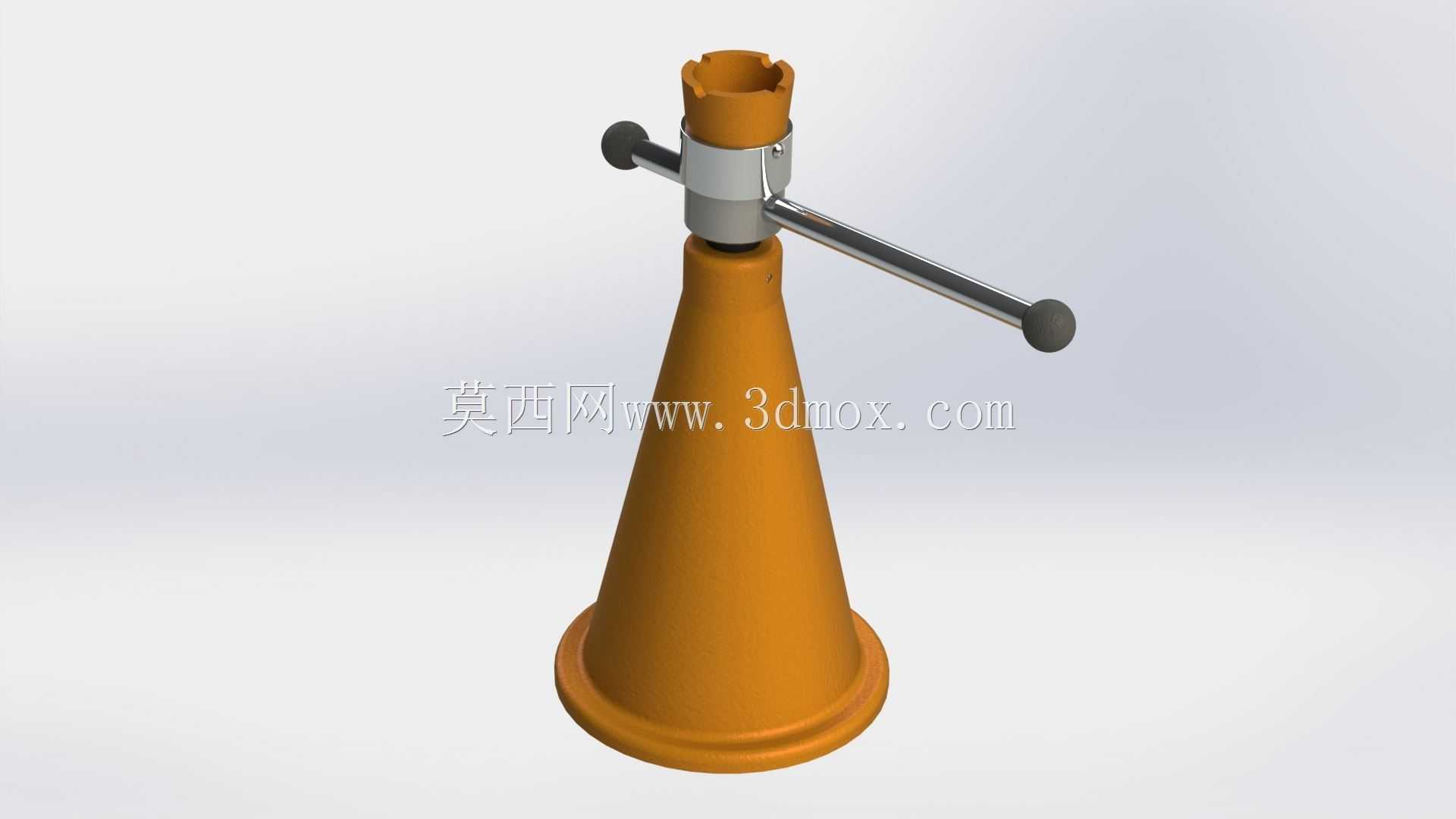

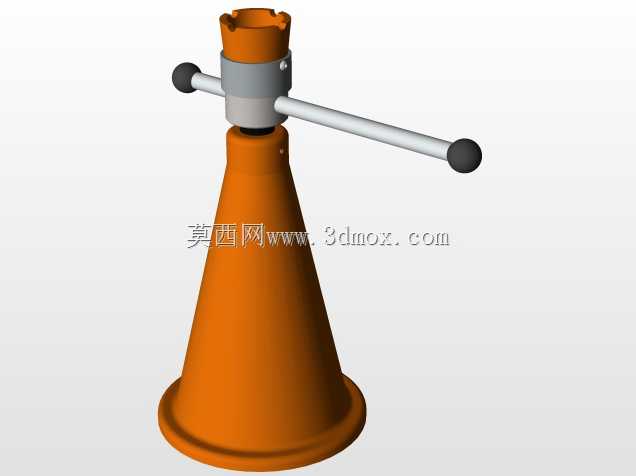

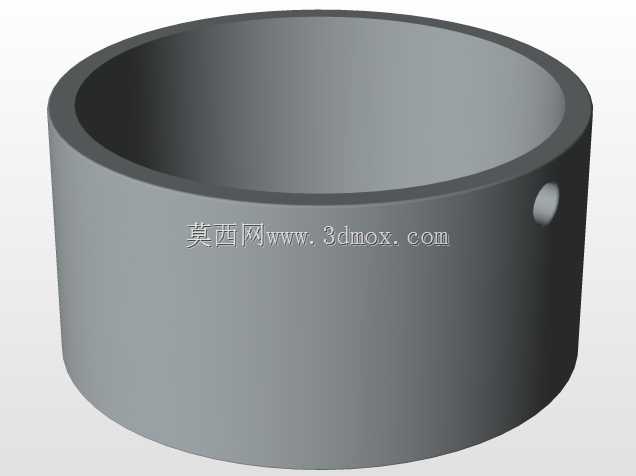

　　在设备检修、重物临时顶升、小型构件安装对位的现场作业场景里，这类螺旋式顶升支撑装置是一线作业人员最常接触的手动承重工具，和液压类顶升设备不同，它不存在密封件老化泄压的风险，支撑状态下的自锁特性可以长时间保持顶升高度，不会因为负载持续作用出现缓慢回落的问题，在对支撑可靠性要求高、作业空间狭窄、没有外接动力源的场景下适配性极强。从结构设计逻辑来看，整套装置采用圆锥台形的底座作为承重基础，下宽上窄的锥面结构可以在不额外增加底座整体重量的前提下，扩大底部支撑接触面积，降低单位面积对支撑面的压强，避免在软质地面作业时出现底座下陷的问题，同时锥面的过渡结构可以让上部螺杆传递的垂直载荷均匀分散到底座整个支撑面，减少应力集中带来的结构变形风险。

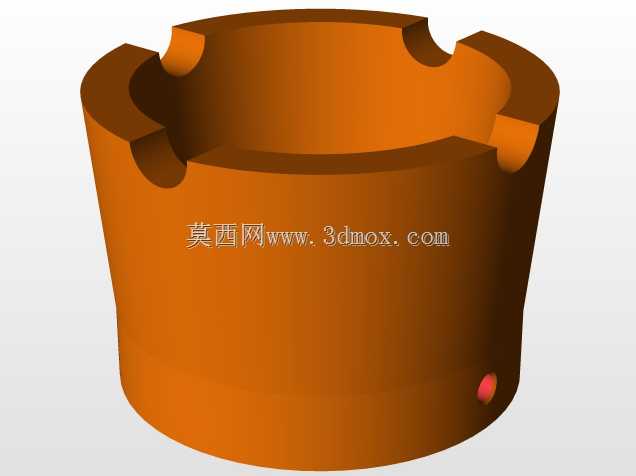

　　上部的顶升螺杆采用梯形螺纹传动，这类螺纹的牙型角设计可以兼顾传动效率和自锁性能，转动摇臂时螺杆可以沿轴向平稳升降，停止转动后螺纹副之间的摩擦力可以锁止当前位置，不需要额外添加锁止销或者制动结构，简化了整体操作流程。摇臂采用贯穿式的横杆设计，两端套有防滑的握持端头，作业时可以双手同时施力，根据顶升负载的大小调整力臂的有效长度，在需要顶升较重负载时，还可以在摇臂端额外加接套管延长力臂，降低操作所需的施加力。顶部的承托头开有适配不同构件接触面的卡槽结构，可以避免顶升过程中被支撑物件出现侧滑偏移，承托头和螺杆顶端之间采用可转动的连接结构，顶升过程中承托头可以随被支撑物件的接触面自适应调整角度，保证接触面完全贴合，

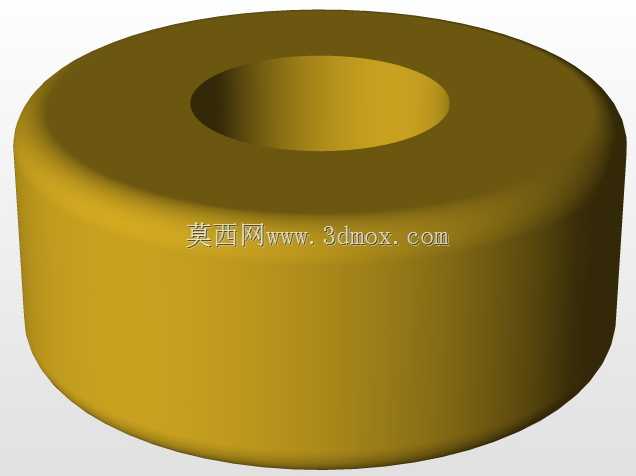

　　不会出现局部点接触导致的应力集中或者物件滑脱问题。从安装边界和尺寸适配来看，整套装置收拢状态下的整体高度可以满足低矮空间的作业需求，最大顶升行程覆盖常规小型设备检修、构件安装的高度调整范围，底座的最大外径可以保证在顶升额定负载时，整体的抗倾覆系数满足现场作业的安全要求，不需要额外加装辅助支撑结构。整套装配结构包含了所有传动部件、支撑部件、操作部件的完整配合关系，每个零件的配合公差、装配间隙都按照实际加工装配的要求做了对应设计，比如螺杆和底座螺母副之间的配合间隙控制在合理范围，既保证转动时没有卡滞感，又不会因为间隙过大导致顶升时出现晃动；摇臂和螺杆上部的通孔采用间隙配合，穿装拆卸方便，长时间使用出现磨损后也可以快速更换摇臂部件。

　　在实际应用中，这类装置除了单独作为顶升工具使用，还可以多个组合使用，作为大型构件焊接、装配时的高度调整支撑，通过分别调整每个装置的顶升高度，把构件调整到需要的水平度或者倾斜角度，调整到位后依靠螺纹自锁保持位置稳定，不需要额外的固定结构。和其他顶升装置相比，它的结构组成简单，没有易损的密封件、液压油之类的耗材，日常维护只需要定期在螺纹副位置添加润滑脂，减少螺纹磨损就可以长期使用，在车间、工地、仓储等多种作业环境下都能稳定工作，不会因为环境温度变化、粉尘污染等因素出现功能失效的问题。设计过程中针对不同部件的受力特性做了对应结构优化，底座采用铸铁材质对应的结构壁厚设计，保证承重时的刚性，螺杆采用合金钢对应的结构尺寸，满足额定负载下的强度要求，摇臂采用空心钢管结构，在保证抗扭强度的前提下降低整体重量，方便作业人员搬运转移。
