铜质可拆卸合页铰链结构三维设计

　　日常做设备结构设计时，这类可拆卸式铜铰链的应用场景其实覆盖得很广，小到仪器仪表的检修舱门、小型电控箱的侧开盖板，大到民用柜体的活动门扇、轻型设备的防护门铰接位，都能见到这类结构的身影。区别于普通冲压铁铰链，铜基材的版本在潮湿工况、有弱腐蚀介质的使用环境里抗锈蚀表现更稳定，不需要额外做表面喷塑或者镀锌处理，本身的金属质感也能适配外露安装的装饰性需求，不用额外加装装饰盖遮挡安装位。

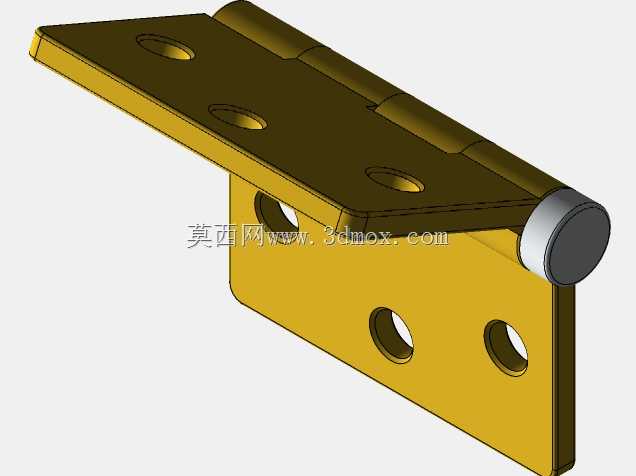

　　从实际功能来看，这个铰链组件承担的是两个相对转动部件的铰接承载作用，两个页片分别固定在门框和门扇侧，中间的销轴作为转动副的核心承载件，实现门扇绕固定轴的0到180度区间开合动作。这次建模的时候特意做了可拆卸销轴的结构，不是那种压合后不可拆分的死销轴结构，后期如果需要拆卸门扇，不需要拧下全部页片的固定螺丝，只需要把销轴从轴套里敲出来就能分离两个页片，后期维护更换门扇的时候效率会高很多，尤其是在狭小安装空间里，不用预留拧螺丝的操作空间就能完成门扇拆装。

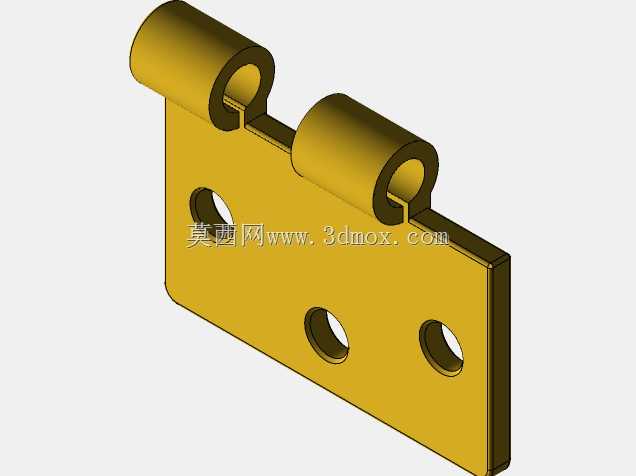

　　设计思路上，首先是确定页片的安装孔位排布，两个页片分别做了三个沉头安装孔，孔位的间距是按照常用的轻型门扇安装载荷来排布的，每个孔都做了沉头结构，适配M4规格的沉头螺丝，安装后螺丝头不会突出页片表面，避免门扇开合的时候螺丝头刮蹭门框或者线束。页片的折弯角度做了微小的工艺倒角，所有锐边都倒了R0.5的圆角，避免安装的时候割手，也减少应力集中导致的页片断裂风险。中间的轴套部分做了间隙配合的公差预留，销轴和轴套之间留了0.02到0.03mm的配合间隙，开合的时候不会出现卡滞，也不会因为间隙过大导致门扇晃动下垂。销轴的顶端做了一个小的限位凸台，底端做了铆接收口的结构，装配后销轴不会从轴套里滑出，日常使用过程中不会出现销轴脱落导致门扇掉落的问题。

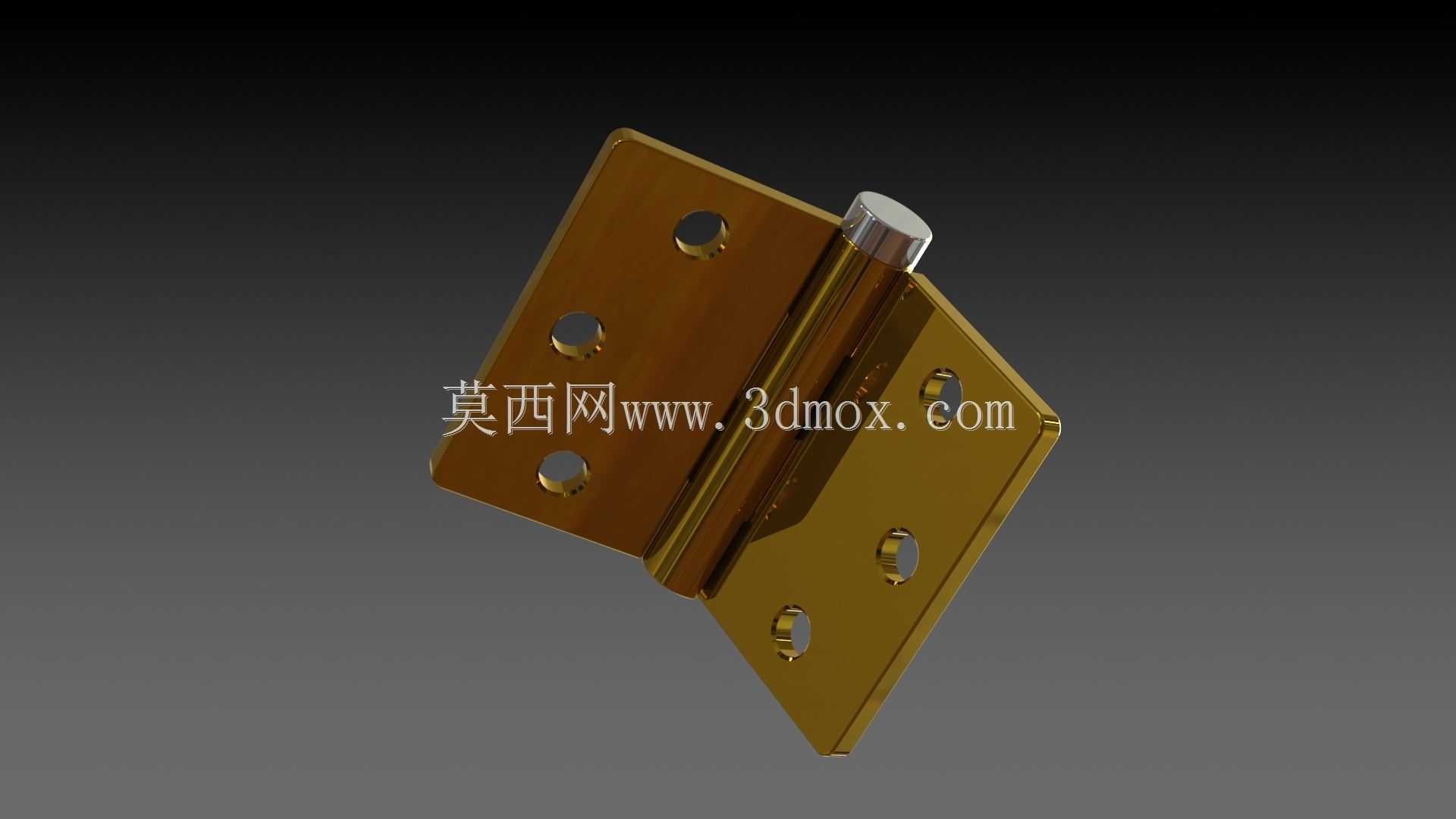

　　外形尺寸和安装边界这块，单个页片的长宽尺寸控制在常见的轻型铰链规格范围内，闭合状态下整体厚度不超过8mm，安装的时候不需要在门扇或者门框上开很深的沉槽，平贴安装就能保证贴合面没有缝隙。两个页片展开到最大角度的时候，页片边缘不会出现互相干涉的情况，开合全程页片的转动轨迹都在自身厚度范围内，不会突出到门扇或者门框的安装平面外侧，设计周边结构的时候只需要预留出页片转动的扇形空间就行，不需要额外避让突出的结构。另外建模的时候把每个单独零件都做了独立的建模特征，包括页片的冲压折弯特征、安装孔的沉头特征、销轴的凸台和收口特征，装配的时候按照实际生产的装配顺序添加了配合约束，转动副的位置做了角度限位的配合，可以直接在软件里模拟开合动作，检查不同开合角度下的干涉情况，也能直接导出工程图用于生产加工，渲染的时候也还原了铜材质的金属光泽和表面拉丝质感，做方案展示的时候可以直接调用，不用再重新调整材质参数。

　　实际选型的时候要注意，这类铜铰链的承载能力适合单扇重量在10kg以内的门扇，如果是更重的门扇需要加大页片厚度或者增加铰链的安装数量，安装的时候要保证两个页片的同轴度，不然会出现开合卡滞、销轴磨损加快的问题，轴套位置可以定期添加少量润滑脂，减少转动过程中的磨损，延长整体的使用寿命。
