带安装底座的重载支撑滚轮组件结构

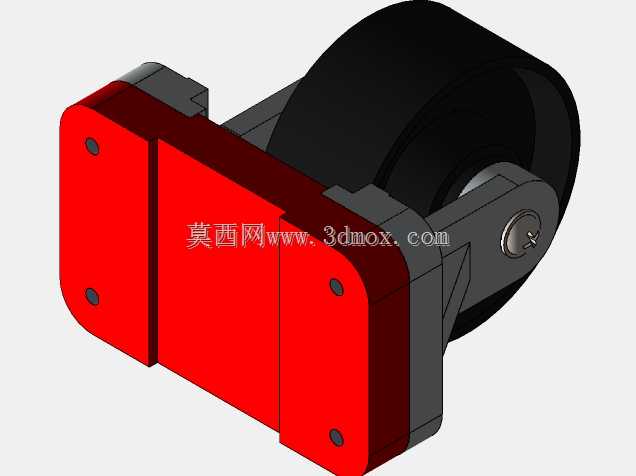

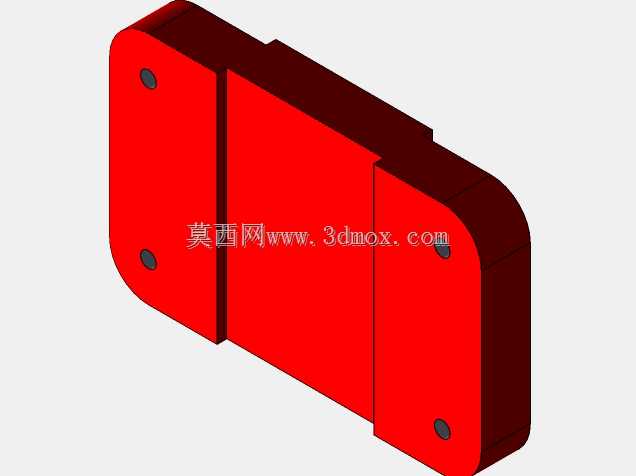

　　这类带固定安装底座的滚轮组件，常被用在各类需要直线滑移导向、重载工位承载移动的设备场景中，比如生产线旁的滑移工装台、重型机柜的底部支撑移动结构、自动化设备的直线行程辅助支撑位，还有部分检测仪器的滑动载台配套支撑位，相比普通无安装基准的裸滚轮，这类集成了一体式安装支架的组件，不需要额外设计滚轮的固定支座，能直接通过底座上的预留安装孔完成整机装配，大幅减少结构设计阶段的重复工作量。从结构功能上看，整个组件分为三个核心功能段：最下方的安装底座承担整机连接与载荷传递作用，底座采用下凹式的卡槽结构，两侧预留了沉头安装孔，装配时可以直接卡在设备框架的铝型材或钢板安装边上，用内六角螺丝穿过沉头孔锁紧，沉头孔的设计能保证螺丝头部完全埋入底座平面，

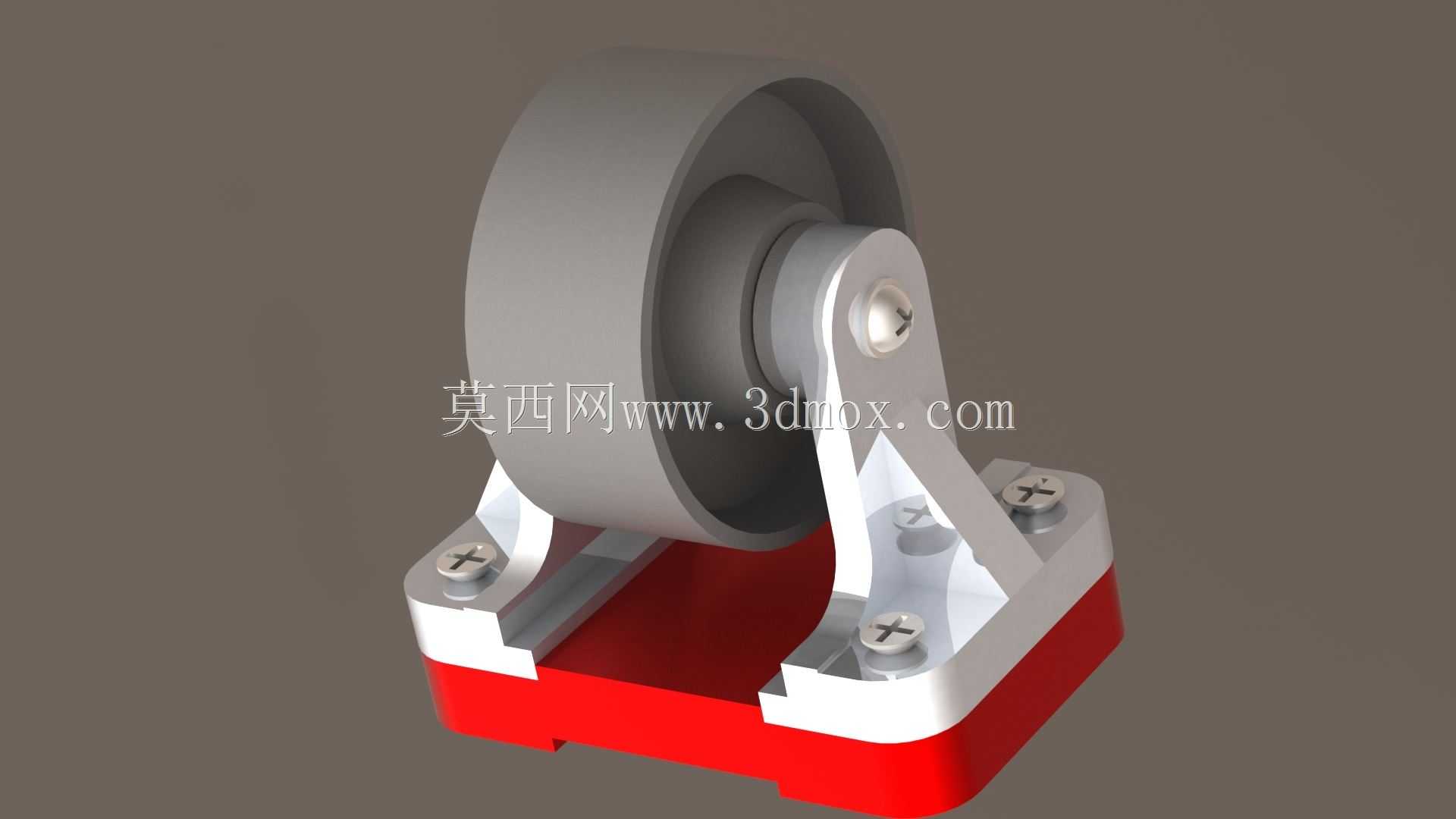

　　不会突出底座表面干涉其他部件的安装，底座中间的镂空区域是为了给滚轮转动预留足够的避让空间，避免滚轮转动过程中与底座平面发生摩擦剐蹭，同时也能减少整个组件的整体重量，降低不必要的材料消耗。中间的支架部分是连接底座与滚轮的核心传力结构，采用双侧对称的支撑臂设计，两侧支撑臂的同轴度在建模阶段就做了严格的公差约束，保证滚轮安装后不会出现偏摆卡滞的问题，支撑臂与底座之间采用一体化的折弯加强结构，在臂根位置做了圆角过渡，避免应力集中导致长期承重后出现臂体开裂的问题，支撑臂顶端的销轴孔做了同轴度约束，销轴穿过滚轮中心的轴承内圈后，两端与支撑臂的孔位过盈配合，不需要额外的轴向固定件就能保证销轴不会在转动过程中脱出，

　　这种设计相比额外加装卡簧固定的结构，能承受更大的径向载荷，适合重载工况下的长期使用。滚轮部分采用外圈宽面设计，接触宽度相比普通窄边滚轮提升了近40%，能有效降低接触面上的单位面积压力，减少滚轮外圈的磨损速度，同时宽面接触也能提升移动过程中的稳定性，不会因为安装面的轻微不平整出现卡顿或晃动，滚轮中心内嵌了转动轴承，转动阻力小，长期使用也不会出现转动卡滞的问题，滚轮外圈的材质可以根据实际使用场景选配，比如需要静音的车间工位可以选用聚氨酯包胶外圈，需要耐高温的工况可以选用金属材质外圈，整个组件的安装边界在设计时做了标准化约束，底座的安装孔距符合常规工业铝型材的槽距标准，不管是欧标40系列还是45系列的铝型材，都能直接对位安装，

　　不需要额外打孔调整，组件的整体高度在设计时控制在常规支撑脚的高度区间内，替换原有固定支撑脚时不需要调整其他部件的安装高度，直接替换就能实现工位的移动功能。在建模过程中，整个装配体的配合关系全部按照实际装配逻辑设置，底座与支架之间的固定配合、销轴与支撑臂的过盈配合、滚轮与销轴之间的转动配合都做了对应的约束，同时对所有活动部件做了干涉检查，保证滚轮在全角度转动过程中，不会和支架、底座发生任何干涉，每个零件的壁厚都做了强度校核，比如支撑臂的厚度、底座的连接边厚度，都按照额定承重1.5倍的安全系数做了结构优化，在保证强度足够的前提下尽可能减少材料用量，降低组件的整体成本。这类滚轮组件在实际选型时，需要注意安装面的平面度公差，如果安装面平面度误差过大，会导致四个支撑滚轮的受力不均，长期使用后会出现单个滚轮过载损坏的问题，同时在装配时要保证所有滚轮的安装高度一致，避免出现部分滚轮悬空不受力的情况，在用于移动载台时，通常会搭配定向轮与万向轮组合使用，这类双侧支撑的定向滚轮适合用在载台的固定导向侧，保证载台移动时的直线度，不会出现走偏的问题。
