Purelogic入口型主轴单元结构设计

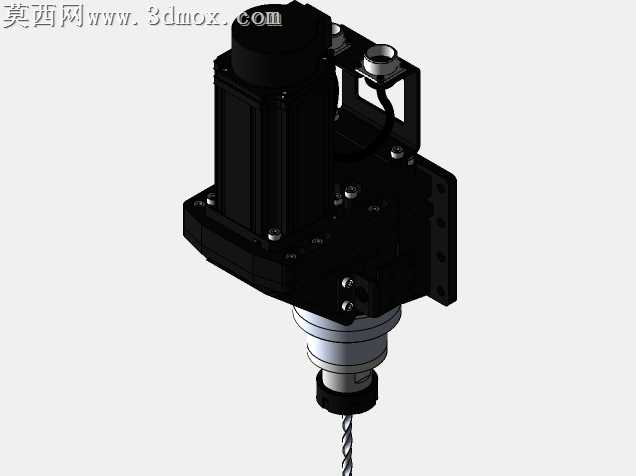

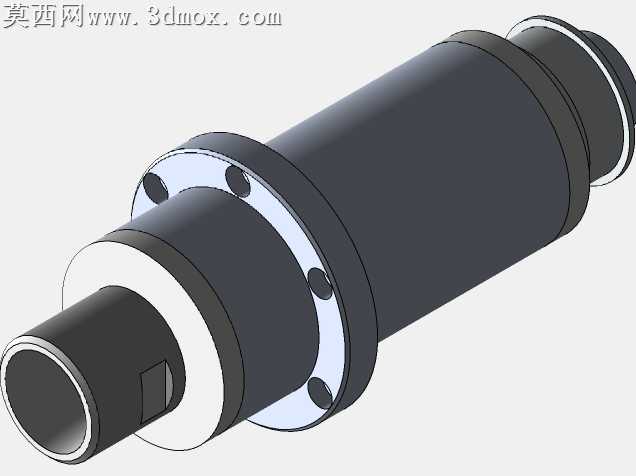

本模型为Purelogic RS1.0-2K-01入口型主轴单元，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的设计规范，对主轴单元的各装配层级进行了精细化还原。建模阶段首先完成主轴核心回转体的基准搭建，以主轴回转中心线为全局基准，依次完成轴肩定位面、轴承安装位、传动连接端、入口对接结构的特征绘制，通过拉伸、旋转、倒角、阵列等基础建模命令完成主体结构的初步成型，再对各配合面的公差预留结构进行细节刻画，保证模型各部件的装配关系与实际生产要求一致。材质配置上针对不同功能部件进行区分设置，主轴主体采用合金结构钢材质参数，模拟金属表面的哑光金属质感与细微加工纹理，轴承配合部位设置高精度加工的亮面金属质感，密封结构件设置橡胶类材质的哑光磨砂质感，入口对接部位根据功能需求设置对应的耐磨材质表现，通过材质参数的调整清晰区分不同功能的组件，便于观察整体结构的组成逻辑。渲染环节采用正交视角与透视视角结合的展示方式，主展示视角采用45度斜视角，可同时观察主轴单元的轴向布局与径向连接结构，辅助视角分别展示入口对接端的细节结构、轴承安装位的定位结构、传动端的连接结构，通过柔和的工业场景打光，避免过强反光遮挡结构细节，同时通过阴影设置增强模型的立体感，清晰呈现各部件的层级关系。结构设计上，该主轴单元采用模块化设计思路，入口端设置标准化对接结构，可与对应规格的进料或传动组件快速对接，主轴本体设置多段轴肩结构用于轴承、密封件、传动件的轴向定位，轴承安装位预留合理的配合公差区间，保证回转精度的同时便于装配拆卸，整体结构在保证刚性的前提下做了合理的轻量化处理，去除非受力部位的多余材料，在满足传动负载要求的同时降低整体重量。建模过程中对所有装配部件进行了干涉检查，确保各运动部件之间无结构干涉，各静止连接部件的贴合面完全匹配，还原了主轴单元从入口端到传动输出端的完整动力传递路径，清晰呈现了精密主轴单元的结构设计逻辑与装配关系，可用于机械结构教学、主轴部件选型参考、相关设备的结构改造设计参考等场景。
