高速钢直柄麻花钻孔加工刀具

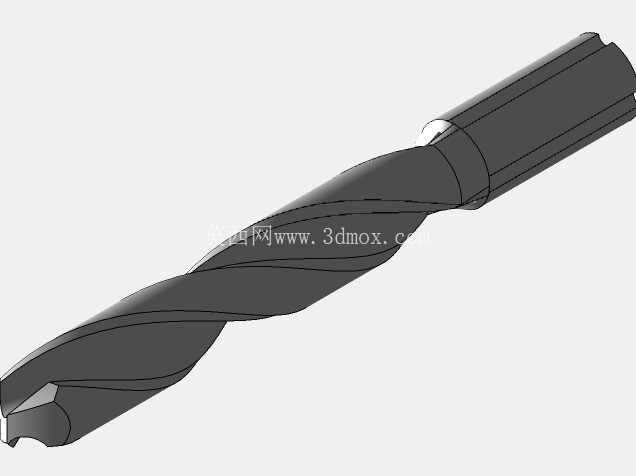

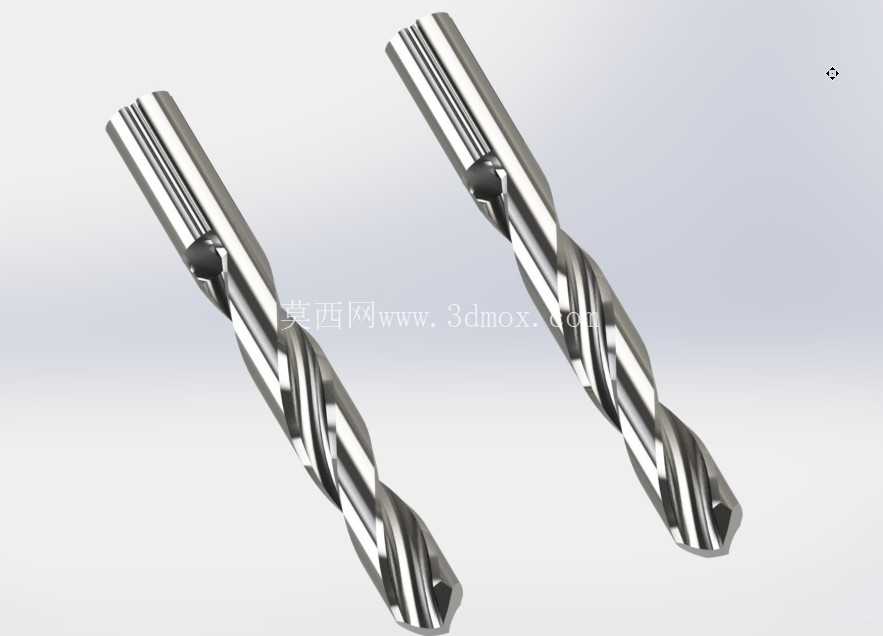

　　这套直柄麻花钻是金属切削加工领域最基础也最核心的孔加工执行元件，日常在普通台钻、立式加工中心、手持电钻等设备上都能见到它的身影，不管是单件小批量的工装夹具修配，还是批量生产线上的零件预钻孔、攻丝前底孔加工，都离不开这类刀具的参与。从结构设计来看，两款钻头都采用标准直柄构型，柄部直径与钻身工作段保持一致，不需要配套专用的变径套就能直接装夹在通用钻夹头中，装夹时只要保证柄部伸入夹头的长度不小于柄径的1.5倍，就能避免高速旋转时出现打滑、摆振的问题，对现场操作的适配性很强，不管是维修车间的临时钻孔作业，还是生产线上的批量装夹换刀，都能快速完成装夹找正。

　　钻身的螺旋槽设计经过了切削角度优化，槽型的螺旋角控制在30度左右，这个角度下钻削钢材时既能保证切屑顺着螺旋槽顺畅排出，不会在孔内堆积造成钻头卡滞，也能兼顾钻尖的刚性，避免进给量稍大时出现崩刃的问题。仔细看钻尖部分，采用的是标准118度顶角设计，这个角度是针对普通碳钢、铸铁等常用金属材料钻削优化的通用角度，横刃经过了修磨处理，钻削时的轴向阻力比未修磨的普通钻头小30%左右，手动进给操作时不需要施加太大的推力就能完成钻削，能有效降低操作人员的劳动强度，也能减少钻尖跑偏的概率，保证钻孔的位置精度。

　　两款钻头的刃带部分都做了等宽设计，刃带与孔壁的接触面积控制在合理范围，既能在钻削过程中起到导向作用，保证钻孔的直线度，也不会因为摩擦面积过大造成孔壁烧伤、钻头过热退火的问题。在实际应用场景中，这类钻头覆盖的加工范围很广，小到电子设备安装支架上的螺丝过孔，大到钢结构件上的螺栓装配底孔，只要是孔径在直柄钻覆盖范围内的金属孔加工，都能适配。设计这类刀具三维模型的时候，首先要明确钻身的长径比，不同长径比的钻头适用的钻孔深度不一样，长径比过大的钻头在深孔加工时容易出现排屑不畅、钻身弯曲的问题，长径比过小则无法满足深孔加工的需求，所以建模时要先根据常用加工场景确定工作段长度与柄部长度的比例，螺旋槽的扫掠路径要保证平滑过渡，不能出现曲率突变，否则实际生产磨制钻头时会出现砂轮干涉的问题。

　　钻尖的后角设计也要匹配加工材料，加工软质材料时后角可以稍大，让刃口更锋利，加工硬质钢材时后角要适当减小，保证刃口强度，避免崩刃。安装边界上，直柄钻头的装夹不需要复杂的配套结构，只要钻夹头的夹持范围覆盖钻头柄径，设备的主轴转速、进给量匹配钻头直径和加工材料，就能正常使用，不需要额外定制专用夹具，对设备的适配门槛很低。日常使用中，这类钻头的磨损主要集中在钻尖横刃和主切削刃位置，当钻削时出现进给阻力明显变大、孔口出现毛刺、钻削声音异常时，就需要及时重新修磨钻尖，保证切削性能。建模过程中还要注意刃带的尺寸精度，刃带的宽度公差要控制在合理范围，过宽会增大摩擦，过窄则会降低导向精度，影响钻孔的表面质量。另外，钻头的芯厚从钻尖向柄部方向逐渐递增，这个锥度设计是为了提升钻身的整体刚性，避免钻削时钻身断裂，建模时要准确还原这个锥度变化，不能做成等直径的芯厚结构，否则会大幅降低钻头的实际使用寿命。
