步进电机驱动六自由度DIY机械臂设计

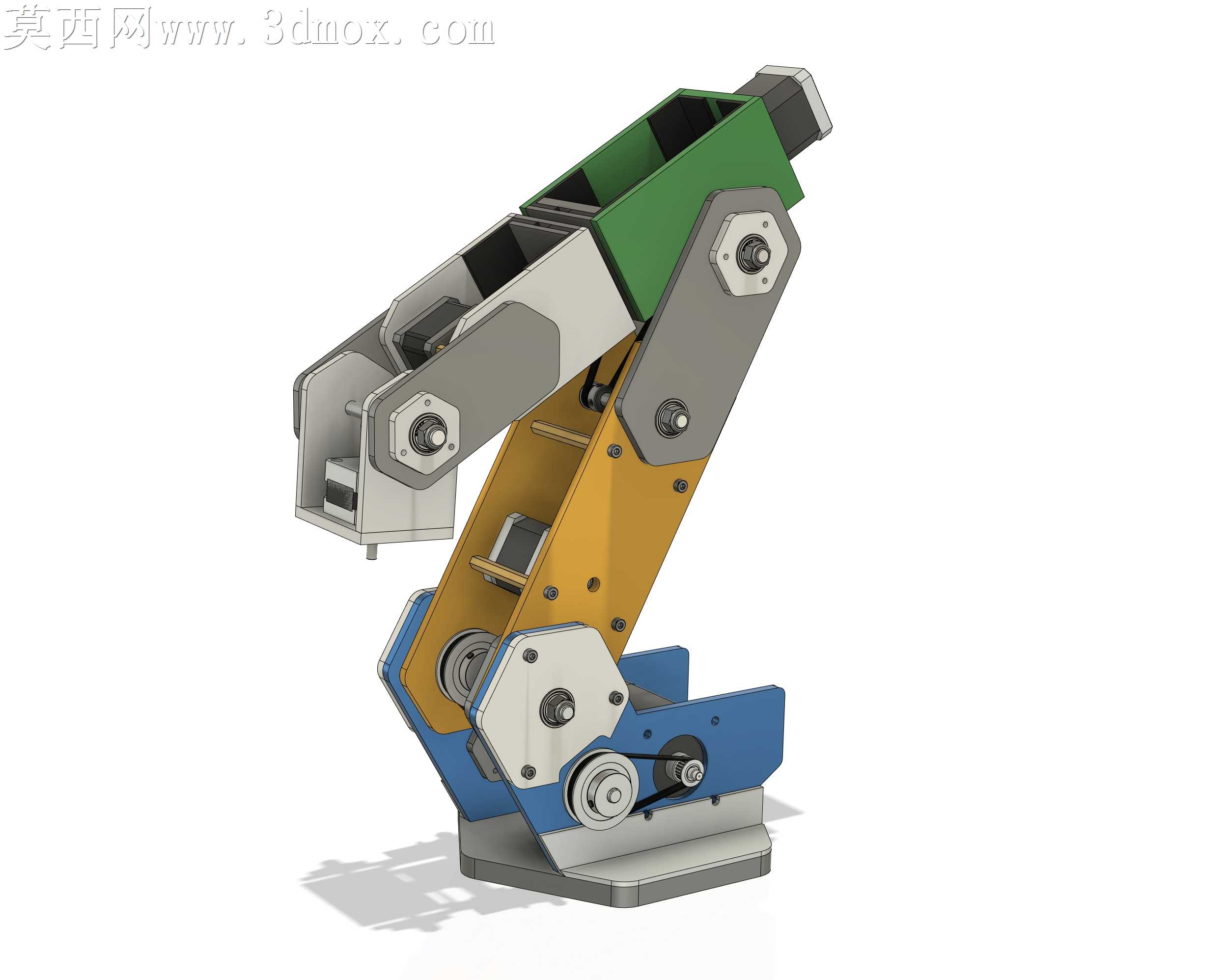

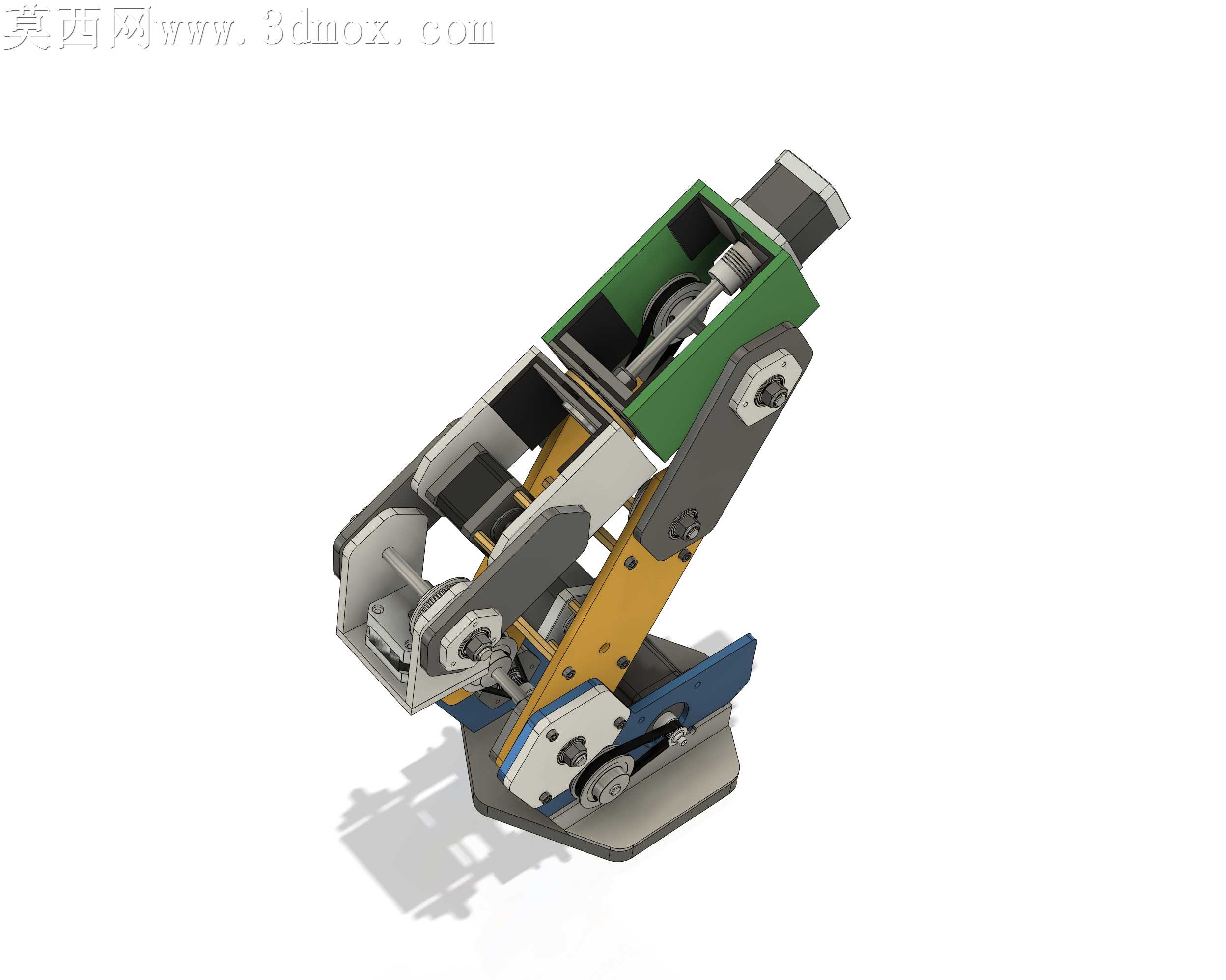

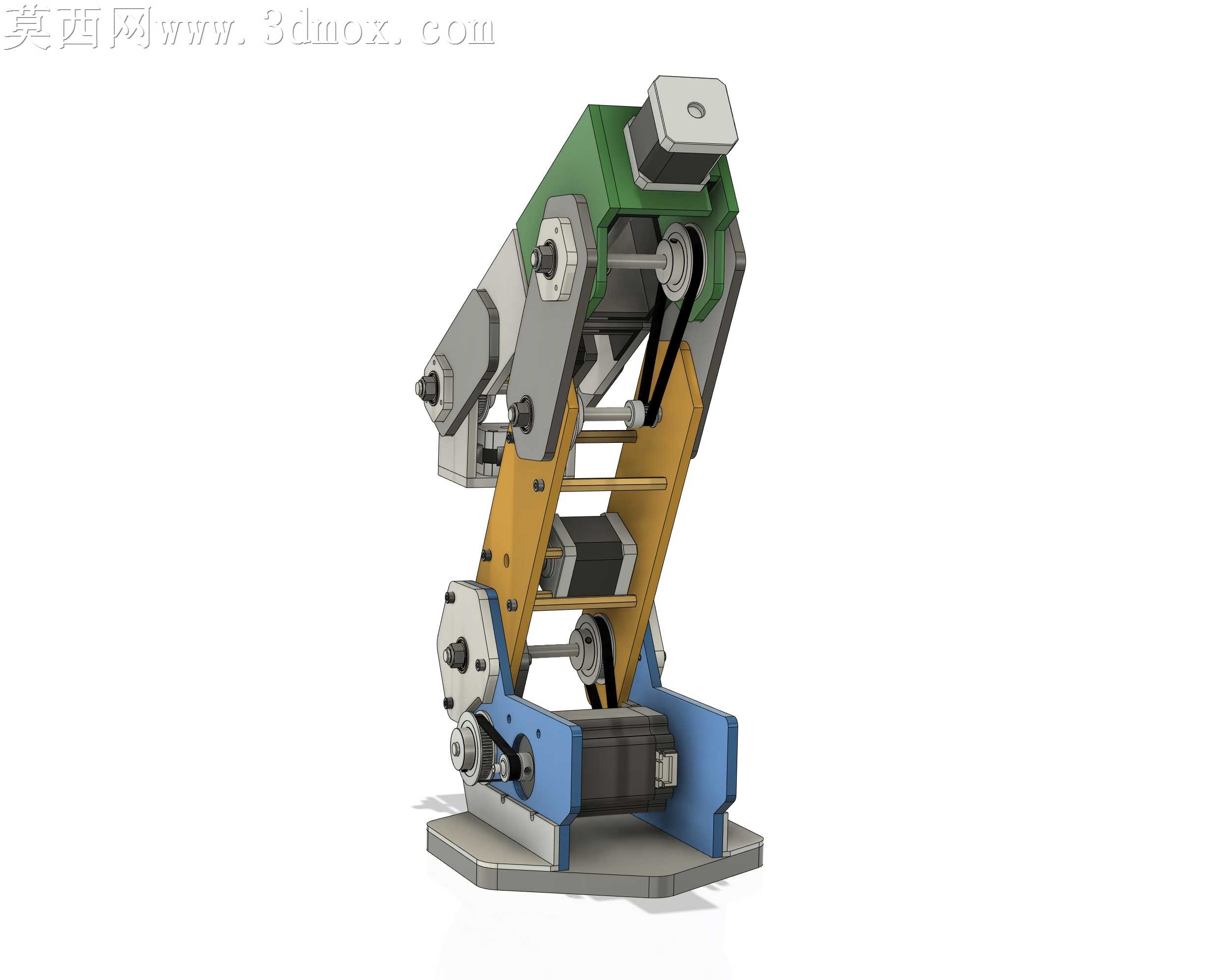

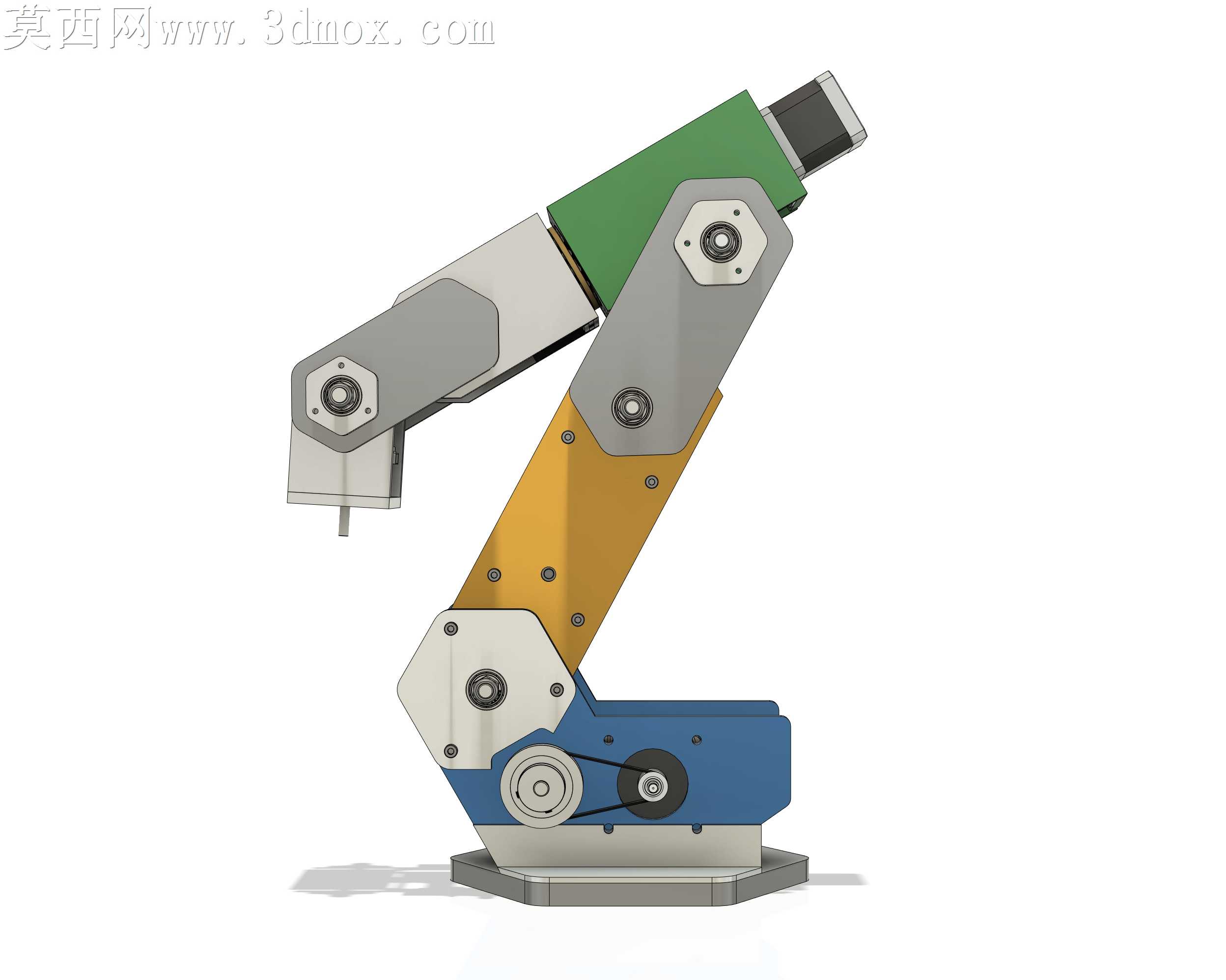

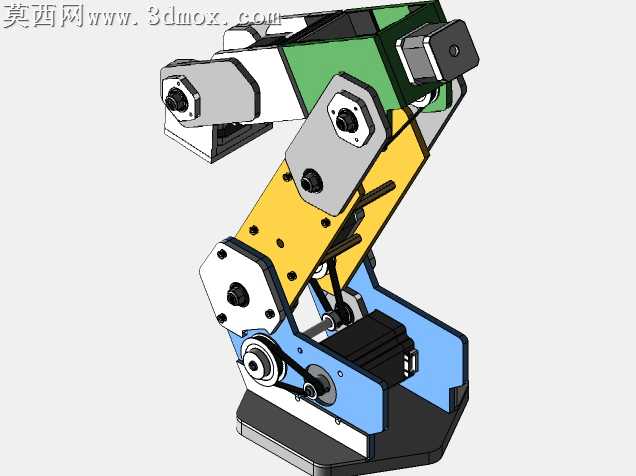

本作品为基于步进电机驱动的六自由度机械臂三维建模设计，整体建模过程围绕DIY自制的落地需求展开，在三维建模环节严格遵循机械结构的实际装配逻辑，对每一处关节的连接结构、传动部件的配合间隙都做了精准的尺寸约束，确保模型可直接对接后续的实物加工与装配验证。模型渲染阶段采用写实材质表现方案，针对不同结构部件的材质特性做了区分处理：底座与关节连接件采用磨砂金属材质，还原铝合金机加工零件的哑光金属质感，表面添加细微的加工纹理提升真实感；臂身结构件分别赋予蓝、黄、绿三色的工程塑料材质，模拟DIY制作中常用的彩色3D打印零件或阳极氧化铝件的视觉效果；传动皮带采用黑色哑光橡胶材质，同步带轮赋予亮面金属材质，清晰区分不同传动部件的视觉差异；末端执行器部分做了金属切削质感的处理，还原机械臂作业端的精密结构特征。结构设计上，该机械臂完全摒弃了传统舵机驱动的方案，全部六个自由度均采用步进电机作为动力源，在关节传动环节引入同步齿形皮带轮结构，通过皮带传动的方式实现扭矩的稳定传递，既可以通过皮带的缓冲作用降低步进电机启停时的冲击，提升关节运动的精度，也能通过带轮的传动比匹配优化电机的输出扭矩，让机械臂在全伸展状态下依然能保持足够的负载能力。设计思路上以实验验证为核心目标，重点验证全步进电机驱动方案在小型桌面级机械臂上的可行性，建模时对每一处关节的转动范围、走线空间、电机安装位都做了合理规划，底座部分预留了电机安装与皮带张紧的调节结构，大臂、小臂的关节处均设计了对称的连接板结构，通过螺栓连接实现臂段的固定，同时预留了足够的减重孔位，在保证结构强度的前提下降低整体臂身重量，减少关节驱动的负载。整个模型的装配关系完全按照实际装配流程搭建，各部件之间不存在干涉问题，同步带与带轮的配合、轴承与关节轴的配合、螺栓与安装孔的配合都符合机械设计的标准公差要求，既可以作为DIY机械臂制作的结构参考，也可用于六自由度运动学仿真、步进电机控制算法验证等相关场景的三维载体。
