大行程桌面式数控雕刻机结构设计

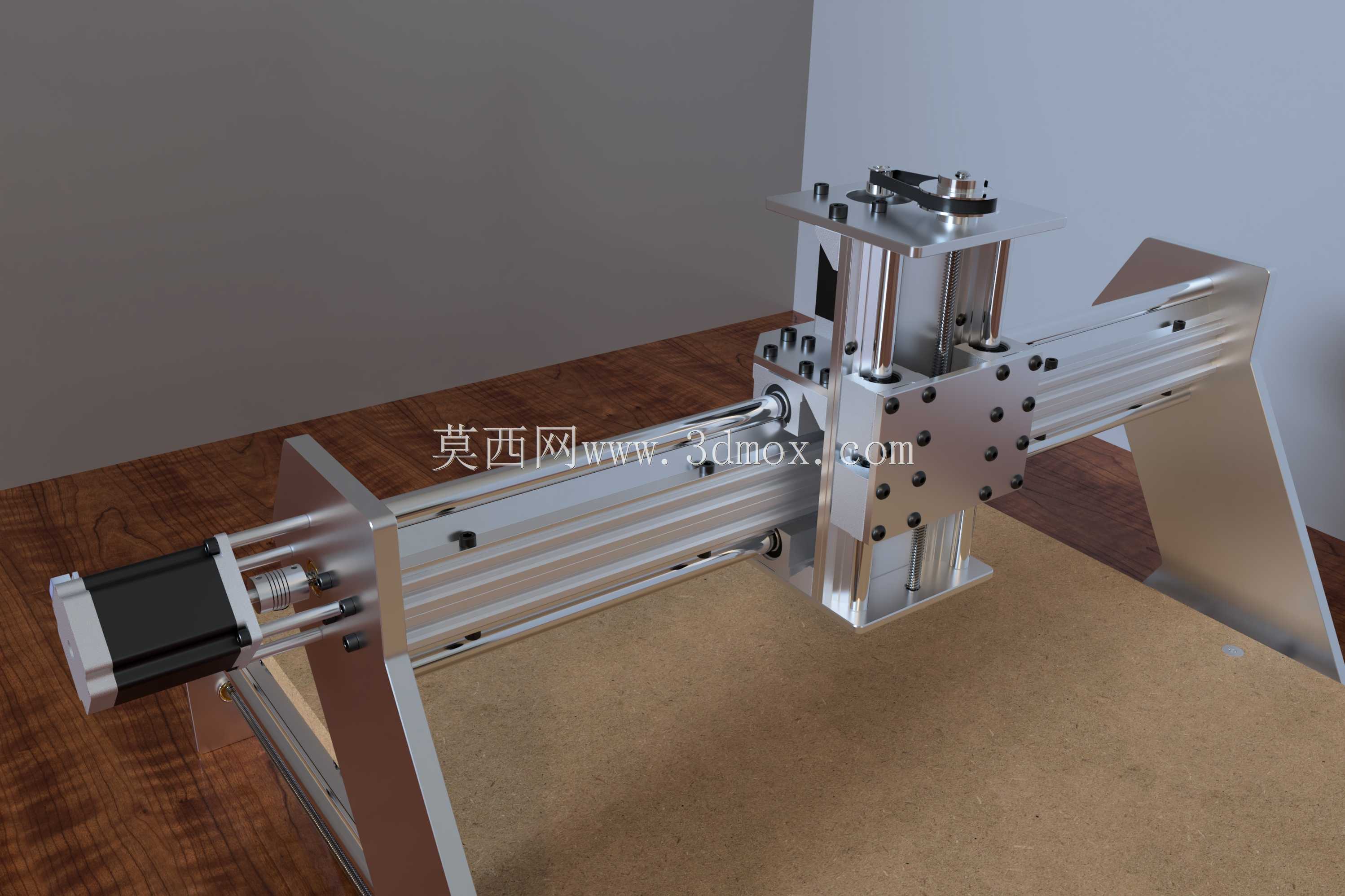

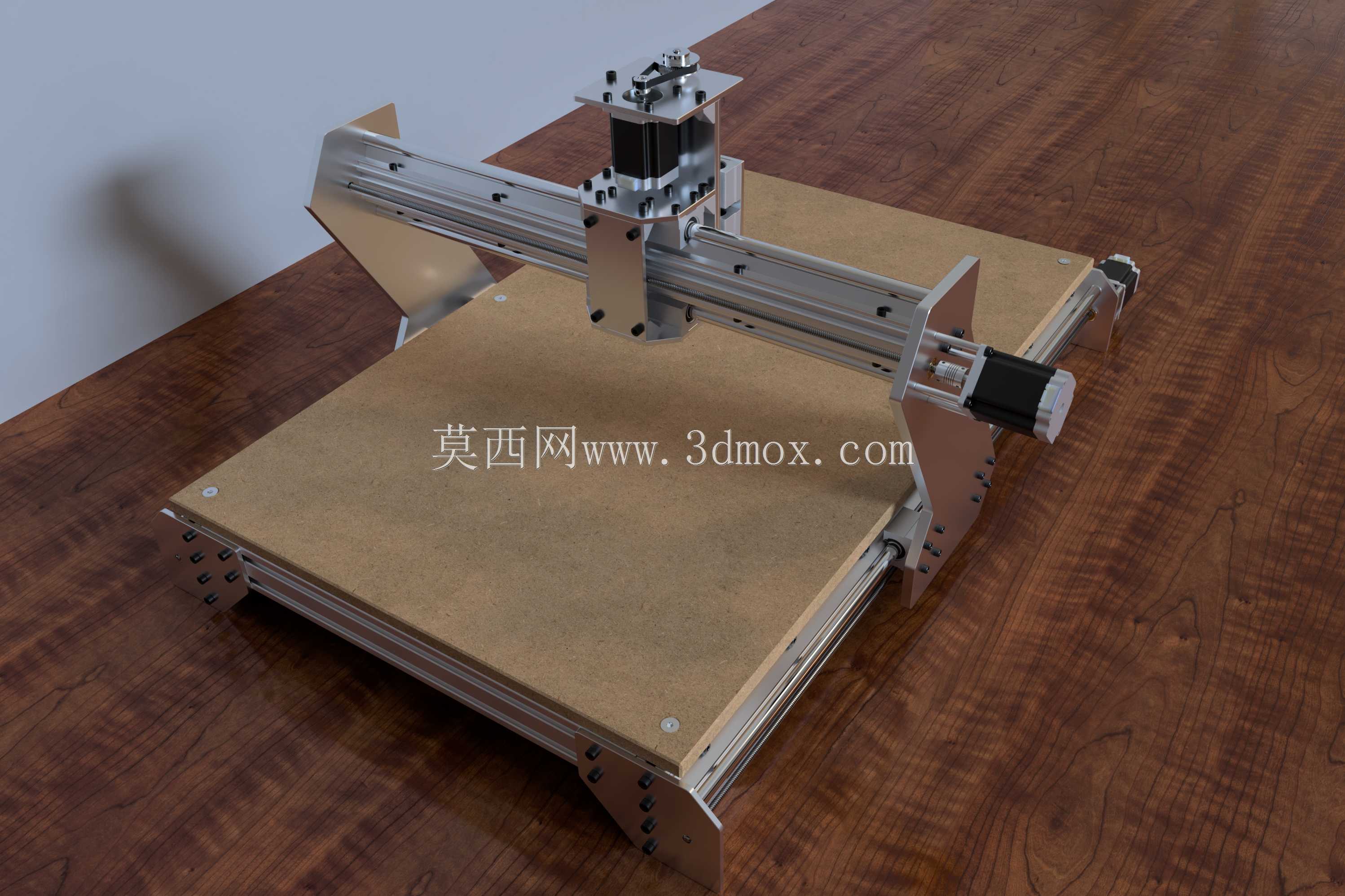

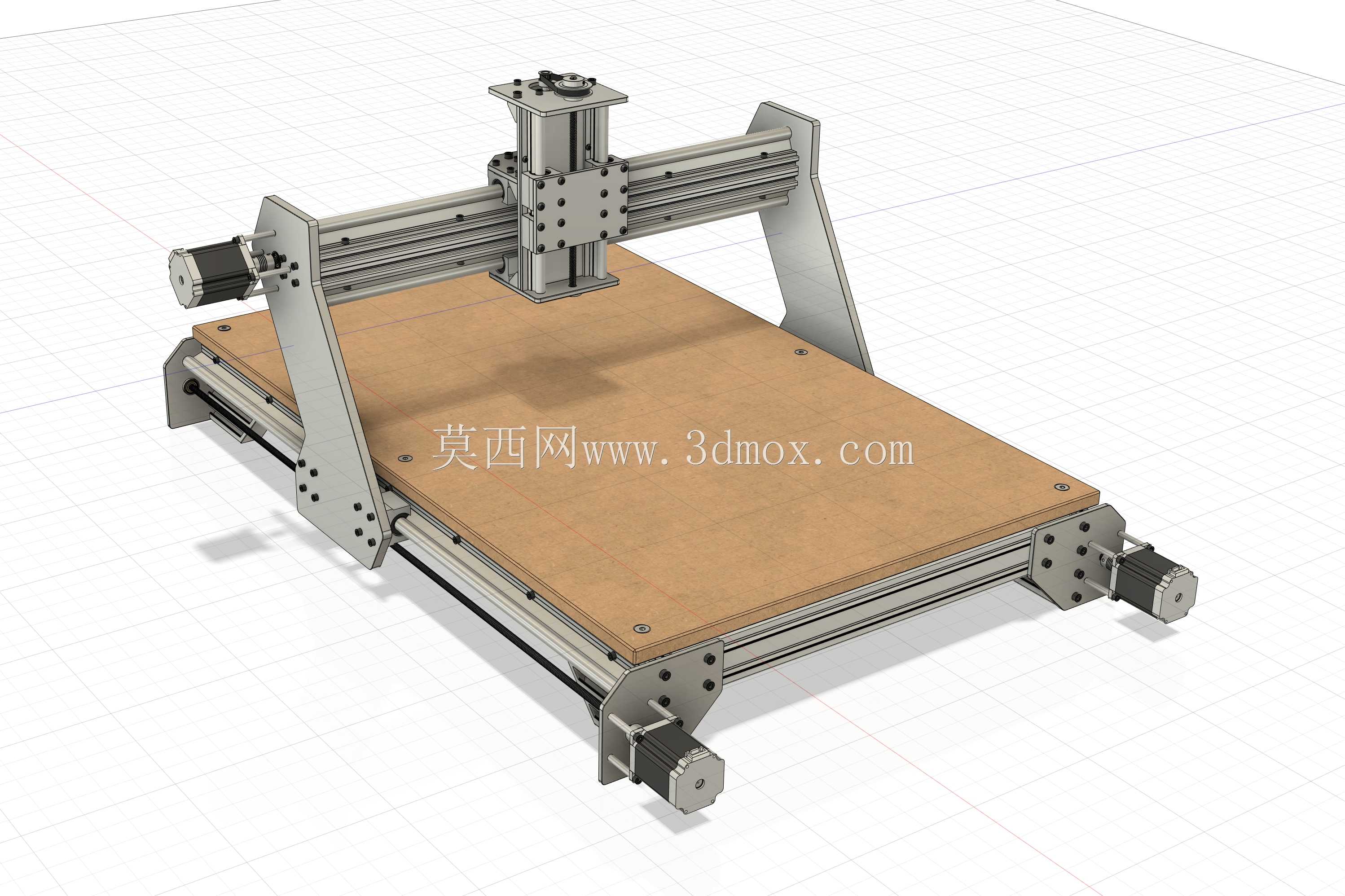

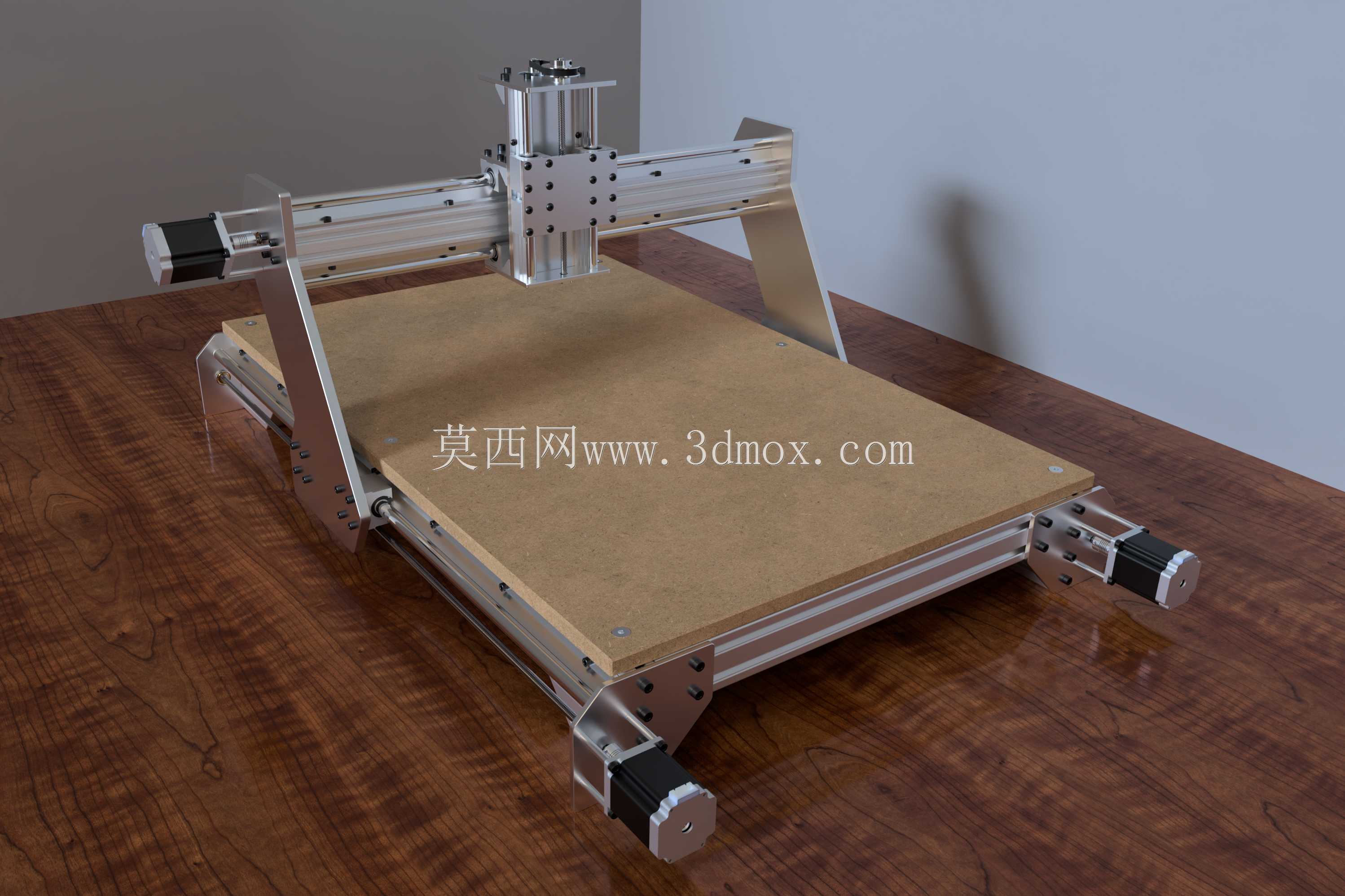

桌面级数控设备长期受限于行程与刚性的矛盾，常规小尺寸机型无法适配大幅面板材加工，盲目放大跨距又会带来横梁颤振、导轨平行度超差的问题，这款百厘米级加工幅面的机型正是针对这一痛点做的针对性结构调整。龙门侧支架采用斜撑式折弯钢板结构，没有用常见的直角拼接铝型材，倾斜的支撑臂能把Z轴主轴切削时的下压力分散到两侧纵向导轨的安装基座上，避免横梁中部受弯产生的挠度变形，加工密度板、亚克力这类软质板材时，主轴高速运行的振纹能控制在肉眼不可见的范围。X轴传动的丝杠两端都做了双轴承座固定，没有采用单端悬臂的安装方式，长行程下丝杠高速往复运动不会出现甩动异响，螺母座直接锁在溜板的加工基准面上，同轴度公差能控制在0.02毫米以内，避免长期运行出现的偏磨问题。工作台面选用高密度纤维板做牺牲层，下方直接承托在铝型材框架的横向肋条上，每间隔十厘米就有一根支撑梁，即使把待加工板材压在台面边缘，也不会出现台面塌陷导致的切削深度不均。三个轴向的步进电机都采用直连安装，没有加同步带减速结构，既减少了传动背隙，也省去了后期张紧同步带的维护步骤，电机座和型材框架之间垫了薄橡胶减震垫，能吸收电机启停时的高频震动，避免震动传递到导轨上影响加工精度。走线全部拖链内置在型材的槽位内部，没有外露的线缆，移动过程中不会出现线缆剐蹭加工件的情况，拖链的弯曲半径做了放大处理，长期往复弯折也不会出现线芯折断的问题。Z轴的主轴安装座做了通槽夹紧结构，松开锁紧螺丝就能快速调整主轴伸出长度，适配不同长度的刀具，不需要拆解整个溜板结构，换刀调试的效率比常规抱箍结构高不少。整个设备的框架全部采用标准工业铝型材拼接，所有连接孔位都做了同轴对位设计，不需要专用工装就能完成整机组装，普通爱好者按照装配流程也能把整机形位公差控制在合格范围内，不需要额外的二次校准加工。
