电动汽车无线充电WPT充电站结构设计

　　在新能源汽车补能设施的技术迭代进程中，无线电能传输（WPT）类充电站点的落地，正在逐步解决传统有线充电存在的接口磨损、操作繁琐、恶劣环境下接触不良等实际工程问题。这套WPT充电站的三维结构设计，完全围绕商用停车场、小区固定车位、园区专属补能区这类高频使用场景展开，所有结构细节都经过实际使用逻辑的推演，没有冗余的装饰性设计。

　　从设备实际用途来看，这套装置核心是实现电动汽车停入指定车位后，无需人工插拔充电枪，通过地面发射端与车载接收端的电磁耦合完成电能传输，整个充电过程无需人员介入，既降低了公共充电场景下的设备人为损坏概率，也能适配雨天、沙尘天等户外复杂工况，避免外露接插件的安全隐患。

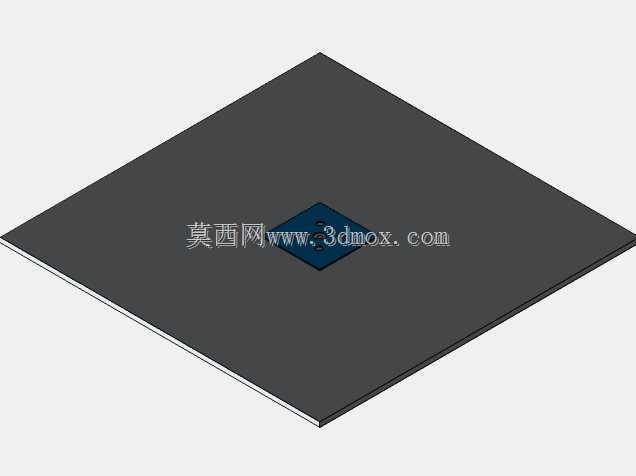

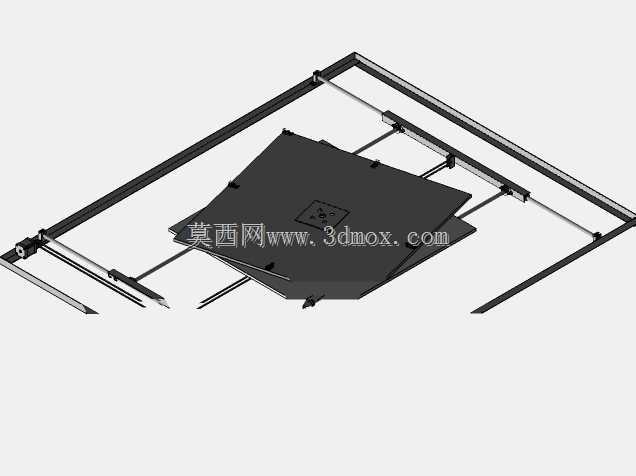

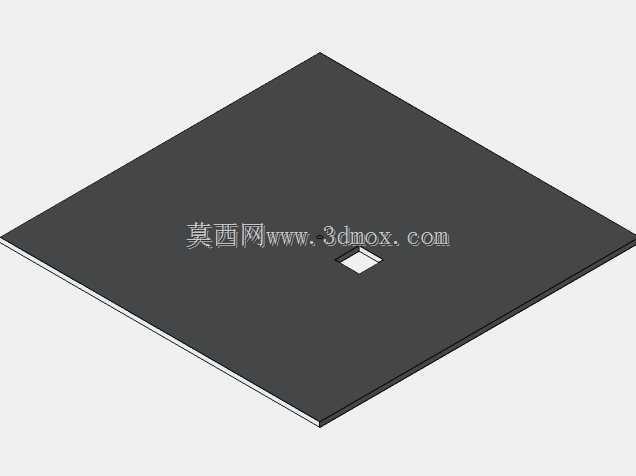

　　在功能特性的结构实现上，整套设备分为地面安装的主机单元、车位定位引导结构、发射线圈防护壳体三个核心部分。主机单元采用一体化密封壳体设计，内部预留了功率模块、控制电路板、散热组件的安装位，壳体的拼接边全部设计了防水止口，配合密封胶条可以达到户外设备的防护等级要求，壳体底部预留了线缆穿装的格兰头安装位，方便强电进线、通讯线缆的布设，同时避免线缆拉扯导致的内部接线松动。车位定位引导结构没有采用复杂的电子引导方案，而是通过地面凸起的限位结构配合标识安装位，让驾驶员可以通过常规倒车视角快速将车辆停到线圈耦合的有效范围内，降低对辅助定位系统的依赖，减少后期运维的故障点。发射线圈的防护壳体采用高强度非金属材质的安装面，既不会屏蔽电磁传输路径，又能承受家用乘用车的反复碾压，壳体边缘做了圆弧过渡处理，避免车辆轮胎碾压时出现硬冲击导致壳体开裂，同时壳体和地面基础的连接采用下沉式膨胀螺栓固定，螺栓安装位低于壳体上表面，不会出现凸起刮擦车辆底盘的问题。

　　设计思路上完全遵循户外公用设备的可靠性优先原则，没有追求过度的外观造型设计，所有外部结构的棱角都做了倒钝处理，既避免安装运维过程中划伤操作人员，也减少户外使用时的应力集中点。设备的安装边界充分考虑了现有标准车位的尺寸规范，整套地面设备的外轮廓不会超出车位划线范围，主机单元安装在车位端部的空闲区域，距离车位边线预留足够的检修操作空间，不需要对现有停车场的车位布局做大规模改造就能直接加装。发射线圈的安装位置对应常规电动汽车底盘的接收端通用安装高度，壳体上表面和地面完成面的高度差控制在合理范围，既保证线圈之间的耦合距离满足传输效率要求，也不会因为凸起过高导致车辆通过时剐蹭底盘。

　　从结构细节来看，主机壳体的散热结构采用隐藏式通风道设计，通风口朝下开设，配合内部的防尘滤网，既能保证功率模块工作时的热量散出，又能避免雨水、落叶直接进入设备内部，减少日常清理维护的频次。设备的所有外露紧固件都采用防锈材质，适配户外长期使用的抗腐蚀要求，检修门的设计采用内嵌式结构，配备专用防盗锁具，避免非专业人员随意打开设备引发安全问题。线圈防护壳体的内部设计了线圈固定的卡槽结构，安装时可以直接将绕制好的发射线圈嵌入卡槽定位，不需要额外打胶固定，既提升装配效率，也方便后期线圈故障时的更换维护。

　　在安装适配性上，整套结构的基础安装要求和常规充电桩的基础要求接近，不需要做特殊的地基处理，普通硬化水泥地面就能满足安装承重要求，设备的进线方向预留了多个方位的穿线位，可以适配不同停车场的管线布设方向，减少现场施工的改造成本。考虑到不同车型的底盘高度差异，线圈安装位的高度还预留了一定的调整余量，可以根据实际投放区域的主流车型，通过加装调整垫片微调线圈的安装高度，在保证传输效率的前提下适配更多车型的补能需求。
