小型单轴船用运输拖车结构设计

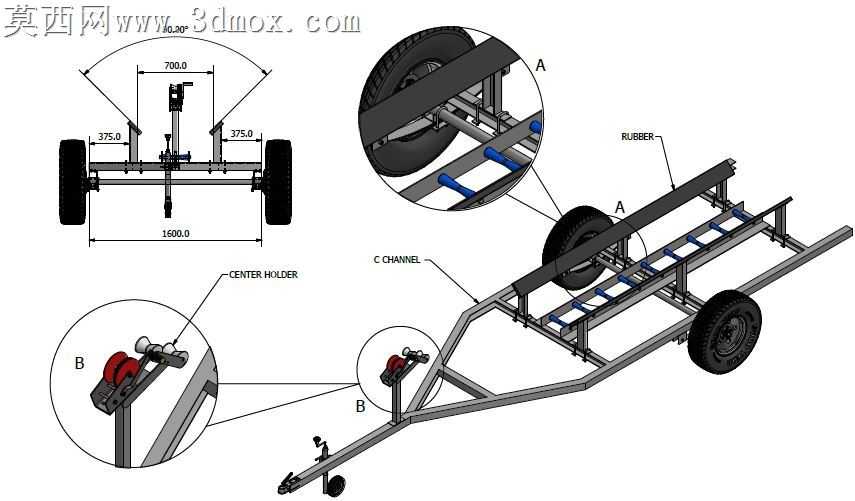

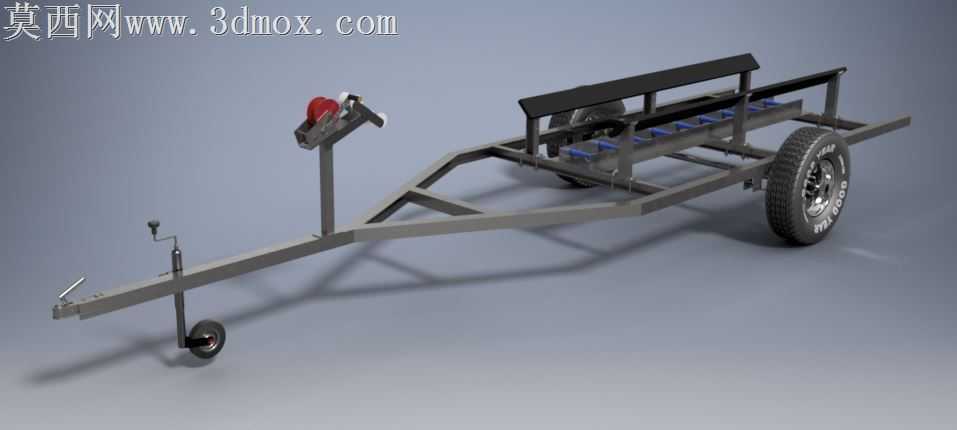

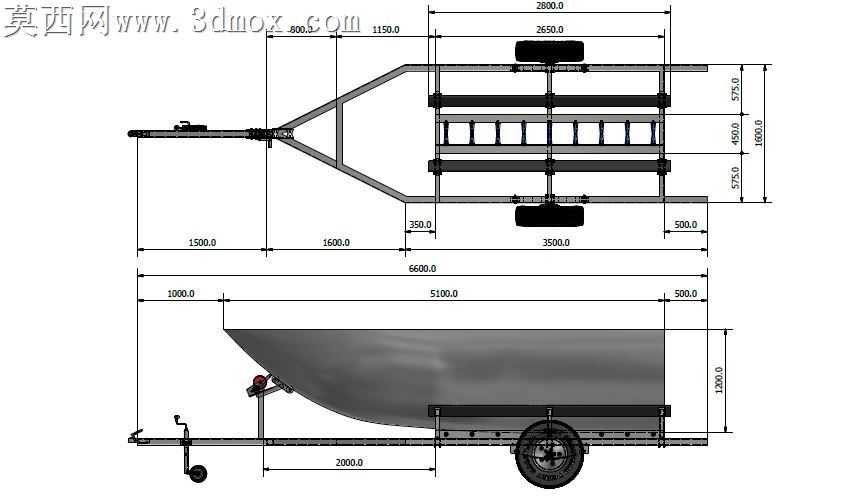

本作品为小型船用运输拖车的三维设计成果，整体采用框架式承载结构完成建模，建模过程中严格遵循拖运载具的力学承载逻辑，对各部件的装配关系做了完整还原。整体车架以型钢焊接成型的桁架结构为主体，牵引端设置可调节高度的牵引连接架，配套手摇式升降支撑机构与前置导向小轮，方便非拖行状态下的移位与停靠固定；承载区域设置多组柔性支撑垫块，适配小型船体的底部曲面轮廓，避免硬质接触对船体外表面造成剐蹭损伤，车架两侧设置纵向防护梁，既可以强化车架整体抗扭刚度，也能对放置的船体起到侧向限位作用。行走部分采用单轴双轮布局，配套大尺寸橡胶轮胎与钢制轮毂，能够适配非铺装路面的短途转运需求，轮组安装位置经过重心匹配设计，确保拖行过程中载荷分配合理，避免牵引端出现过重或过翘的问题。建模阶段对所有连接节点做了精细化处理，包括牵引 hitch 结构、手摇千斤顶的伸缩结构、轮组的安装固定结构都做了可动性还原，能够直观展示各部件的运动行程与配合关系。渲染阶段采用金属哑光材质模拟车架的钢制焊接表面，对轮胎部分做了橡胶纹理与胎面花纹的材质还原，支撑垫块采用深蓝色橡塑材质表现，牵引端的锁止机构做了红色警示色的材质区分，整体光影采用柔和的工作室布光，清晰呈现车架的桁架结构走向与各部件的空间位置关系。设计过程中充分考虑船用拖车的使用场景，在保证结构强度满足小型船只承载需求的前提下，尽可能简化车架结构、降低整体自重，牵引架的长度经过合理优化，既保证拖行时的转向余量，也避免过长导致的收纳不便，前置支撑轮的转向结构做了自由度还原，能够实现小半径的原地转向调整，方便在狭窄的码头区域调整停靠位置。
