百毫米行程不锈钢气动活塞结构设计

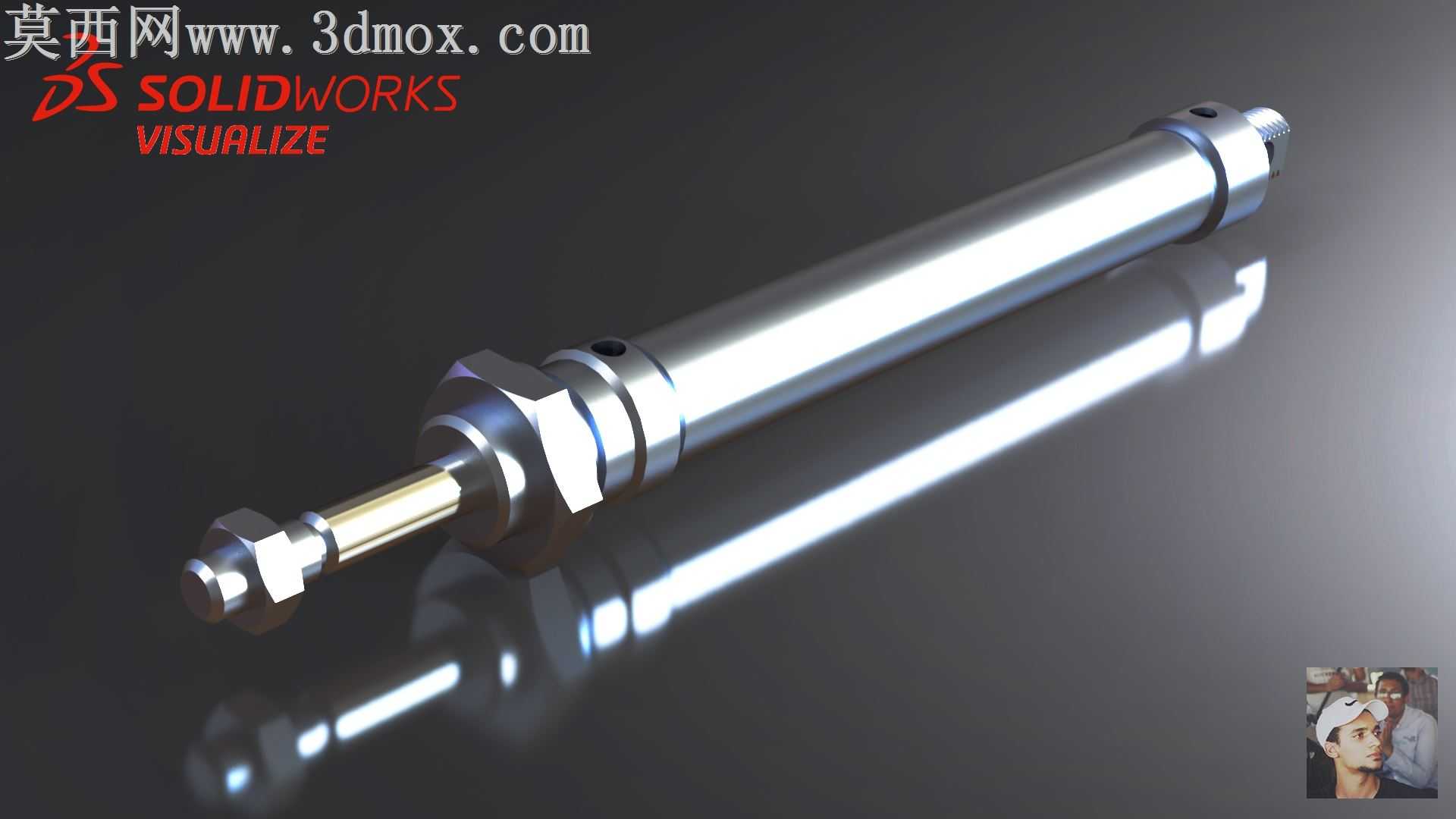

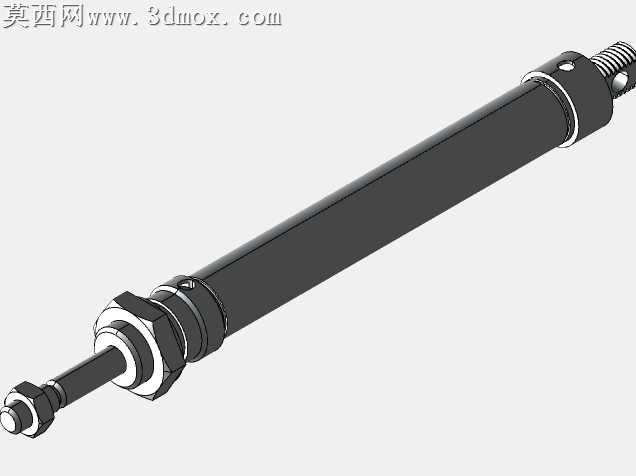

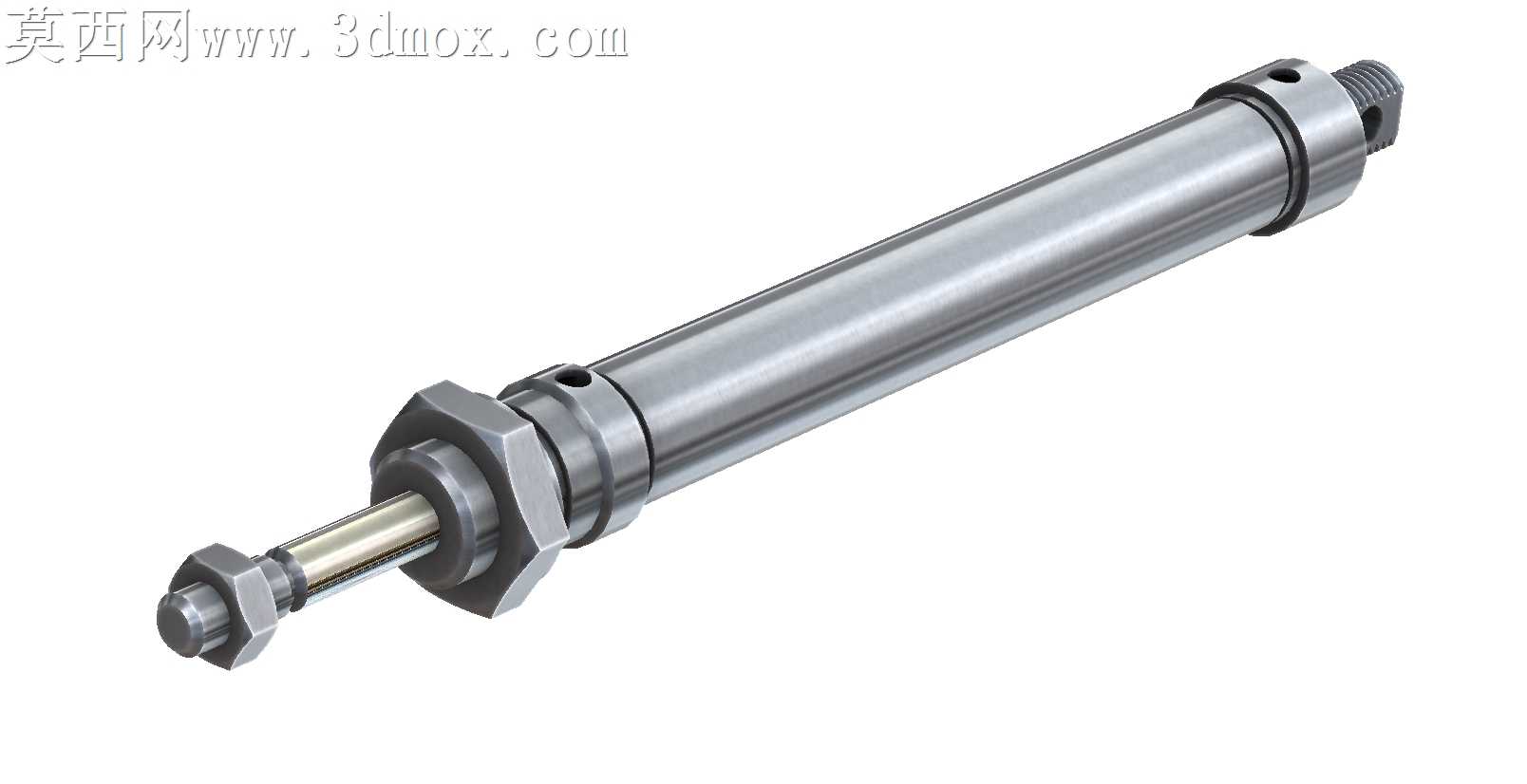

本次设计的百毫米行程气动活塞，采用逆向工程思路完成全参数化建模，建模过程中依托游标卡尺完成实物各部位尺寸的精准测绘，逐一核对活塞杆直径、缸筒壁厚、端盖衔接尺寸、安装螺纹规格、缓冲结构长度等关键参数，确保建模尺寸与实物偏差控制在合理公差范围内，完整还原气动活塞的装配逻辑与运动特性。模型搭建过程中，先绘制活塞杆的回转体轮廓，通过旋转特征生成杆体基础结构，再逐一加工杆端的连接螺纹、密封槽位、卡簧安装位等细节结构；缸筒部分采用薄壁回转特征构建，同步完成进出气口的开孔、端部安装法兰的结构设计，确保缸体内壁与活塞密封圈的配合尺寸符合气动元件的密封要求；前后端盖部分分别设计了与缸筒的配合止口、导向套安装位、防尘圈槽位，同时还原了尾部铰接安装结构的细节，保证各零件装配时无干涉，可完整模拟活塞在百毫米行程内的往复运动过程。渲染环节采用专业可视化渲染工具完成材质与场景搭建，金属部件根据功能差异分配不同材质：缸筒与活塞杆采用抛光不锈钢材质，调整金属粗糙度、反射率参数，还原金属表面的高光反射与环境倒影效果，突出金属加工后的光洁质感；六角锁紧螺母、端盖紧固件采用镀锌钢材质，适当降低反射强度，区分不同金属部件的加工工艺差异；密封件位置采用深色橡胶材质，调整漫反射参数还原橡胶的哑光质感，与金属部件形成鲜明视觉对比。场景搭建采用深色反光地面，搭配柔和的三点布光方案，主光从侧上方打亮活塞主体结构，勾勒出缸筒的长条形轮廓与金属高光，辅光补充暗部细节避免结构死黑，轮廓光从后方打亮零件边缘，强化模型的立体感与空间层次，最终渲染效果清晰呈现气动活塞的整体外观、结构细节与金属材质特性，可直观展示零件的加工质感与装配效果，为气动元件的结构展示、原理演示提供精准的三维数字模型支撑。
