铝型材框架结构陶瓷3D打印设备设计

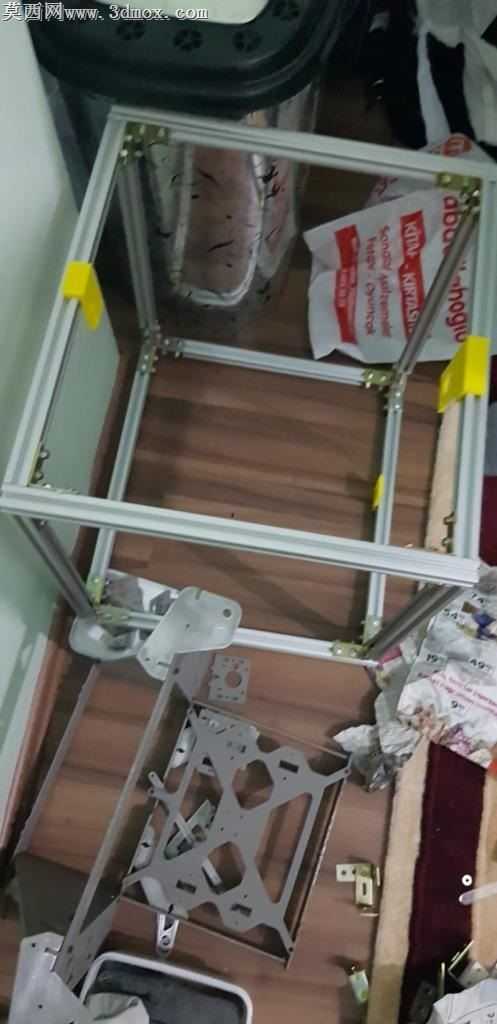

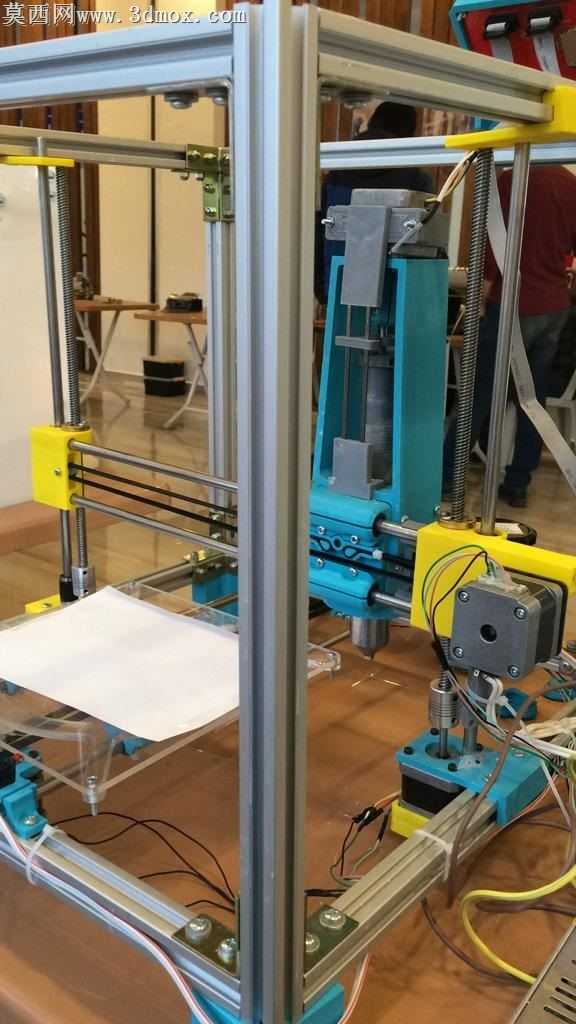

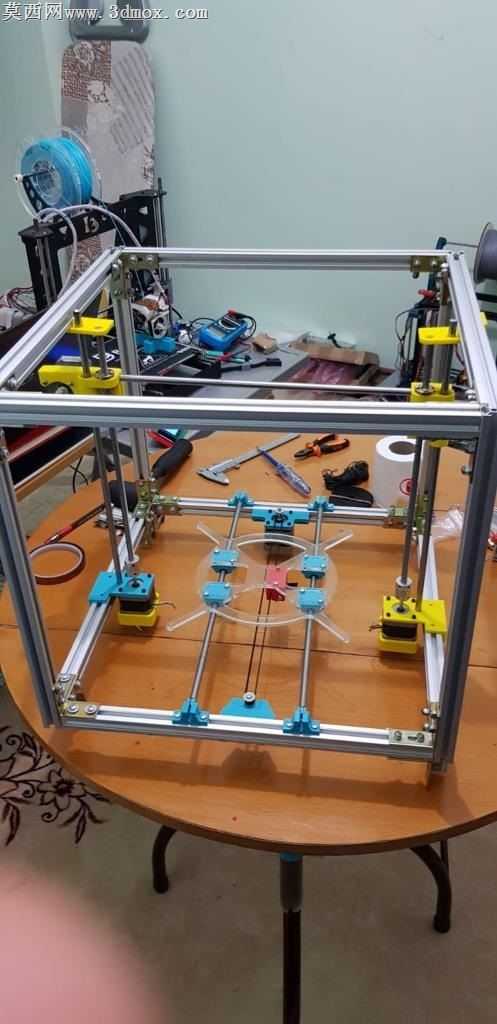

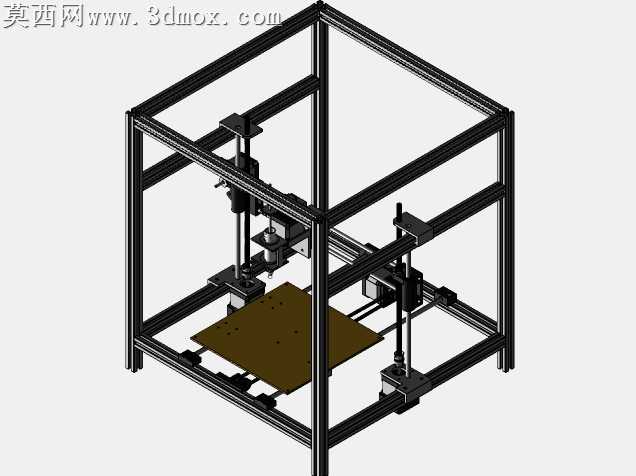

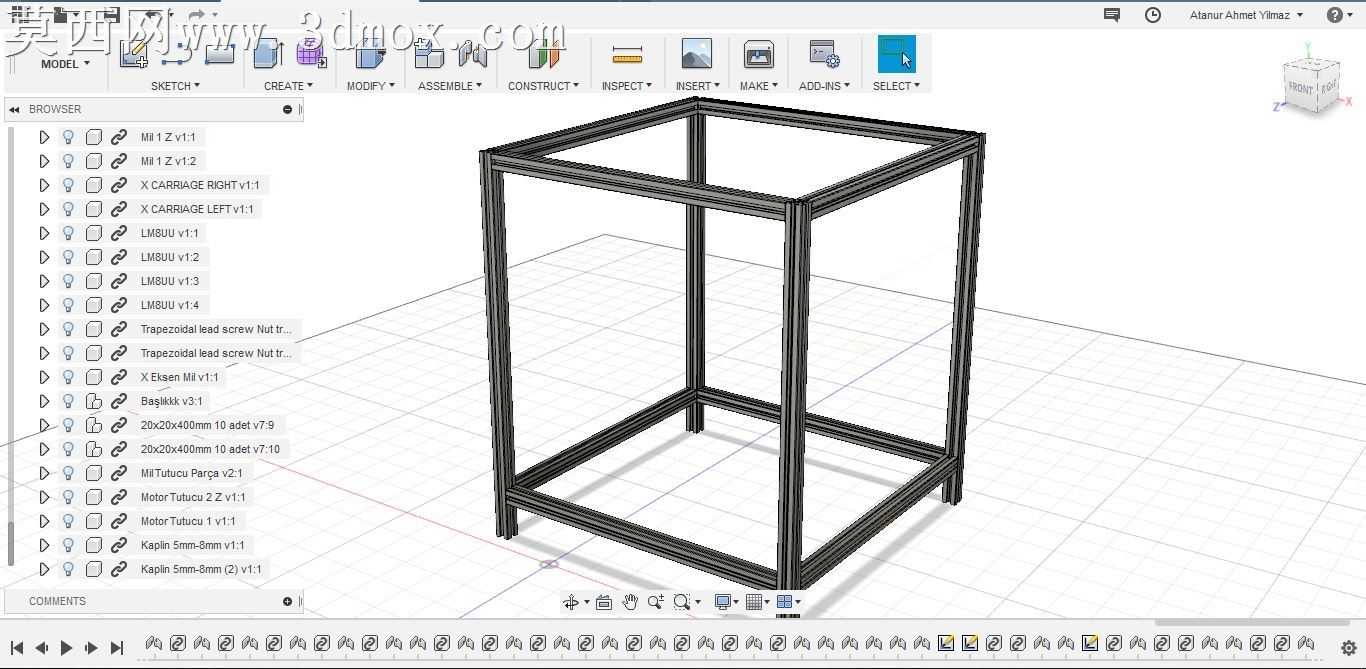

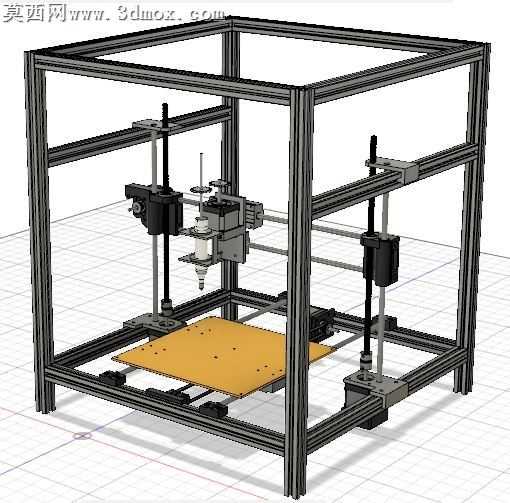

本作品为陶瓷3D打印设备的三维设计方案，整体采用工业铝型材搭建立方框架主体结构，铝型材自带的标准槽道可实现各功能部件的灵活安装与位置调整，无需额外焊接加工，既保证了框架整体的结构刚性，又为后续的设备调试、部件改装预留了充足的调整空间，框架的方正结构也为X、Y、Z三轴的运动提供了稳定的安装基准。设备的运动系统采用经典的笛卡尔坐标结构设计，Z轴布置在框架左右两侧的竖直型材上，通过丝杆传动搭配直线光轴导向，带动X轴横梁实现竖直方向的精准升降，丝杆传动的高精度特性可保证Z轴层厚控制的准确性，适配陶瓷浆料打印对层高精度的严苛要求；X轴搭载在Z轴的滑动安装座上，同样采用丝杆加光轴的传动导向组合，负责带动打印挤出头完成横向水平移动；Y轴则布置在设备底部的框架平面上，通过皮带传动搭配直线导轨承载黄色打印平台完成纵向水平移动，皮带传动的高速特性可提升Y轴的往复运动效率，兼顾打印速度与运动平稳性。打印挤出机构集成安装在X轴的滑动座上，结构包含陶瓷浆料存储、挤出推送、喷嘴定位三个核心部分，可实现陶瓷浆料的稳定定量挤出，挤出头的安装位置预留了微调结构，可精准调整喷嘴与打印平台的初始间距，保证首层打印的附着效果。打印平台采用平整的硬质板材制作，表面做了适配陶瓷浆料附着的平面处理，平台通过安装座固定在Y轴的滑动组件上，可随Y轴完成平稳的纵向进给。整体建模过程中对所有运动部件做了运动干涉校验，确保三轴全行程运动过程中各部件不会发生碰撞，各标准件如丝杆、光轴、铝型材角码、传动轮、安装螺丝等均按照实际工业标准尺寸建模，装配关系完全还原真实设备的组装逻辑，渲染过程中对铝型材的金属磨砂质感、光轴的亮面金属质感、打印平台的哑光板材质感、挤出机构的工程塑料质感都做了对应的材质调整，还原出设备真实的视觉效果，整体设计围绕陶瓷材料的打印特性做了结构适配，框架式的结构也方便使用者根据实际打印需求拓展 enclosure 保温、浆料自动补给等附加功能，具备较高的实用参考价值。
