定制迷你ITX水冷电脑机箱3D设计方案

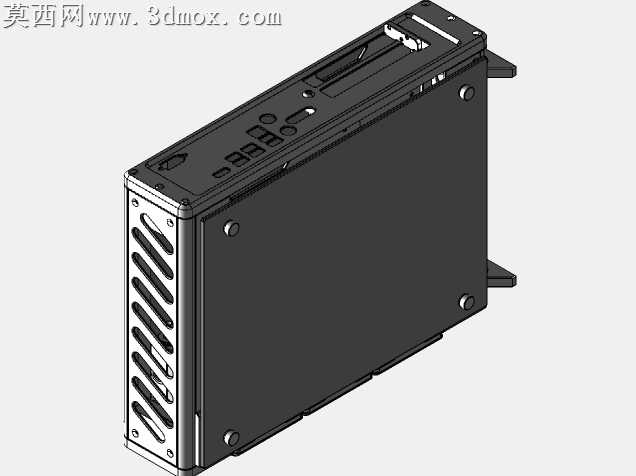

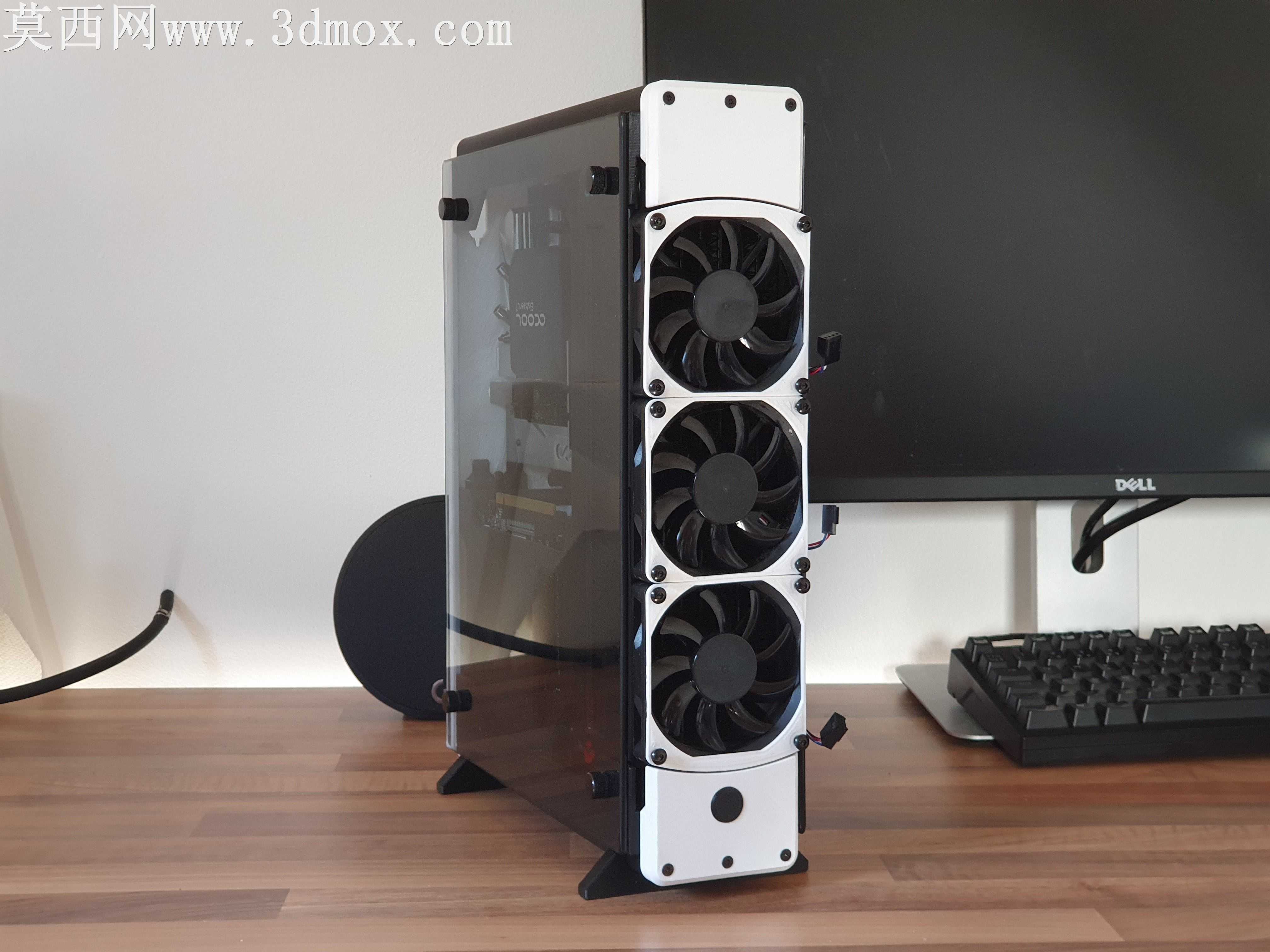

本作品为100%适配3D打印制作的7.23L容积Mini-ITX规格定制电脑机箱三维设计方案，整体建模过程围绕紧凑型SFF装机的空间极致利用需求展开，在三维建模阶段就对每一处硬件安装位进行了毫米级的尺寸校准，确保所有硬件安装间隙控制在合理公差范围内。模型结构设计上，机箱正面规划了三个80mm规格散热风扇的垂直安装位，对应定制的45mm厚3x80mm水冷排安装空间，水冷管路走向在建模阶段就完成了预规划，避开主板供电、内存插槽与显卡安装区域，避免装机时出现硬件干涉问题。机箱侧面板采用4mm厚度钢化玻璃的安装结构设计，建模时预留了精确的面板嵌槽与固定孔位，既保证侧透展示效果，也兼顾面板安装的结构强度。机箱底部设计了独立的pico-psu电源安装仓，将供电模块与主板、散热区域做物理分隔，优化机箱内部风道走向，同时降低电源对核心硬件的电磁干扰。材质与渲染表现上，机箱主体3D打印部分采用哑光白色工程塑料质感，侧透玻璃部分调整了高透材质的反射与折射参数，还原真实钢化玻璃的视觉效果，风扇扇叶采用哑光黑色塑料材质，金属固定件做了细微的金属磨砂质感处理，桌面场景渲染时搭配木质桌面、显示器与键盘的环境元素，还原机箱实际装机后的真实摆放效果。设计思路上全程围绕小体积装机的实用性需求，摒弃冗余装饰结构，在有限的7.23L容积内完整容纳ITX主板、定制水冷系统、pico供电模块与全高显卡，同时保证散热风道的顺畅性，所有外露固定孔位都做了对称对齐处理，兼顾结构实用性与外观整洁度，模型导出的多格式文件可直接用于3D打印生产，也可作为紧凑型SFF机箱设计的参考方案进行二次修改调整。
