轻量流线型单轮便携拖挂运载装置设计

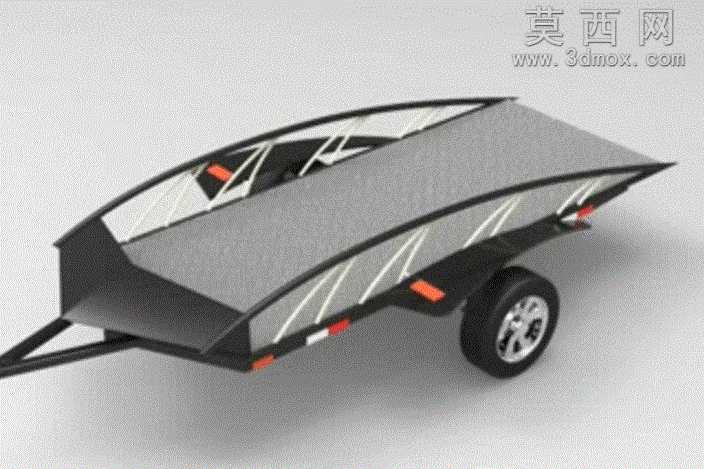

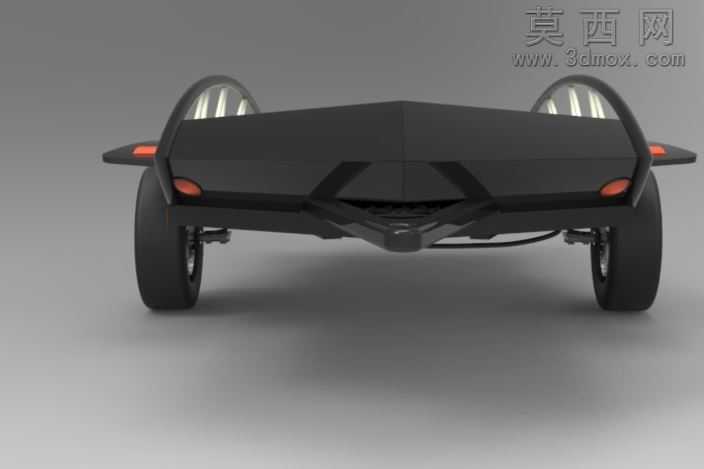

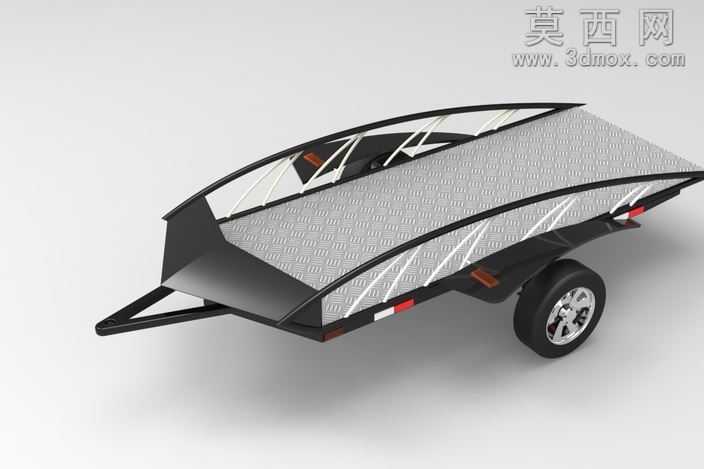

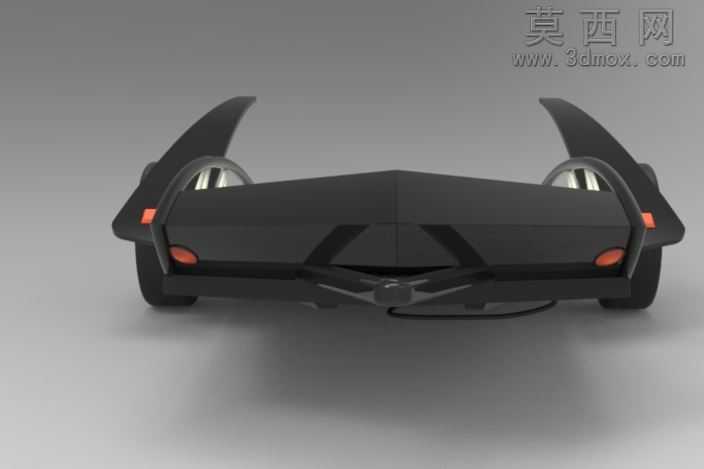

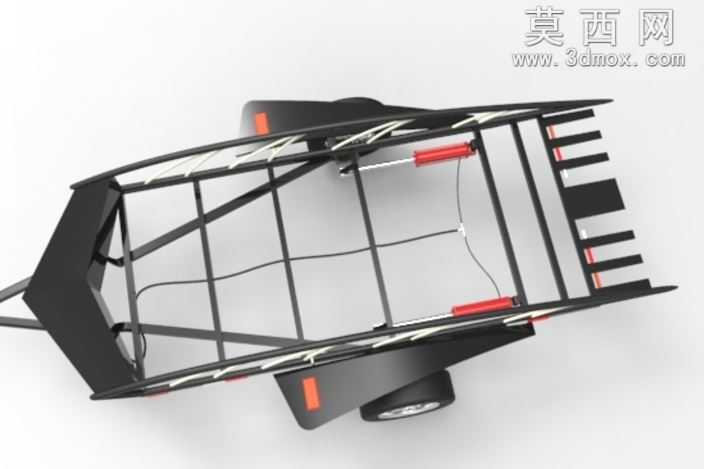

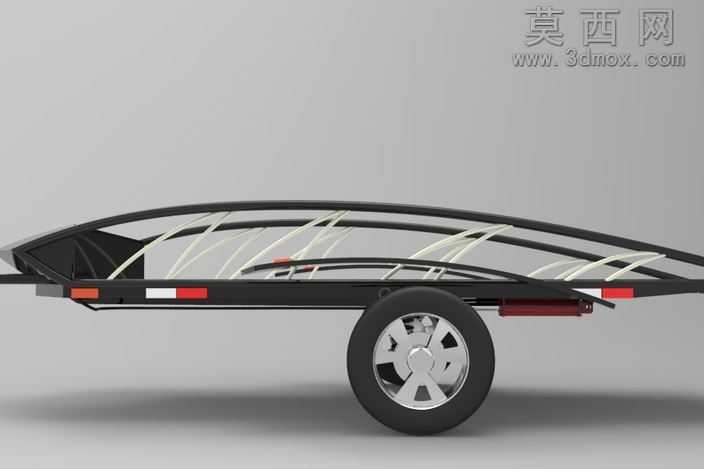

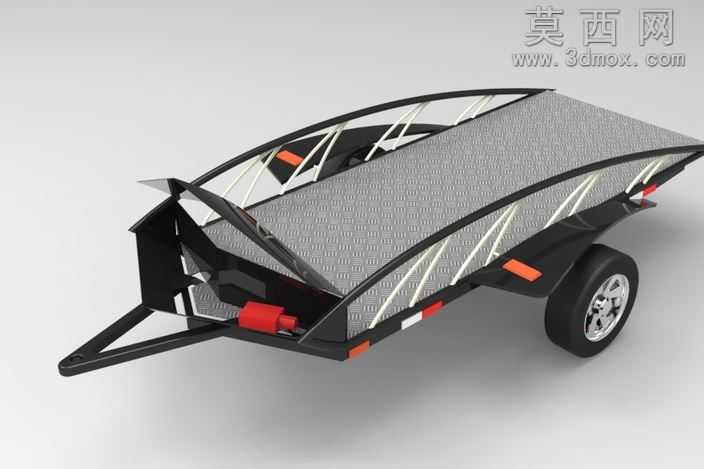

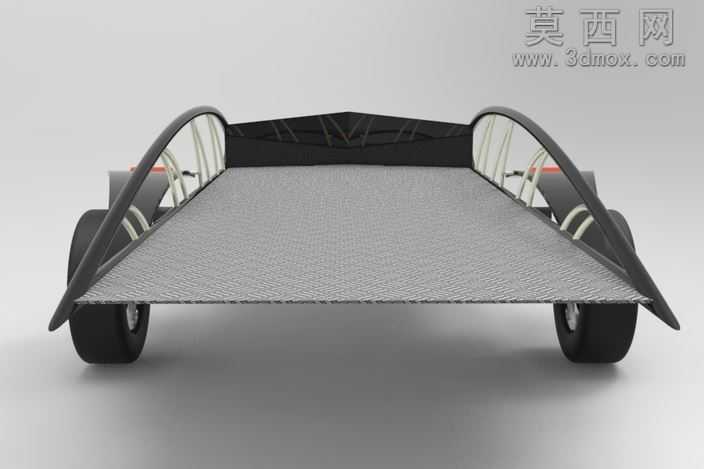

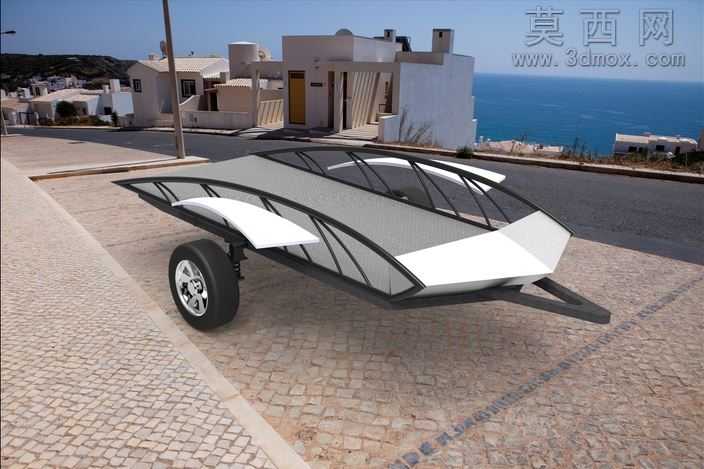

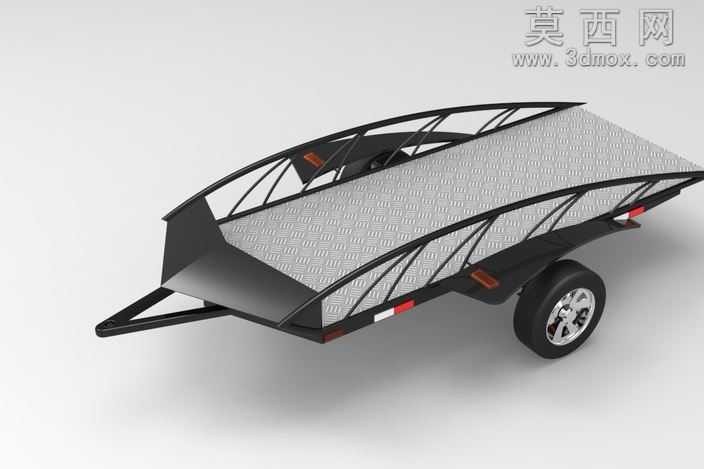

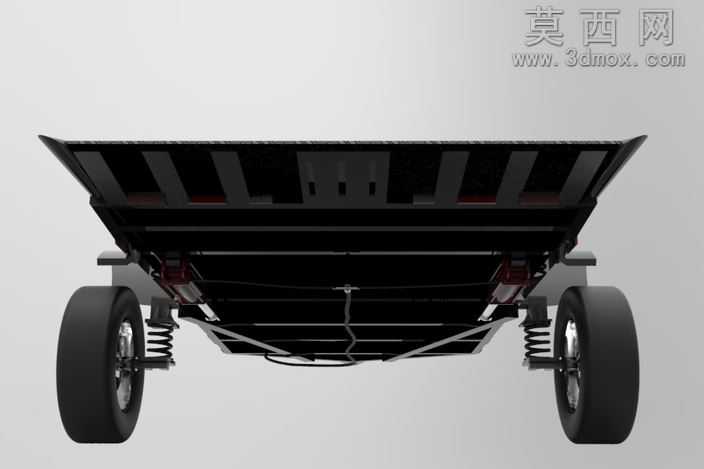

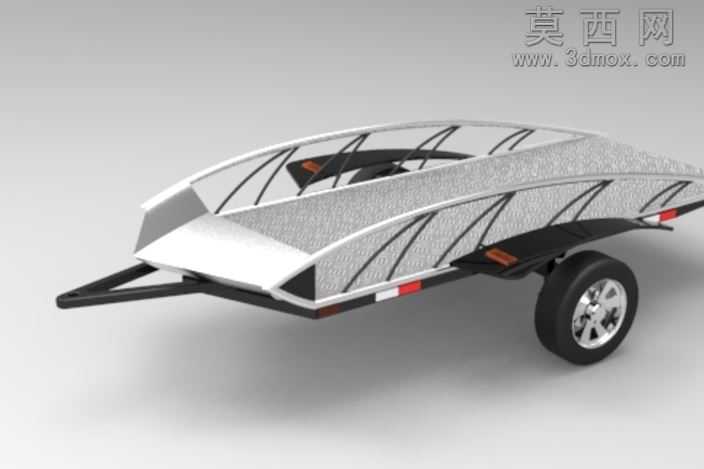

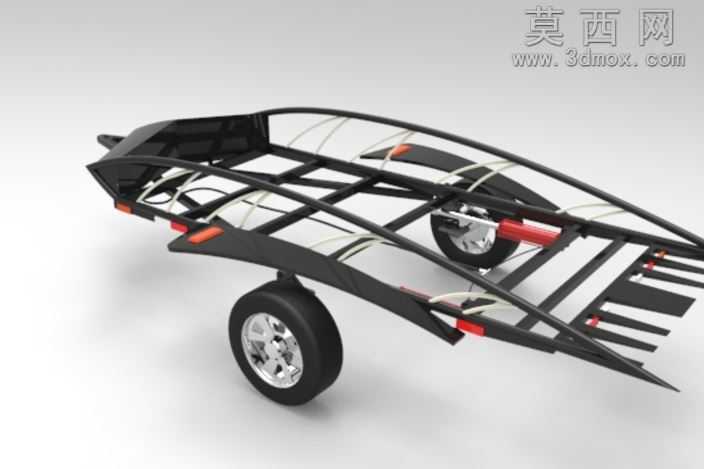

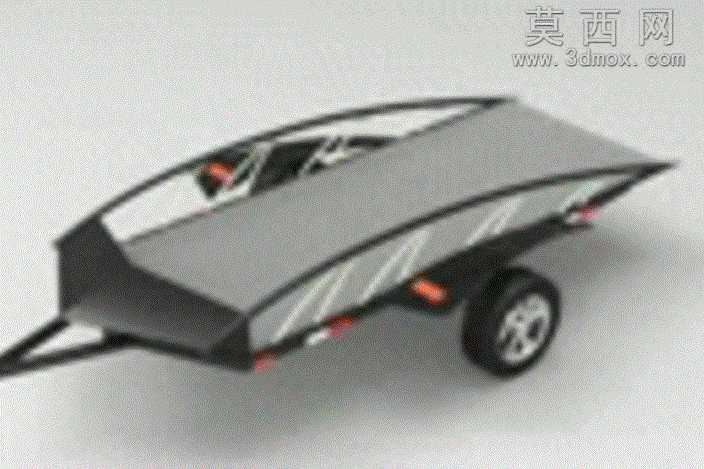

该作品为面向短途轻载运载场景设计的便携式拖挂装置，整体采用流线型低风阻外观造型，在三维建模阶段以曲面建模为核心逻辑，首先通过基准草绘勾勒出整车的楔形轮廓线，从牵引连接端到车尾逐步收窄抬升，形成类似飞梭的流畅外轮廓，有效降低拖行过程中的空气阻力。建模过程中对车体主框架进行了参数化结构设计，主承载平台采用一体化平板结构，取消了传统拖车的装卸坡道设计，将平台设置为10度倾斜角度，既方便小型货物的滑移装卸，又能在拖行过程中利用倾斜角度形成货物的自然限位，减少额外固定结构的重量。车体侧面采用镂空式桁架支撑结构，通过多组斜向支撑肋连接主承载平台与底部车架，在保证整体结构强度的同时最大化削减非必要的实体结构，实现轻量化的设计目标。渲染阶段为车体金属框架赋予哑光黑磨砂金属材质，支撑肋条搭配亮银色金属质感，平台表面采用深灰色防滑耐磨材质，车身侧面与尾部点缀橙白相间的反光标识材质，轮毂部分还原了铝合金轮毂的金属光泽与橡胶轮胎的纹理质感，整体渲染效果写实清晰，完整呈现了装置的结构细节。该装置搭载运动控制的液压系统，将液压组件集成布置在平台主框架的辅助支撑区域，不占用主承载空间，同时可实现平台角度的微调与行驶过程中的减震缓冲，提升拖行稳定性。整个设计在CATIA V5环境中完成全参数化建模，所有结构件均保留可编辑参数，方便后续根据实际运载需求调整尺寸、载荷参数，单轮的行走结构搭配前置牵引杆，可灵活适配多种牵引载体，整体重量控制在较低区间，满足单人可搬运、快速接驳使用的便携需求，兼顾了结构强度、风阻表现与实用功能，是针对轻量便携运载场景的创新设计方案。
