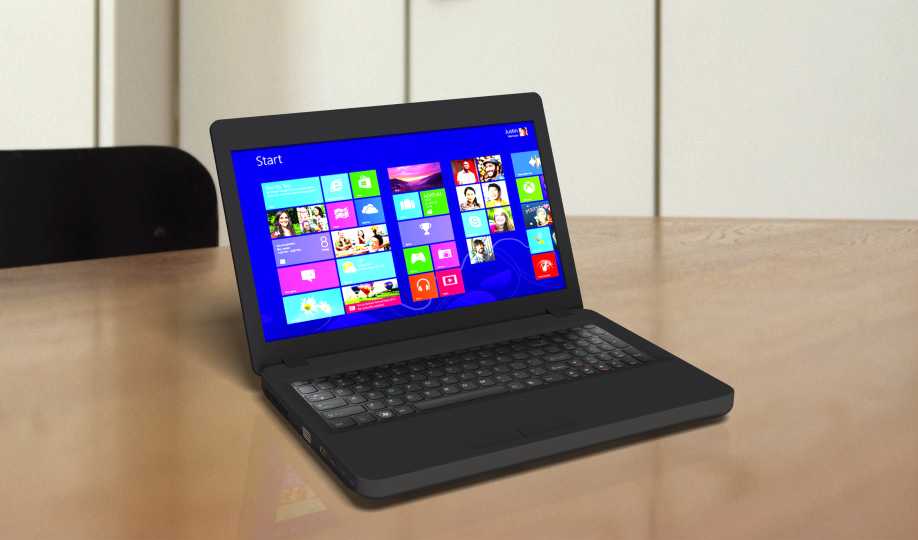

便携式商用笔记本电脑整机结构三维设计

　　本次呈现的笔记本电脑三维结构设计，完全围绕日常移动办公、轻量内容创作的实际使用场景搭建，从结构工程师的落地视角出发，还原了量产机型的全部装配逻辑与空间布局。整机采用常规14英寸显示规格的尺寸边界，闭合状态下整体厚度控制在28mm以内，长宽尺寸适配常规双肩包电脑隔层、桌面办公工位的摆放需求，底部预留的1.2mm垫高脚垫高度，既保证了进风通道的有效通流面积，也避免了桌面水渍、轻微剐蹭对底壳的损伤。从结构设计思路来看，整机采用上下壳分体卡扣加螺丝锁附的经典装配方案，C面键盘区域做了0.3mm的内凹下沉处理，按键行程预留1.5mm的装配空间，键帽边缘与C面外壳的间隙控制在0.2mm，既避免了按键卡滞的风险，也控制了长期使用后的缝隙积灰问题。

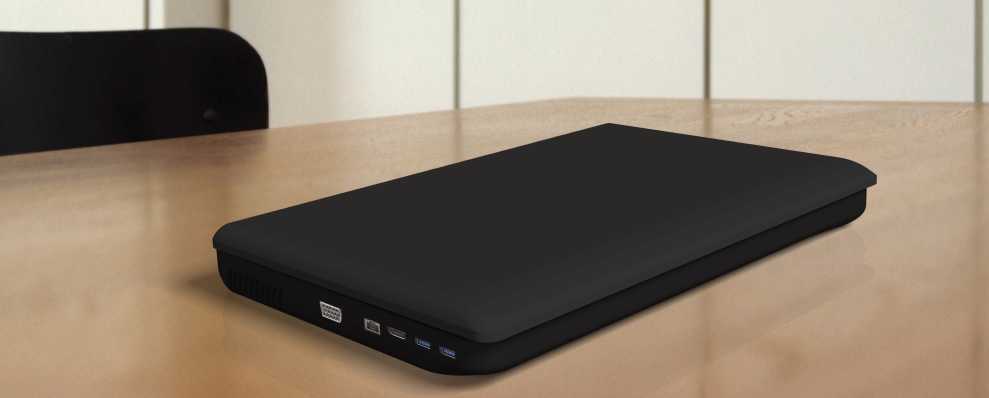

　　屏幕转轴部分采用两段式阻尼结构设计，开合角度覆盖0到135度的常用区间，阻尼力矩经过匹配调校，单手即可完成屏幕开合操作，同时在任意开合角度都能保持屏幕稳定不晃动，不会出现屏幕自行回落的问题。接口布局集中在机身左右两侧，依次排布通用数据传输接口、音视频输出接口、电源输入接口，每个接口的安装位置都预留了足够的插拔操作空间，相邻接口的中心间距满足常规插头的尺寸边界，不会出现相邻接口无法同时使用的干涉问题。机身内部的结构排布充分利用了楔形机身的内部空间，主板采用异形板设计贴合底壳轮廓，电池仓设置在掌托下方区域，既平衡了整机前后端的重量分布，也让重心落在机身中部，单手持握移动时不会出现头重脚轻的倾覆感。散热模块的风道设计从机身左侧进风、

　　后侧出风，避开了用户右手使用鼠标的区域，避免热风直吹使用者手部的不适问题，散热鳍片与风扇的安装位置预留了减震泡棉的装配槽，降低风扇运转时的共振传导。外壳的边角全部做了R3.5的圆角过渡处理，既提升了握持移动时的手感，也避免了尖锐边角在磕碰时出现应力集中导致的壳件开裂问题，屏幕B面的边框宽度控制在6mm，在容纳摄像头模组、屏幕排线的前提下尽可能压缩边框尺寸，提升屏占比的同时保证了屏幕边框的结构强度。掌托区域的表面处理预留了磨砂质感的工艺余量，避免长期使用后留下明显的指纹与汗渍痕迹，触控板的位置居中设置在空格键下方，按压行程与反馈力度匹配常规输入操作的使用习惯，四周与C面的间隙均匀，不会出现边缘刮手的问题。
