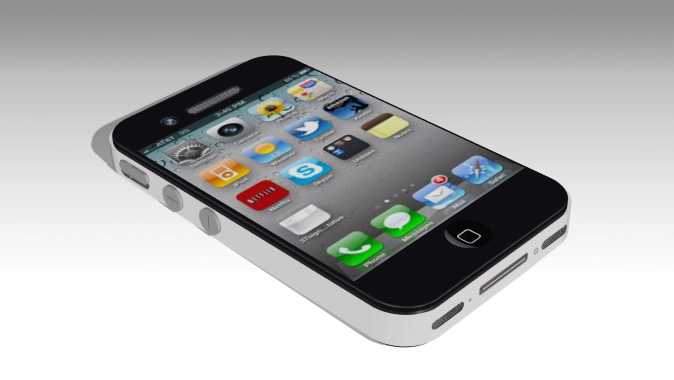

直板触控智能手机外观结构三维数模

这款直板触控移动通讯终端的三维结构设计，完全围绕手持使用场景的人机工程需求展开，整机采用前后板夹合的经典堆叠架构，正面覆盖整块触控显示面板，面板上方预留前置成像模组、受话器与光线距离感应元件的安装位，面板下方设置圆形实体功能按键，兼顾触控操作的流畅性与盲操作的实体反馈需求。整机侧边采用圆弧过渡的中框结构，左侧依次排布静音拨杆、音量调节按键，右侧设置电源唤醒按键，所有侧键的按压行程均预留0.3mm的装配间隙，避免长期使用后出现按键卡滞、回弹失效的问题；中框底部集成30针数据充电接口、外置扬声器出声孔与麦克风拾音孔，接口位置避开手持握持时的手掌遮挡区域，保证充电、音频输出与通话拾音的功能稳定性。从结构堆叠逻辑来看，整机内部空间按照功能模块划分为主板区、电池仓、天线模组区三个核心部分，主板采用L型异形布局，避开电池仓的矩形占用空间，最大化利用机身内部的有限容积，在115.2mm×58.6mm×9.3mm的外形尺寸边界内，实现核心元器件的紧凑排布，同时预留0.2mm的装配公差带，满足量产阶段的零部件组装精度要求。机身背部采用平面与弧面结合的造型，上部区域预留后置成像模组与补光灯的安装孔位，背部与中框的衔接处采用大圆角过渡，单手握持时手掌与机身的贴合度更高，长时间握持不易产生硌手的疲劳感。天线模组布置在机身底部的中框内侧，远离主板上的高频信号干扰源，保证无线通讯信号的收发稳定性，同时中框的金属部分做分段绝缘处理，避免金属材质对信号产生屏蔽效应。在结构强度设计上，中框采用硬质工程塑料与金属嵌件结合的方式，在按键安装位、接口固定位嵌入金属加强衬套，提升易损部位的结构强度，整机跌落测试的模拟工况下，边角位置的应力集中区域做加厚处理，降低跌落冲击导致的壳体开裂、屏幕碎裂风险。这款数模完整还原了整机的外观曲面、按键位置、接口布局与内部堆叠的边界尺寸，可作为消费电子结构设计的参考案例，也可用于手持终端产品的人机工程验证、外观造型迭代的基础参考，帮助设计人员快速理解直板触控手机的结构排布逻辑，在同类产品开发过程中缩短前期方案论证的周期，规避常见的结构干涉、空间浪费、操作体验不佳等设计问题。
