奥迪R8双门跑车外观结构三维建模

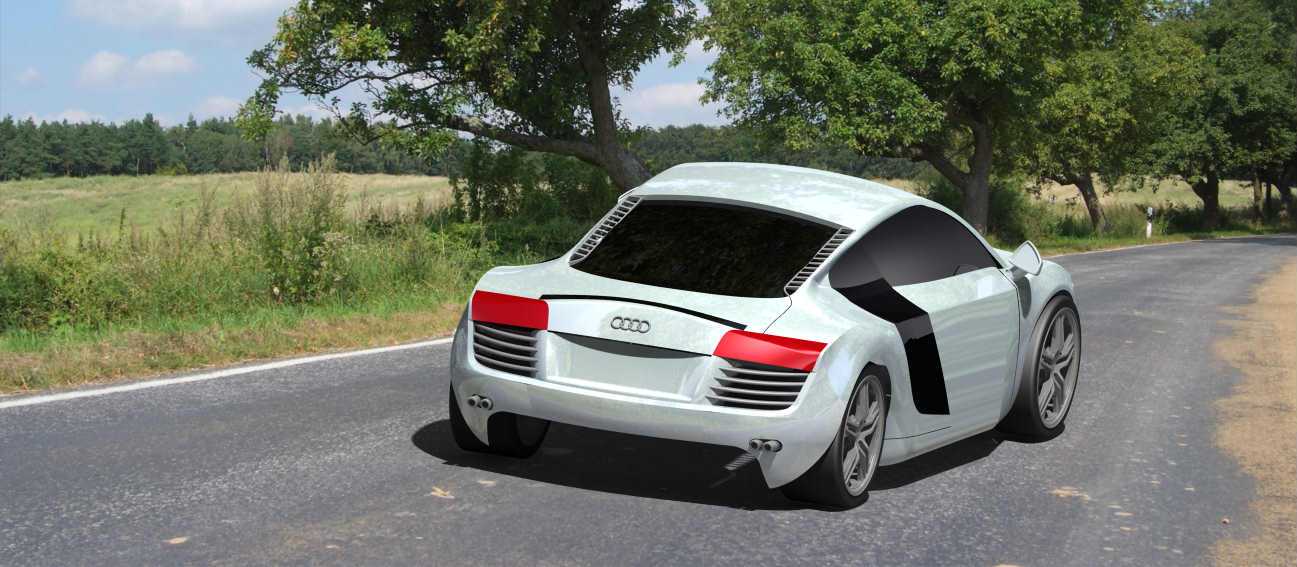

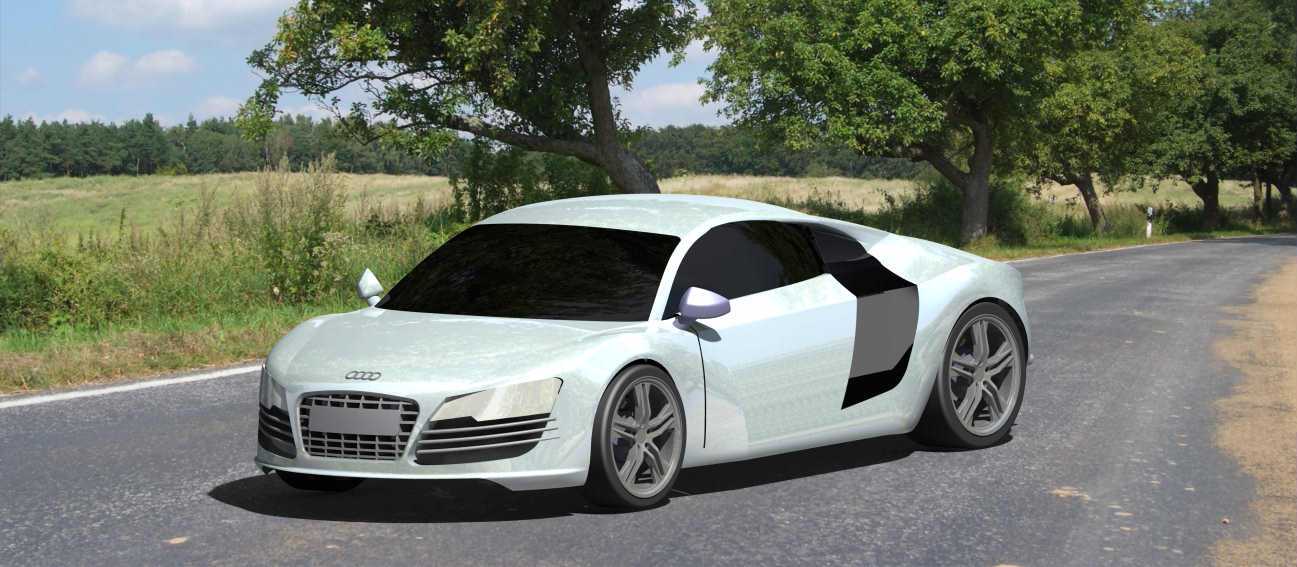

　　该模型还原了奥迪R8量产双门跑车的整车外观结构，建模过程中严格参考实车外廓比例搭建基准坐标系，先以车身纵向对称面为基准绘制主断面轮廓线，通过多截面曲面拟合出引擎盖、车顶溜背线条与侧围曲面的过渡关系，保证曲面G2连续的同时，匹配实车空气动力学设计特征，比如前脸梯形进气格栅的凹陷深度、侧裙导流槽的倾斜角度、车尾扩散器的型面走向都和实车外饰件的安装边界保持一致。在日常工程应用场景中，这类乘用跑车外观模型可用于汽车造型评审阶段的油泥模型参考，也能作为外饰改装件开发的基准数据，比如改装侧裙、尾翼、前铲时，可直接在该模型基础上匹配安装面，省去实车扫描点云的逆向处理步骤，缩短改装件开发周期。模型完整还原了车身外覆盖件的分缝特征，

　　包括车门与侧围的间隙面差、引擎盖与前翼子板的搭接边界、前后保险杠与车身的配合轮廓，所有外饰件的安装定位孔位都按照实车装配逻辑预留了对应位置，可直接用于外饰件的干涉检查。建模时针对跑车低趴的姿态特征，调整了前后轮拱的外扩弧度，匹配大尺寸轮毂的安装空间，轮拱内侧预留了转向轮的跳动余量，避免转向过程中轮胎与轮拱发生干涉，车身侧部的标志性侧进气口做了内腔深度还原，可匹配中置发动机的散热气流通道设计，前脸大灯组的轮廓与灯腔内部的基本型面也做了还原，可直接用于灯光效果渲染或者大灯改装方案的验证。整车外廓的长宽高比例严格对标实车尺寸，轴距与前后悬长度符合量产车的参数设定，底盘部分做了简化处理，保留了侧裙底部的离地间隙基准，可用于整车通过性相关的初步校核，车门部分还原了无框车窗的结构特征，车窗玻璃的曲面与车门上沿的贴合边界完全匹配，后视镜的安装位置与外伸量符合实车视野要求，可用于外后视镜风阻仿真的基础模型使用。
