可3D打印低成本DIY数控PCB轧机结构

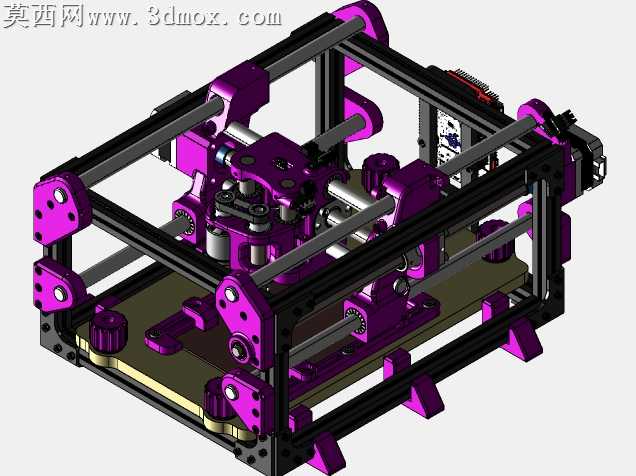

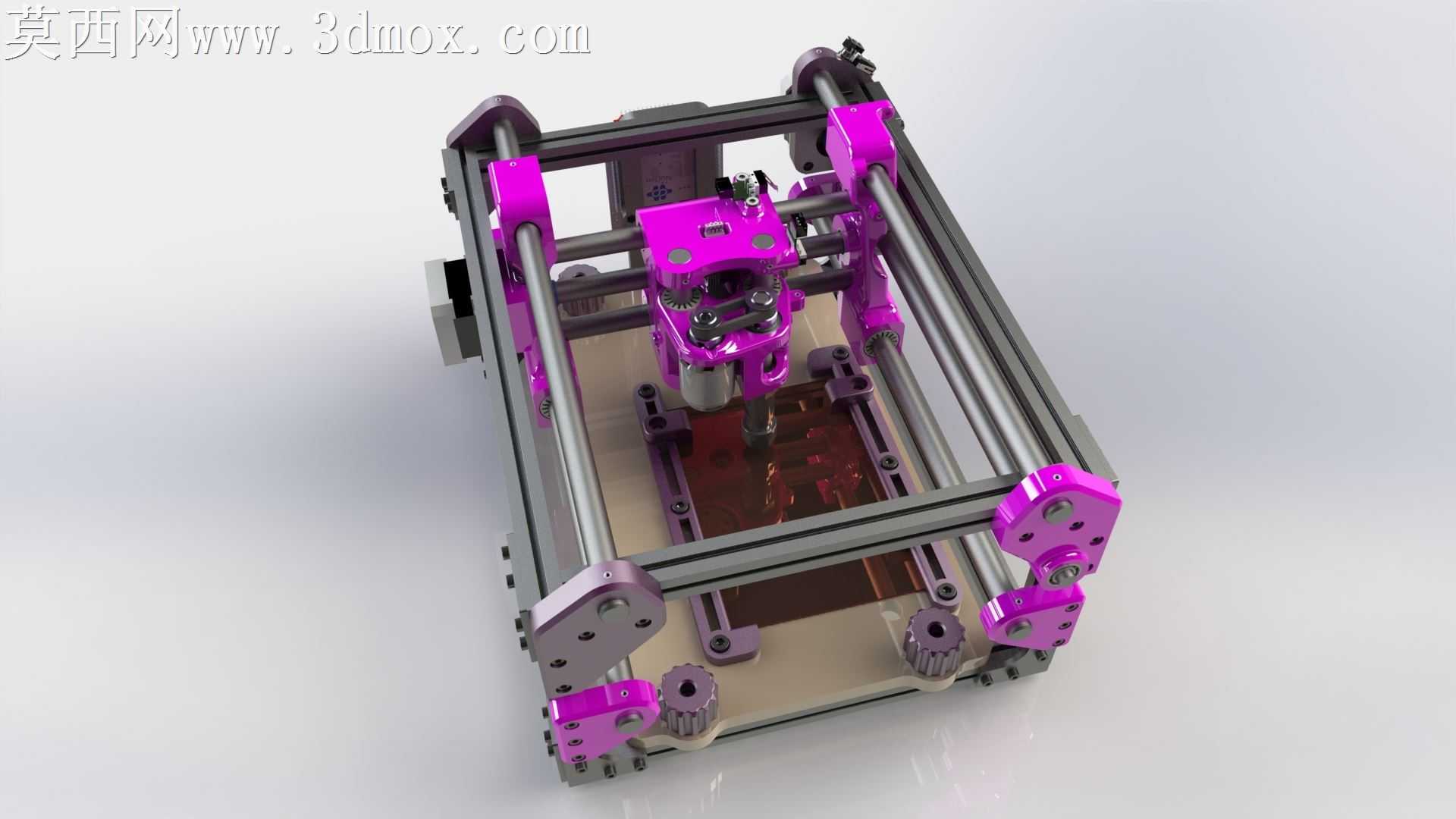

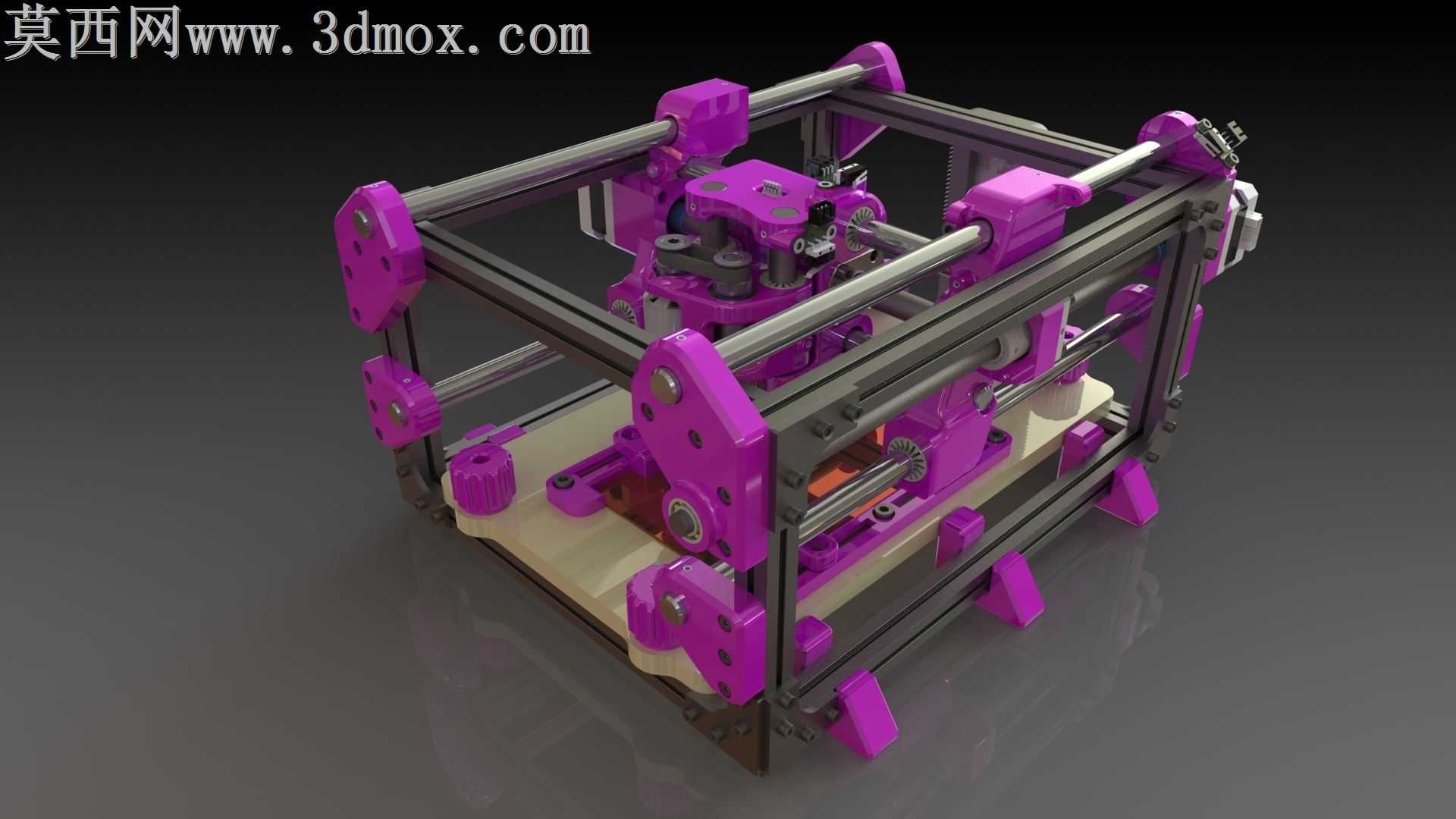

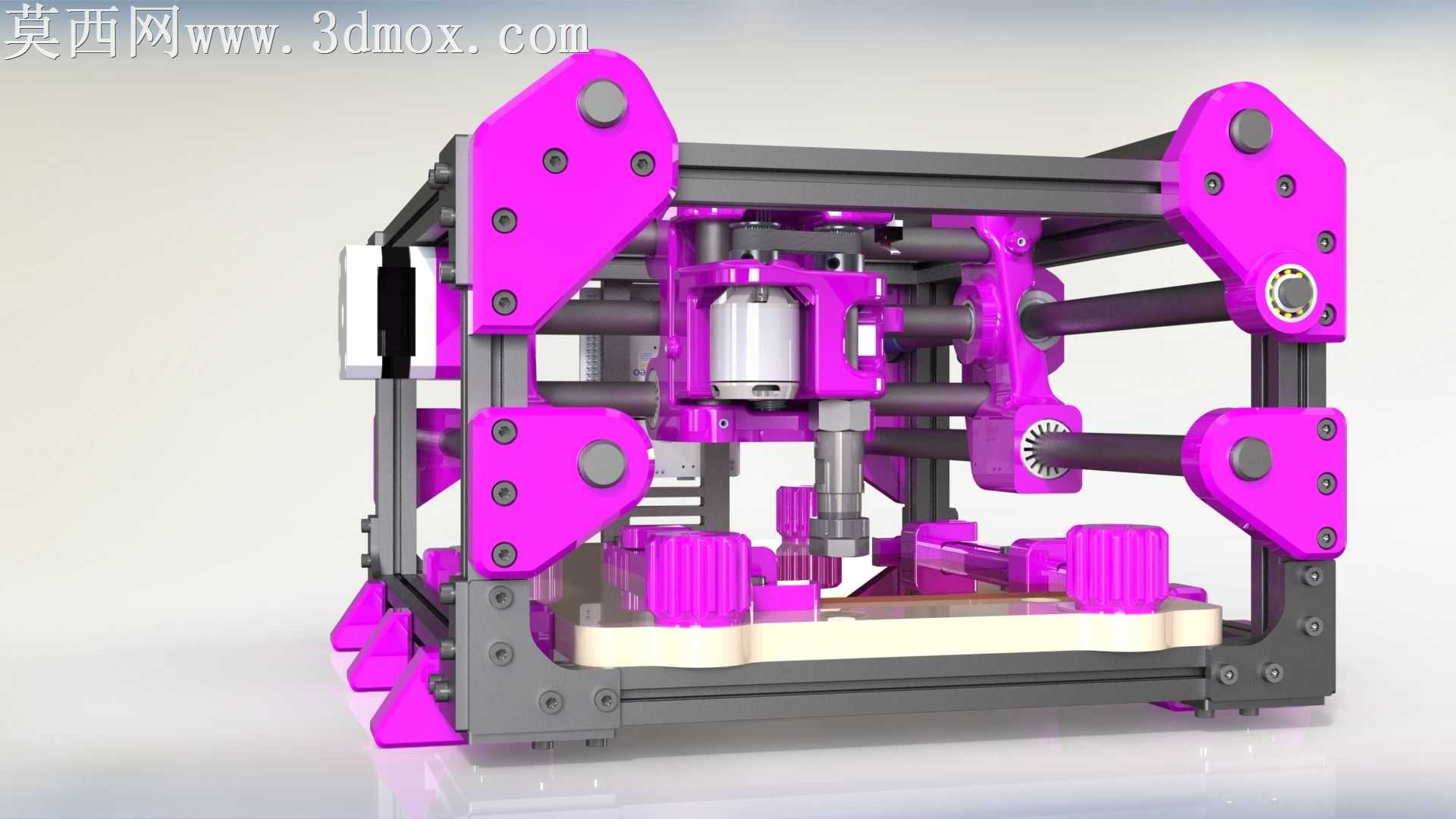

该作品为面向DIY爱好者设计的低成本数控PCB轧机三维结构，整体采用模块化设计思路，以标准铝型材搭建主体框架，搭配可通过FDM3D打印制作的紫色功能结构件，大幅降低了设备的制作门槛与物料成本，所有非标准结构件均支持桌面级3D打印机直接打印成型，无需额外开模或复杂机加工工序。建模过程中对各运动轴的装配公差进行了反复校准，X、Y、Z三个运动轴均采用光轴导轨搭配滑动座的结构，传动部分预留了常见步进电机与同步带的安装位，创作者在建模时充分考虑了3D打印件的成型特性，对所有打印件的壁厚、安装孔位、受力加强筋都做了针对性优化，避免打印过程中出现翘曲、支撑难去除、装配干涉等问题。渲染阶段采用了写实材质表现，金属铝型材赋予磨砂银金属质感，光轴部分做了镀铬高光金属材质处理，3D打印结构件采用哑光紫色PLA材质表现，底部基座采用米黄色哑光工程塑料质感，通过光影渲染清晰展现了设备的层叠装配关系，各部件的连接位置、运动行程范围都在模型中做了明确的结构避让。设计思路上围绕PCB板材的轧制作业需求，对设备的整体刚性做了平衡优化，在控制整体重量与成本的前提下，通过框架三角加强结构、打印件内嵌螺母的设计提升整体结构稳定性，既满足小尺寸PCB加工的精度需求，又能让普通爱好者凭借常见五金件与3D打印件完成整机组装，所有组件的装配逻辑清晰，无冗余设计，各运动部件的限位结构、走线预留位都在建模阶段完成了布局，避免后期组装时出现结构冲突。
