剖视展示结构的小型直流电机三维设计

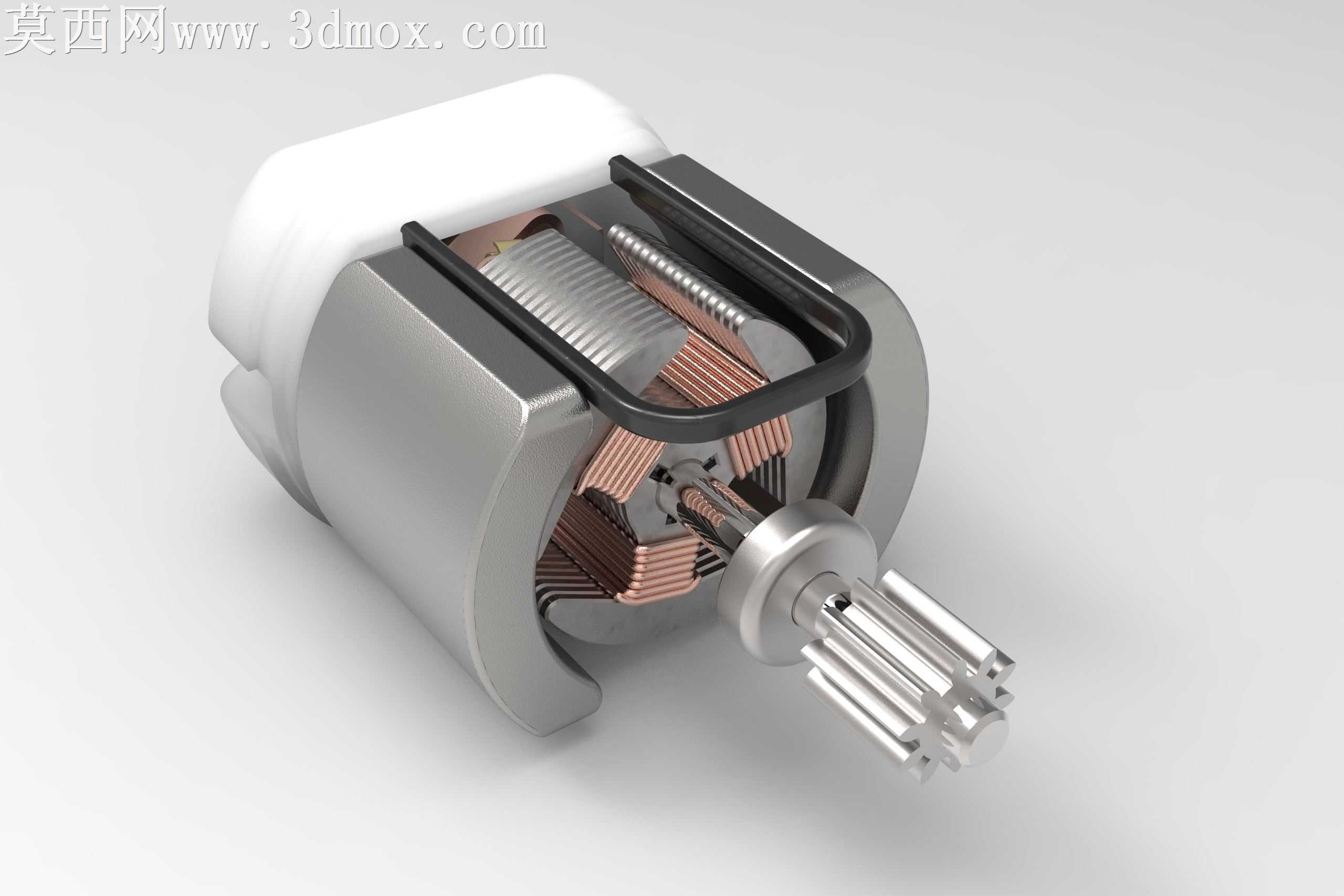

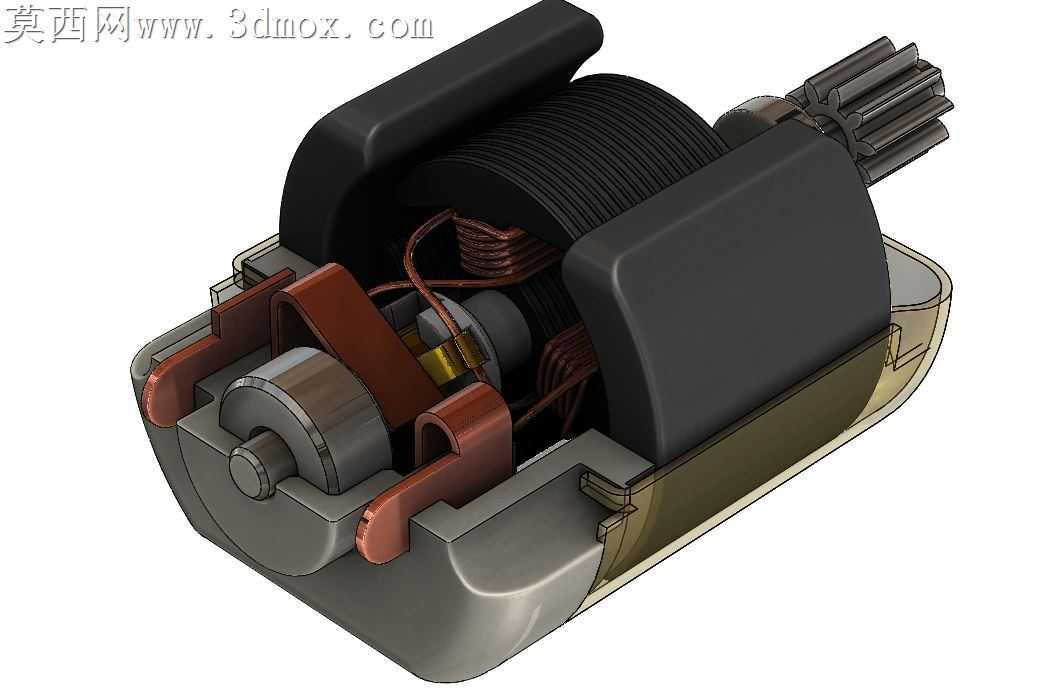

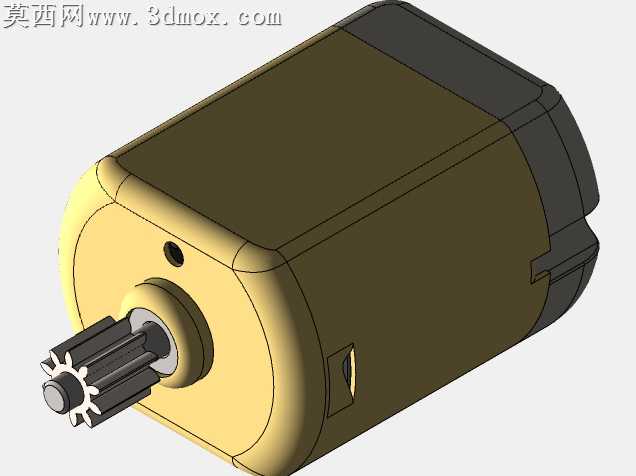

本作品为小型有刷直流电动机的剖视结构三维设计，建模过程中完整还原了直流电机的核心组成部件，采用半剖视的呈现方式，将电机内部的电枢绕组、换向器、碳刷组件、永磁定子、输出齿轮轴以及外壳结构完整展现，无需拆解即可清晰观察各部件的装配关系与位置布局。建模阶段针对不同部件的形态特征做了精准还原：电枢部分的绕组采用螺旋缠绕的实体建模方式，还原漆包线层叠缠绕的排布形态，区分绕组铜线与绝缘衬层的结构边界；换向器采用分段铜片与绝缘基体间隔排布的结构，精准匹配碳刷的接触位置，还原有刷电机的电流换向结构逻辑；碳刷与刷架部分还原了弹性压合的结构形态，呈现碳刷与换向器表面贴合的装配状态；定子部分的永磁磁瓦贴合在机壳内壁，还原磁瓦的弧形轮廓与固定方式；输出轴端加工有啮合齿轮结构，还原电机动力输出的传动连接形态；外壳部分采用半透明材质与不透明材质结合的处理，半透明区域对应机壳的非核心遮挡部分，既保留外壳的整体轮廓，又不遮挡内部核心结构的展示。材质渲染阶段针对不同部件的物理属性做了区分设置：绕组铜线设置为高反射度的红铜金属材质，还原铜质线材的金属光泽；换向器铜片设置为抛光铜材质，与碳刷的黑色石墨材质形成明确视觉区分；永磁磁瓦设置为哑光黑色硬质材质，还原铁氧体磁钢的质感；输出轴与齿轮部分设置为哑光钢质金属材质，还原机加工金属零件的表面质感；刷架与端部绝缘部件设置为棕红色热固性塑料材质，还原绝缘结构件的材质特征；半透明机壳部分设置为低透明度的浅茶色工程塑料材质，在保留外壳轮廓的同时保证内部结构可见。设计过程中参考了小型有刷直流电机的通用结构比例，对各部件的装配间隙做了符合实际生产要求的还原，确保各运动部件之间不存在结构干涉，绕组与磁瓦之间的气隙尺寸符合小型直流电机的常规设计参数，碳刷与换向器的接触压力位置、齿轮轴的支撑结构都符合真实电机的结构逻辑，既可以作为电机结构教学的直观演示模型，也可以作为小型机电产品设计中的动力部件参考模型，帮助设计者快速理解直流电机的内部构造与装配逻辑，为相关机电产品的结构设计提供直观的三维参考。
