精密注塑成型模具三维结构设计

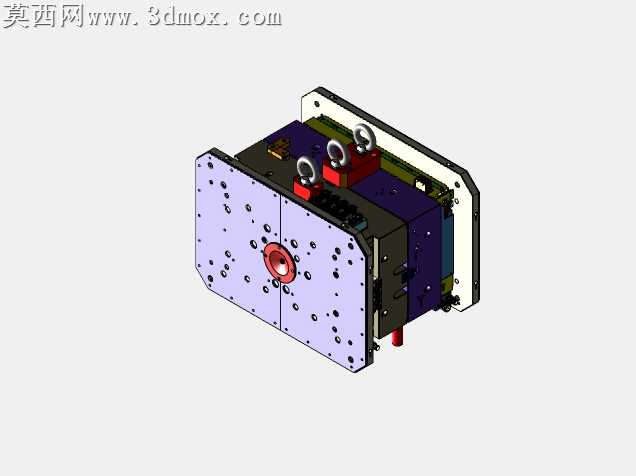

本套模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各功能部件进行独立建模后完成总装配校验，确保各部件间无干涉、装配公差符合量产加工要求。模型渲染阶段针对不同部件赋予对应材质属性：定模板、动模板等模架主体部件赋予调质模具钢材质，还原金属表面细腻的磨砂金属质感与加工纹理；吊环部件赋予镀锌钢材材质，呈现亮面金属的反光特性；内部流道、顶出机构部件根据功能差异分别赋予对应工程材质，区分不同功能模块的视觉表现，让整体结构层次清晰可辨。结构设计上，该模具采用两板模基础结构布局，定模侧设置主流道衬套，也就是浇口套，采用标准锥度设计保证注塑熔料顺畅注入型腔，定模板上均匀分布紧固螺栓孔与冷却水道接口，冷却水道采用循环回路设计，可在注塑过程中实现均匀控温，减少塑件成型变形；动模侧集成顶出机构、导向组件与型腔镶块，导柱导套采用对称布置，保证合模过程的定位精度，避免合模错位导致的塑件飞边问题；模具顶部设置标准吊环安装位，满足模具吊装转运的工程需求，侧方预留液压抽芯机构安装接口，可适配带侧凹结构的塑件成型需求。设计过程中优先采用标准化模架配件，降低后续加工与维护成本，对型腔、型芯部分采用镶块式设计，便于后续磨损后的更换维修，同时针对排气、熔接痕等注塑常见问题，在分型面位置预留排气槽结构，优化熔料填充流程，提升塑件成型质量。整体建模过程中对所有配合面进行公差校验，确保滑动部件如顶杆、导柱的配合间隙符合行业标准，既保证运动顺畅无卡滞，又避免溢料问题的出现，完整还原了量产型精密注塑模具的全结构细节，可用于模具结构教学、设计方案评审以及加工前的结构验证场景。
