车载传感器安装固定冲压支架结构

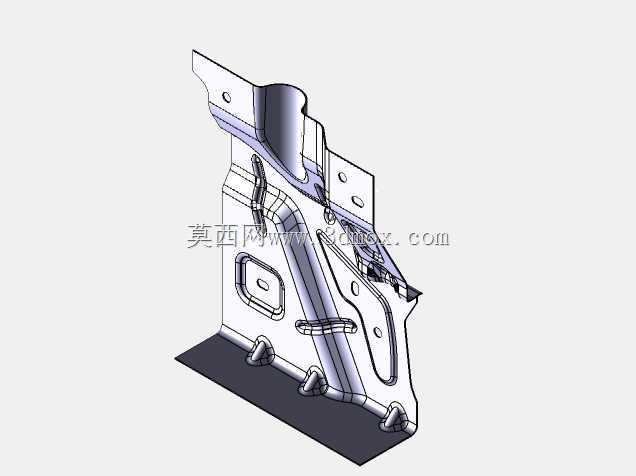

　　该支架属于车载传感器配套的安装承载结构，主要应用于乘用车车身舱内的传感器点位固定场景，承担传感器本体与车身钣金之间的连接载荷，抵消车辆行驶过程中产生的振动、冲击载荷，避免传感器因安装刚性不足出现检测精度偏移、连接松脱等问题。从结构设计来看，整体采用一体化冲压成型工艺制作，基材选用汽车常用的冷轧低碳钢板，兼顾结构强度与冲压成型性，主体折弯立边设置多道纵向加强筋，筋条沿支架受力方向延伸，在不增加板材厚度的前提下提升整体抗扭、抗弯刚度，避免长期受载出现结构变形。支架底部设置带翻边的安装平面，平面上预留四个凸焊螺母安装位，凸焊点位的位置度公差控制在±0.2mm范围内，可直接通过螺栓与车身预设的安装基座贴合固定，安装面的平面度公差控制在0.

　　1mm以内，保证连接后无装配间隙，减少振动传递过程中的异响风险。上部的传感器适配安装位设置仿形定位卡槽，卡槽轮廓与传感器底部的安装凸台完全匹配，同时预留两个定位销孔与一个螺栓过孔，装配时可先通过定位销完成预定位，再锁紧固定螺栓，降低装配对位难度，适配生产线的快速装配需求。侧边延伸的折弯翻边设置有线束固定卡扣位，可直接卡接传感器的连接线束，避免线束与周边运动部件产生干涉磨损，同时规整线束走向。设计过程中充分考虑了安装边界的避让需求，支架的外轮廓完全避开周边的车身加强梁、管线布置空间，最小安全间隙控制在8mm以上，不会出现装配干涉问题；整体结构的边角均做了圆角过渡处理，避免冲压锐边划伤装配人员或损坏周边线束、胶管。从受力维度校核，该支架可承受垂直方向15g的冲击载荷、水平方向8g的交变振动载荷，满足整车全生命周期的使用强度要求，表面采用电泳防锈处理，可适应舱内的温湿度变化、油污侵蚀等使用环境，不会出现早期锈蚀失效的问题。
