卡罗塞里亚车用防护承载支架结构设计

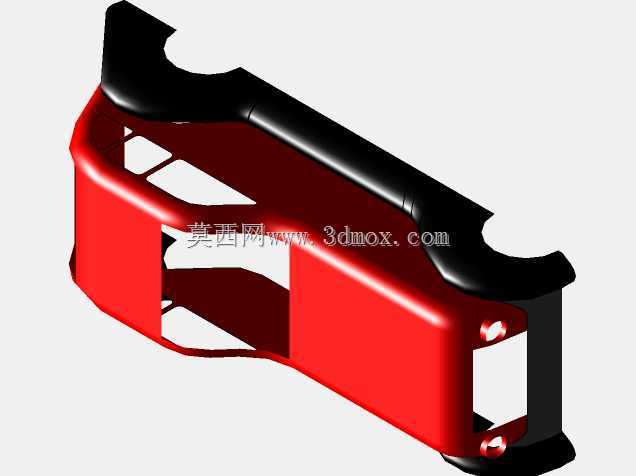

　　该结构件主要应用于乘用车辆座舱内部的功能部件承载场景，核心作用是为车载传感组件、配套电控模块提供稳定的安装基准，同时兼顾座舱局部的装饰防护需求，避免内部线束、精密元件直接暴露在驾乘人员可视范围内，也能在日常使用过程中阻挡异物磕碰、灰尘侵入对内部元件造成损伤。从结构设计逻辑来看，整体采用半包络式框架构型，主体红色区域为高强度注塑承载基体，边缘黑色部分为软质包覆防护层，两种材质通过嵌件注塑工艺实现一体化结合，无需额外装配紧固件，既减少了装配工序的累计误差，也能在边缘接触位置提供缓冲性能，避免硬质棱边对驾乘人员造成剐蹭。框架上预留的多处镂空结构并非单纯的减重设计，每一处开孔都对应内部元件的走线空间、散热通道以及安装对位基准，

　　其中侧面的方形开孔为传感元件的探测窗口预留了无遮挡光路，上下位置的圆形凸台结构集成了自攻螺丝安装柱，安装时可直接通过螺丝将整个构件固定在车身座舱的钣金安装基点上，不需要额外设计转接支架。设计过程中充分考虑了安装边界的适配性，整体外轮廓完全贴合座舱对应安装位置的内曲面弧度，两侧的弧形避让槽精准匹配车内原有扶手、饰板的安装空间，不会和周边现有构件产生装配干涉，安装完成后和周边饰板的贴合间隙可控制在0.3mm以内，满足整车内饰的装配精度要求。从功能特性上看，硬质基体部分采用玻纤增强改性PP材质，抗冲击强度可满足日常使用中的磕碰要求，长期使用不会出现形变松脱问题，软质边缘采用TPE材质，耐候性强，在高低温环境下不会出现开裂、发粘的老化问题。

　　整个构件的壁厚设计遵循均匀过渡原则，主体壁厚保持在2.5mm，安装柱位置局部加厚至4mm，既避免了注塑过程中出现缩痕、翘曲等成型缺陷，也保证了安装位置的结构强度，在承受50N的垂直载荷时形变量不超过0.2mm，完全满足车载元件的安装稳定性要求。结构上的加强筋沿着构件受力方向布置，在不增加整体壁厚的前提下将整体结构刚度提升了40%以上，同时筋位的布置避开了内部元件的安装空间，不会出现元件装配时和筋位干涉的问题。
