肘部注塑成型模具三维结构设计

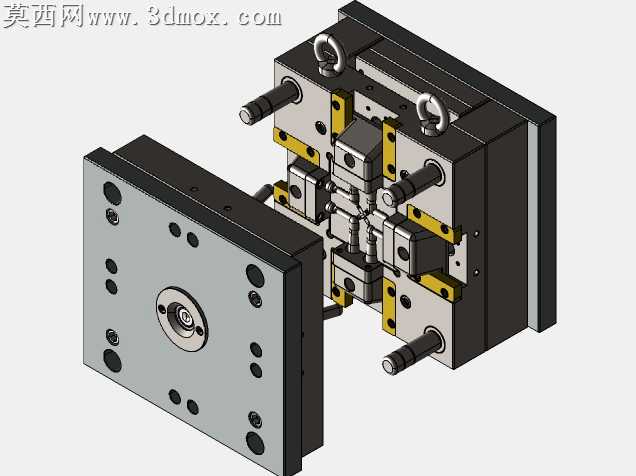

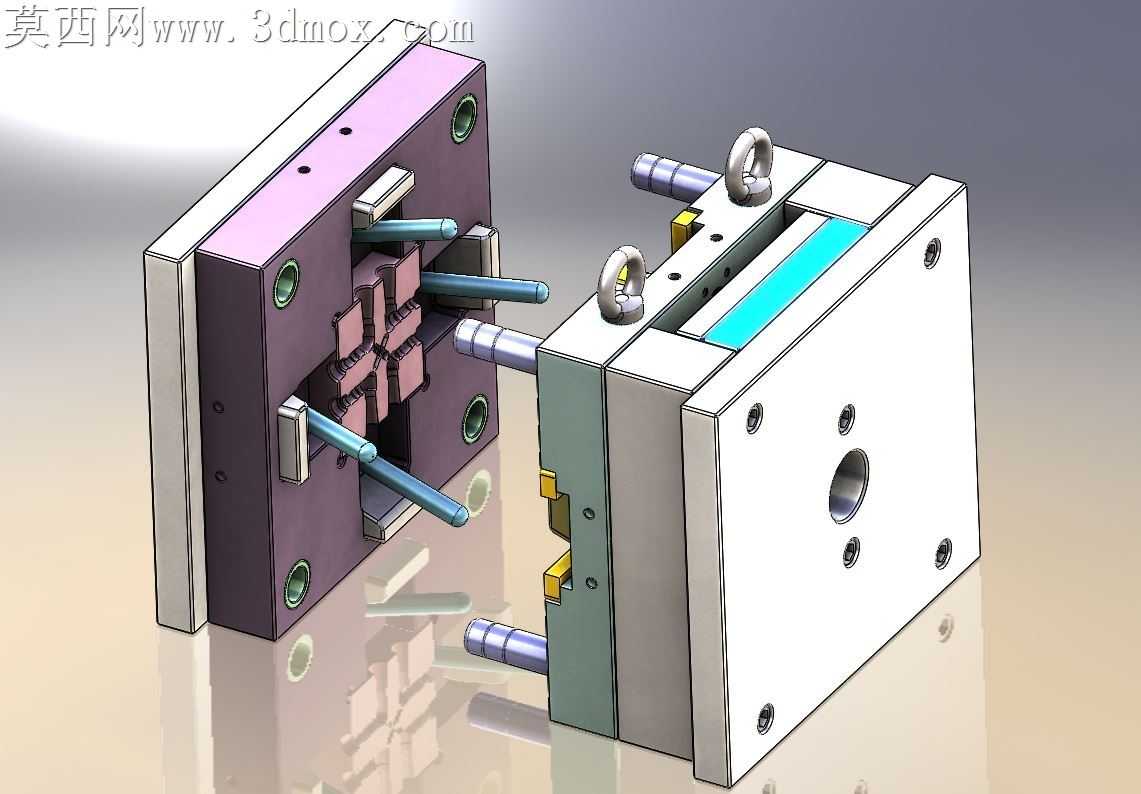

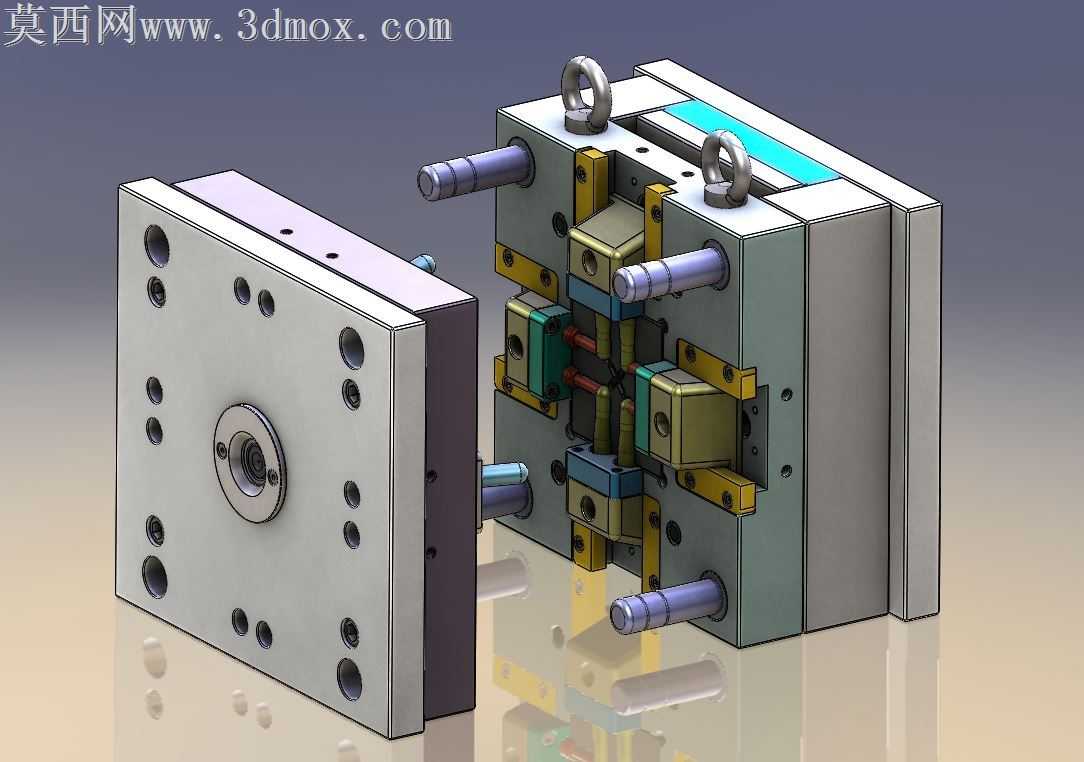

本作品为针对肘部类塑件设计的注塑成型模具三维模型，整体建模过程严格遵循注塑模具设计规范，在三维建模环境中完成了所有零部件的参数化搭建，从模架基础结构到内部成型、导向、抽芯、紧固等系统均做了精细化的结构还原。模型渲染阶段采用了工业级写实材质方案，不同功能的模具部件赋予了差异化的材质表现：模板类零件采用磨砂钢材材质，还原模具钢经过精加工后的哑光金属质感，表面的安装孔、定位孔边缘做了倒角细节处理，还原真实机加工的工艺特征；导柱导套部件采用抛光金属材质，表现出导向零件经过研磨处理后的光滑表面特性；内部的抽芯滑块、锁紧块等功能零件，分别做了不同的表面质感区分，部分耐磨零件做了表面处理的色彩区分，吊环部件采用镀锌金属质感，还原标准件的真实外观，整体渲染光影柔和，清晰展现模具开合状态下的内部结构层次。结构设计上，该模具采用标准两板模基础结构，针对肘部塑件的特殊形态，设计了多方向侧向抽芯机构，滑块组件通过斜导柱驱动，配合锁紧块保证注塑过程中的锁模力承受，避免成型时出现飞边缺陷；浇注系统采用中心浇口进料形式，保证熔体填充过程中的流动平衡，冷却系统围绕型腔周边布局，确保塑件成型过程中的冷却均匀性，减少成型后的翘曲变形问题；导向系统除了基础的导柱导套定位外，滑块部位额外设置了导向压条，保证抽芯动作的平稳顺畅，所有紧固件、定位销均按照标准件尺寸建模，还原真实模具的装配逻辑。设计思路围绕肘部塑件的成型需求展开，首先根据塑件的外形结构确定分型面位置，保证开模后塑件能够顺利留于动模侧，再根据塑件的侧向凹凸结构确定抽芯方向与抽芯行程，计算斜导柱的倾斜角度与长度参数，确保抽芯动作不发生干涉；模架尺寸根据型腔布局与成型压力需求选定，保证模具整体的刚性，避免注塑过程中出现模板变形问题，所有零部件的装配间隙均按照实际生产的公差要求做了预留，模型可直接用于模具设计的参考学习，帮助理解复杂侧向抽芯注塑模具的结构组成与动作原理。
