经典黑白拼接球面运动器材结构设计

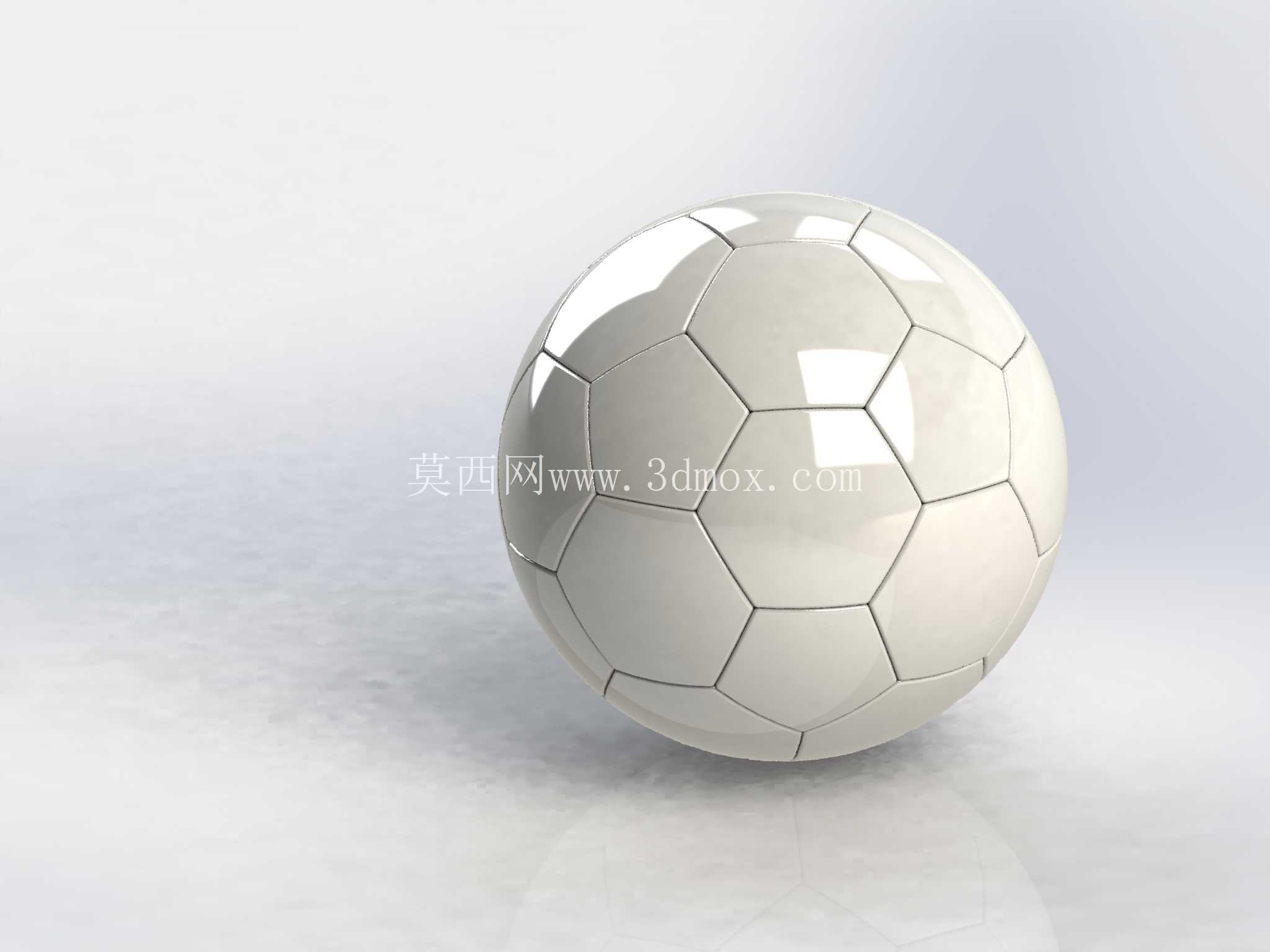

日常接触到的这类球面运动器材，核心结构逻辑是通过多块多边形面片拼接形成闭合正球形腔体，区别于一体成型的球形构件，拼接式结构能在保证球面圆度公差的前提下，大幅降低曲面加工的成型难度，同时适配不同表皮材料的裁切与贴合工艺。从实际应用场景来看，这类结构不仅用于专业竞技、日常休闲的体育活动场景，在文创展示、工业造型教学、曲面建模练习领域也常作为典型案例出现，很多刚接触三维曲面建模的从业者，都会选择这类球面拼接结构作为曲面命令练习的载体，因为它同时涉及到空间多边形定位、曲面缝合、圆角过渡、实体加厚等多个常用建模操作，能快速熟悉曲面建模的核心逻辑。

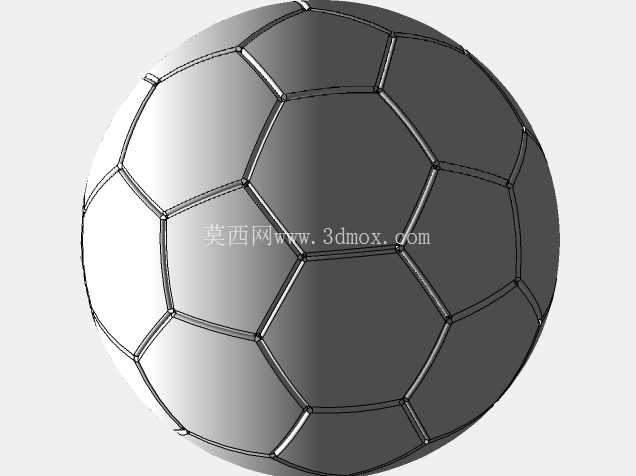

设计这类球面结构时，首先要确定球体的公称直径，常规成人使用的该类器材公称直径一般控制在215mm至225mm区间，球面的圆度公差需要控制在1.5%以内，避免使用过程中出现弹跳轨迹偏移的问题。面片排布采用经典的多边形组合方案，12块正五边形面片与20块正六边形面片交替排布，每块五边形面片的五条边分别与五块六边形面片的边完全贴合，每块六边形面片则间隔相邻三块五边形面片与三块六边形面片，这种排布方式能让所有拼接缝的长度保持一致，拼接后球面的应力分布更均匀，受外力冲击时不会出现局部应力集中导致的拼接缝开裂问题。

建模过程中需要先搭建空间定位骨架，以球心为原点，先确定所有五边形面片的顶点空间坐标，保证每个顶点到球心的距离完全相等，再通过顶点连线生成每块多边形的边界线，之后通过边界曲面命令生成每一块独立的面片曲面，所有面片生成完成后需要执行曲面缝合命令，检查是否存在曲面间隙或者重叠问题，缝合完成后生成闭合曲面实体，再对外表面的拼接缝位置做等半径圆角处理，圆角半径需要根据面片的厚度调整，一般控制在1.5mm至2mm之间，既能模拟真实拼接缝的凹陷效果，也能避免圆角过大破坏球面的整体弧度。实体加厚环节需要根据使用场景调整壁厚，如果是用于展示类的模型，壁厚控制在2mm至3mm即可满足结构强度要求，如果是用于实际功能验证的样件，壁厚需要提升至4mm至5mm，保证受冲击时不会出现凹陷变形。

从安装与适配边界来看，这类球形结构不需要额外的安装固定接口，作为独立构件使用时只需要保证外球面的光滑度，拼接缝位置不能有凸起或者毛刺，避免接触时刮擦表皮或者影响滚动轨迹。如果是用于装配到其他展示装置或者教学教具中，可根据实际安装需求在球体内部预留安装柱或者定位孔，预留结构的位置需要选在五边形面片的中心位置，避免破坏拼接缝的结构强度，同时要保证内部加装结构后的整体重心与球心重合，防止出现重心偏移导致的滚动异常。

实际生产环节中，这类拼接式球面结构的设计逻辑还能延伸到其他球形壳体产品的开发中，比如球形储罐、球形装饰外壳、儿童游乐用的球形构件等，都可以参考这种多边形拼接的曲面成型思路，将复杂的整球曲面拆解为多个易加工的平面类曲面单元，降低模具开发成本与加工难度，同时通过调整多边形的边长与数量，适配不同直径的球形产品设计需求。建模时需要特别注意面片之间的相切约束，每一块多边形面片的边缘都要和相邻面片保持G1连续，否则缝合后会在拼接位置出现明显的棱线，破坏球面的顺滑度，渲染或者3D打印样件时就会出现表面不平整的问题。另外在做曲面加厚时，要统一向内加厚，避免不同面片加厚方向不一致导致的实体错位，加厚完成后需要做实体干涉检查，确认所有拼接位置完全融合，没有内部缝隙或者重叠面。
