标准赛事用网球曲面结构三维建模

　　日常接触的网球看似结构简单，实则曲面造型的精度直接影响使用过程中的飞行轨迹、弹跳一致性与握持触感，在体育器材研发、运动场景仿真、教学演示道具开发等领域，精准的网球三维模型是不可或缺的基础载体。做这个模型的时候最先要敲定的是球体的基础尺寸边界，按照通用赛事用球的规范，球体直径控制在65.4mm到68.6mm之间，整体质量对应换算的实体密度偏差不能超过常规橡胶毛毡复合结构的合理区间，建模时先以旋转特征生成基础球面，避免直接用球体 primitive 带来的曲面分段棱角问题。

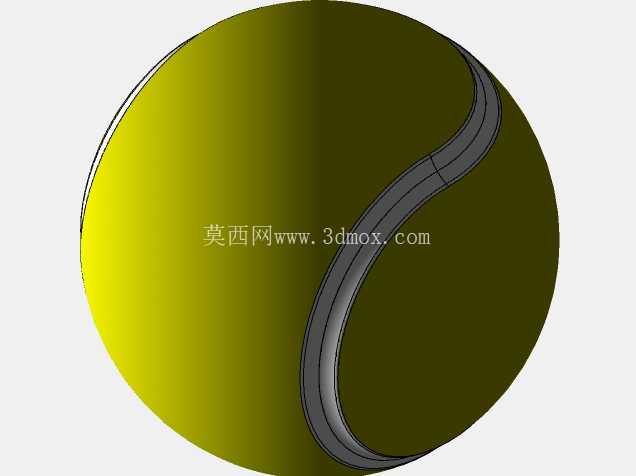

　　很多新手做网球模型容易忽略接缝处的凹槽结构，实际网球表面的S型拼缝不是简单的贴图纹理，是有固定深度与弧度的凹陷结构，这个结构不仅是两片毛毡的拼接边界，更是影响空气动力学表现的关键特征——飞行过程中气流经过凹槽会产生可控的湍流，降低风阻带来的轨迹偏移，建模时不能直接用投影曲线拉伸切除，要沿着球面的UV走向做投影放样，让凹槽的曲率始终和球面法向保持一致，凹槽宽度控制在5mm左右，深度控制在1.2mm到1.5mm之间，边缘做R0.8mm的圆角过渡，完全还原真实球体的拼接触感。从应用场景来说，这个模型可以直接导入运动仿真软件，配合空气动力学参数模拟不同转速下的网球飞行弧线，给体育训练设备的研发提供基础数据支撑，也可以用于网球发球机、网球收集装置的结构干涉校验——做发球机的拨轮、出球通道设计时，必须匹配网球的精确外形尺寸，不然容易出现卡球、出球角度偏差的问题，之前接触过的一款入门发球机就是因为采用的球体模型尺寸偏差超过2mm，导致出球轨迹离散度太大，后期改模花了近三个月时间。

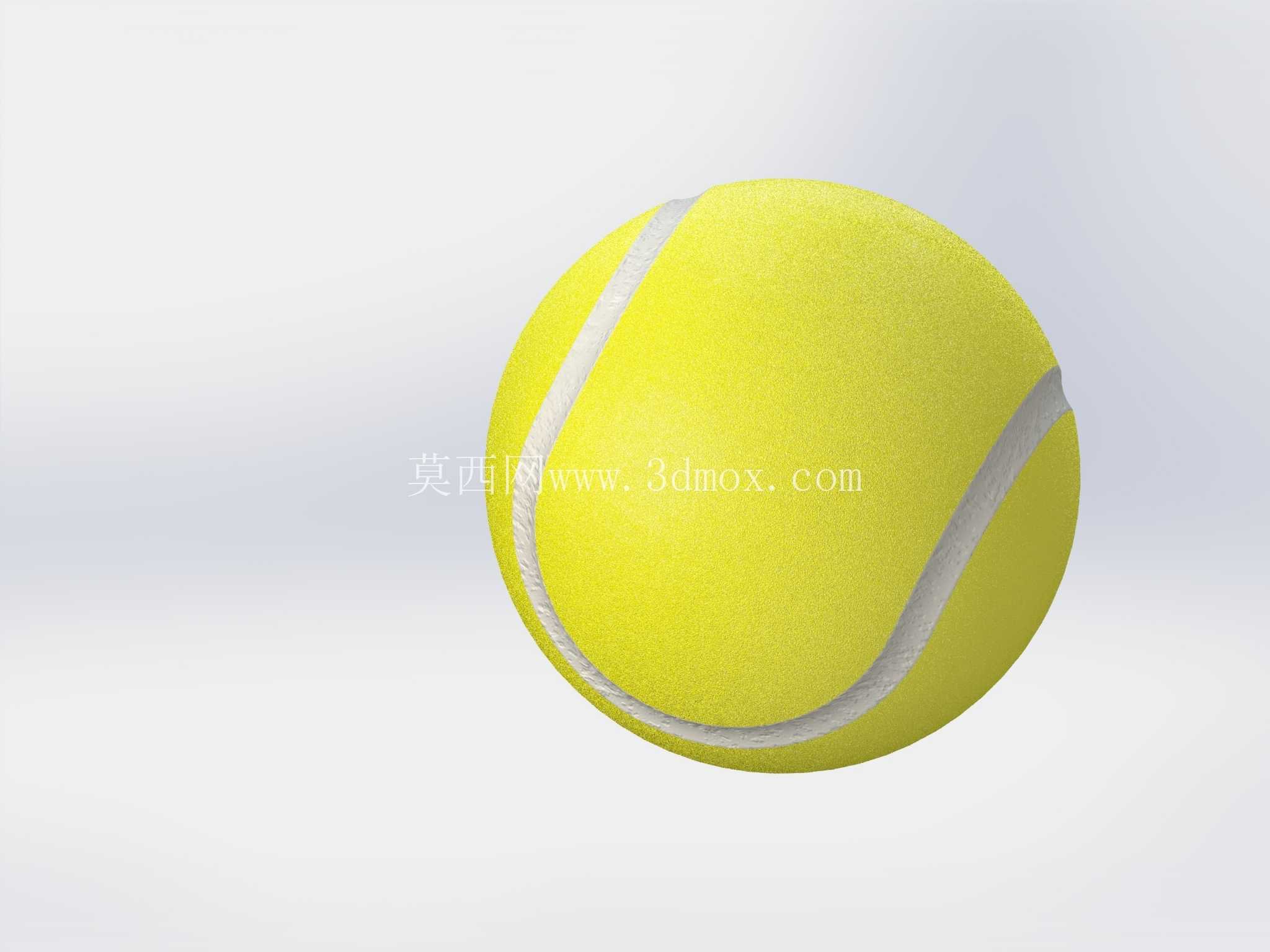

　　建模过程中还要注意球面的曲面连续性，基础球面做完之后要做曲率分析，确保整个球面的G2连续，不能出现局部曲率突变，不然渲染或者做3D打印验证的时候会出现明显的棱线；拼缝的S型曲线要做对称约束，两个半球的拼缝轨迹完全镜像，保证整个球体的质心落在几何中心位置，这一点对运动仿真来说至关重要，如果质心偏移超过0.5mm，模拟出来的弹跳轨迹就会和实际情况出现明显偏差。很多人做网球模型习惯用贴图代替表面的毛毡纹理质感，但从工程应用角度来说，不需要做微观的毛毡纤维建模，只要把拼缝的几何结构做准确，表面的质感可以通过外观材质参数调整实现，毕竟大部分场景下这个模型是用于结构匹配、运动仿真，不是做近距离的产品渲染宣传。另外在做安装边界匹配的时候，要考虑网球在不同夹持结构中的接触变形量，常规网球的邵氏硬度在55到60之间，夹持力作用下的径向变形量大概在2mm到3mm，所以设计配套的固定夹具、输送通道的时候，要预留对应的变形余量，不能完全按照刚性球体的尺寸做配合，这个模型在建模时保留了完整的参数化特征，可以直接调整直径、凹槽深度、圆角大小等参数，快速匹配不同训练用球、儿童用球的尺寸需求，不需要重新从零开始搭建曲面。

　　从结构设计的角度看，网球的两片式拼接结构其实是典型的薄壁曲面拼接案例，这种S型拼缝的设计不仅能让两片毛毡的贴合面积更大，在击球受力的时候能更好地分散冲击力，避免拼缝处开裂，建模时还原这个拼缝的弧度走向，也能给其他球面类产品的拼接结构设计提供参考，比如按摩球、玩具弹力球的外壳拼合设计，都可以借鉴这种曲面接缝的处理思路。整个模型的曲面没有碎面，所有特征都是可编辑的参数化特征，导入不同的三维软件都不会出现特征丢失、曲面破面的问题，不管是做结构干涉检查、运动仿真分析，还是做3D打印的原型验证，都能直接使用，不需要额外做几何修复。
