变压器配套法兰式安装填料函结构

　　在油浸式电力变压器的箱体出线部位，填料函是承担线缆穿舱密封、隔绝内部绝缘油渗漏、阻挡外部水汽粉尘侵入的核心结构件，这套带方形安装底座的填料函组件，适配中小型配电变压器侧壁或顶部的出线工位，也可沿用到同类型密封要求的常压储油、储液罐体穿线场景，替代传统的橡胶圈压接结构，解决长期运行后密封件老化松弛导致的渗漏问题。

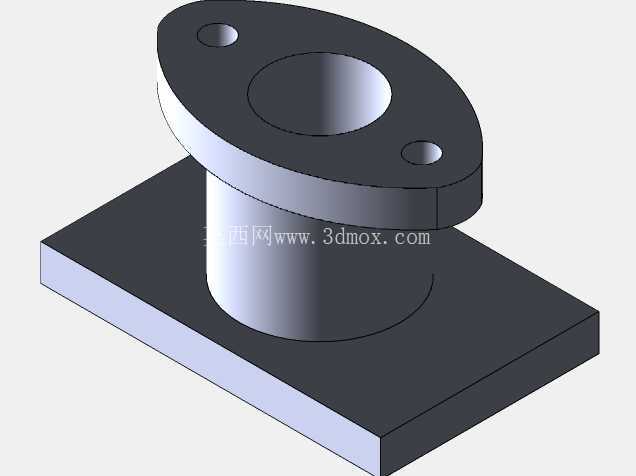

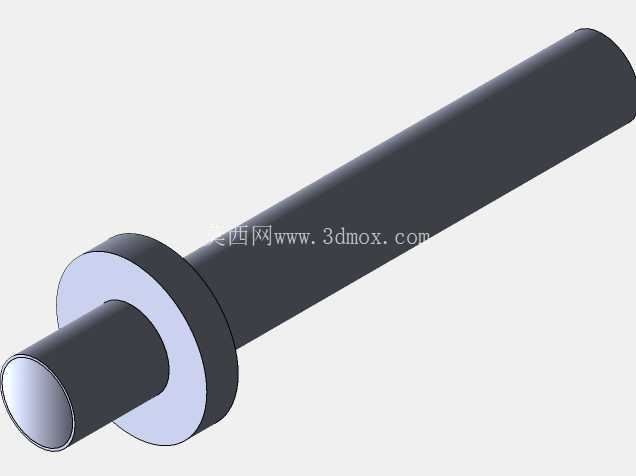

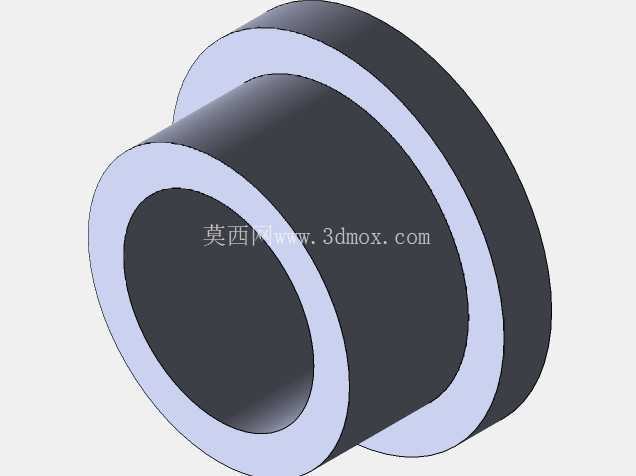

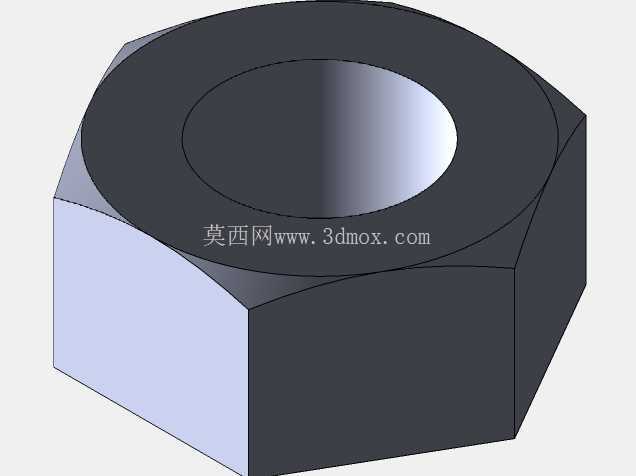

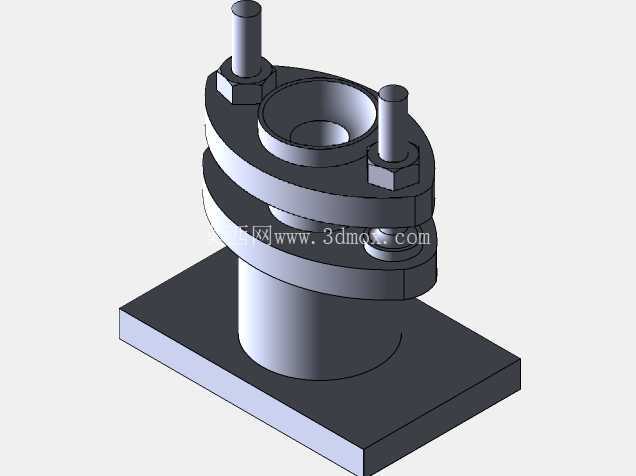

　　整套组件采用分层堆叠的装配逻辑，底部为整块铣削成型的方形安装底板，底板上预留的安装孔位可直接匹配变压器箱体预设的焊接螺柱，安装时无需额外在箱体上打孔攻丝，避免了箱体开孔带来的应力集中与渗漏隐患，底板中心的通孔为线缆穿入的主通道，通孔内壁做了0.5mm的倒角处理，避免穿线时尖锐边角割伤线缆外护套。底板上方叠装的两层环形压盖，下层压盖直接贴合底板上表面，中间预留的环形槽用于嵌入成型密封填料，上层压盖通过两侧的螺柱紧固件实现向下的压紧力，两侧螺柱对称布置在压盖的法兰耳位置，拧紧六角螺母时可保证压盖受力均匀，不会出现单侧偏压导致的密封填料形变不均问题，螺柱与压盖耳孔之间预留了0.2mm的间隙，可补偿安装时的微小对位偏差，降低装配对位难度。

　　设计过程中优先考虑了现场运维的拆装便利性，整套组件没有采用一体化焊接结构，所有零件均可单独拆卸更换，当密封填料老化失效时，无需拆卸整个安装底板，只需松开两侧螺母，取下上层压盖即可更换内部填料，大幅缩短现场运维的停机时间。压盖的中心通孔尺寸适配直径12-18mm的动力线缆，可覆盖大部分中小型变压器低压侧出线的线缆规格，若需适配更细的线缆，只需更换对应内径的密封填料即可，无需更换整套金属结构件，具备较强的适配扩展性。

　　从安装边界来看，方形底板的边长为120mm，安装时需在箱体表面预留至少140mm见方的平整安装面，保证底板与箱体表面贴合紧密，组件装配完成后的总高度为115mm，两侧螺柱顶端超出上层压盖20mm，预留了足够的螺母拧紧操作空间，无需使用特殊加长套筒即可完成装配。密封压紧行程设计为8mm，可适配不同硬度的密封填料，无论是传统的油浸石棉盘根还是新型的硅橡胶密封环，都能通过调整螺母的拧紧程度获得合适的压紧力，既保证密封性能，又不会因压力过大挤伤线缆外护套。

　　在实际工况验证中，这套结构可承受0.15MPa的内部油压无渗漏，完全满足油浸式变压器运行时的内部压力要求，同时金属结构件全部采用镀锌处理，可适应户外设备的防腐蚀要求，避免长期户外运行出现锈蚀卡死的问题。两侧对称的紧固结构相比单侧压紧结构，抗振动性能更强，在变压器运行产生的持续微振动环境下，螺母不易出现松动退牙，可长期保持稳定的密封压力，减少日常巡检的紧固维护频次。组件的所有棱角位置都做了R2的圆角处理，避免装配和运维过程中尖锐边角划伤操作人员，也减少了应力集中导致的零件开裂风险，适配变压器长达20年以上的全生命周期使用要求。
