人体工学布局游戏手柄结构设计方案

日常做消费电子外设结构设计时，手持交互类产品的握持贴合度永远是排在首位的评估项，这款游戏手柄的建模过程，最先敲定的就是握持段的曲面弧度，参考成年男性手掌自然蜷曲时的掌弓曲率，把主握把的外凸曲面做了12度的倾斜角，避免长时间握持时腕部处于强迫体位，握把末端做了圆弧收边，不会硌到手掌小鱼际位置，整体横向跨度控制在152mm，纵向握持深度110mm，这个尺寸边界能覆盖90%以上成年用户的单手握持范围，不会出现手掌过小握不住、手掌过大手指搭不到按键的问题。

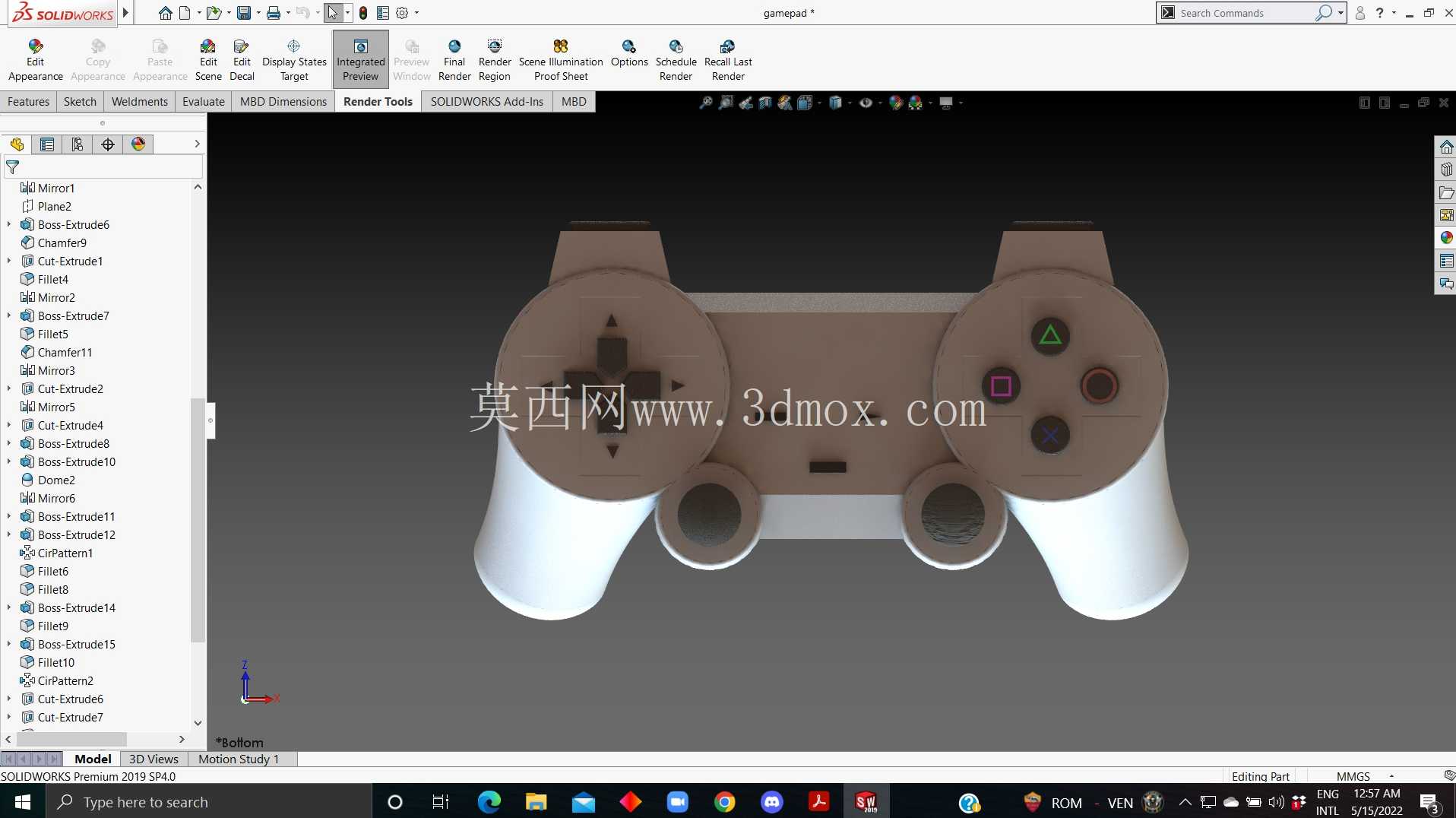

功能控件的布局完全贴合手指自然活动范围，左侧方向按键组布置在左握把上方32mm位置，刚好对应左手拇指自然放置的活动区间，四向方向键做了十字凸起棱边，盲操作时能快速通过触感定位方向，不会出现按偏的情况；右侧动作按键组采用菱形排布，四个按键的中心间距设为10mm，拇指滑动切换按键的行程控制在8mm以内，连续操作时不会有明显的手指拉扯感。左右两个模拟摇杆的高度做了差异化设计，左摇杆比右摇杆低2mm，对应左右拇指不同的施力角度，摇杆顶部做了内凹的磨砂接触面，拇指按压时不会打滑，摇杆的摆动倾角预留了18度的活动空间，能覆盖全量程的线性输入需求，不会出现摆角不足导致的操控精度受限问题。

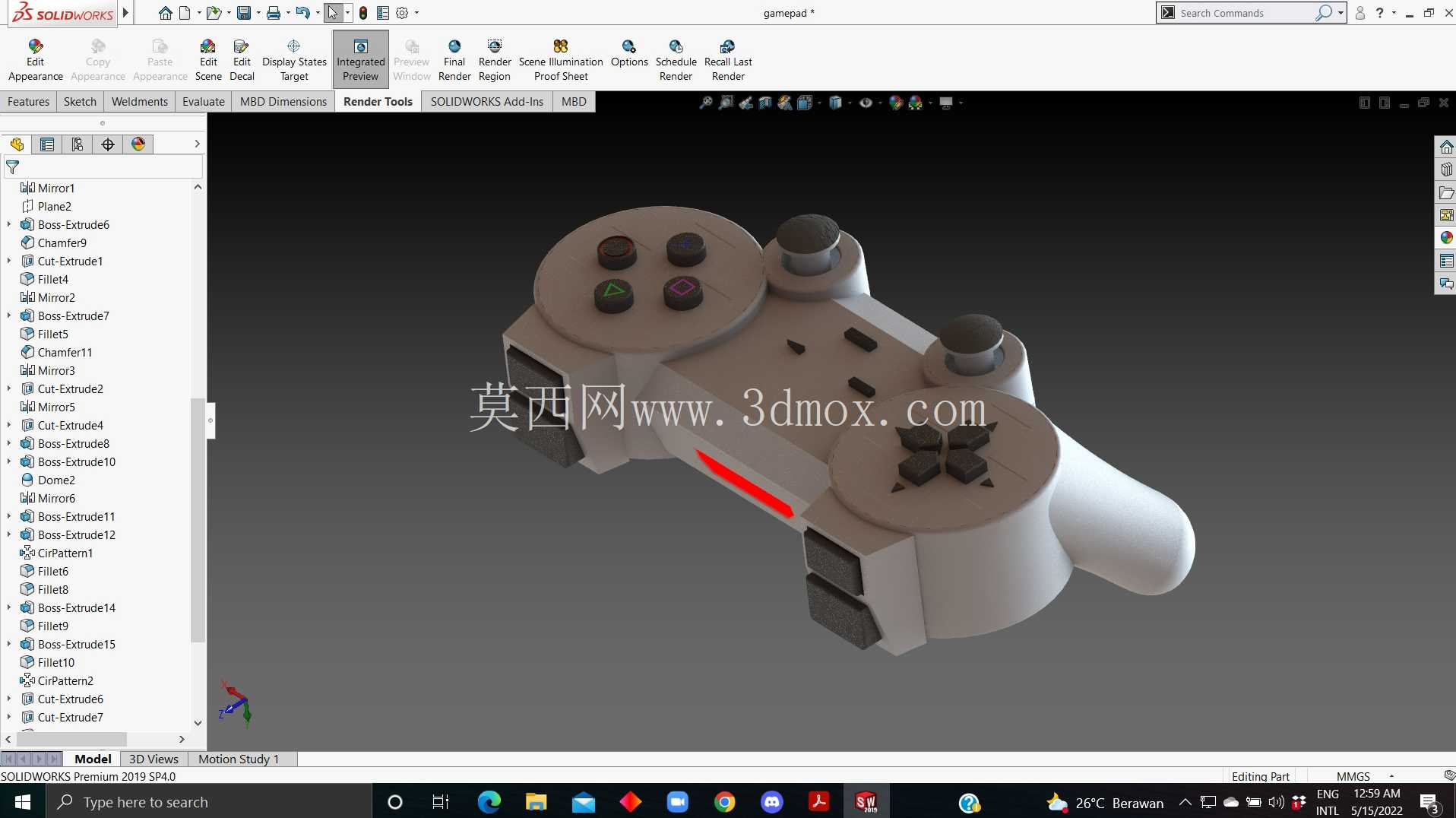

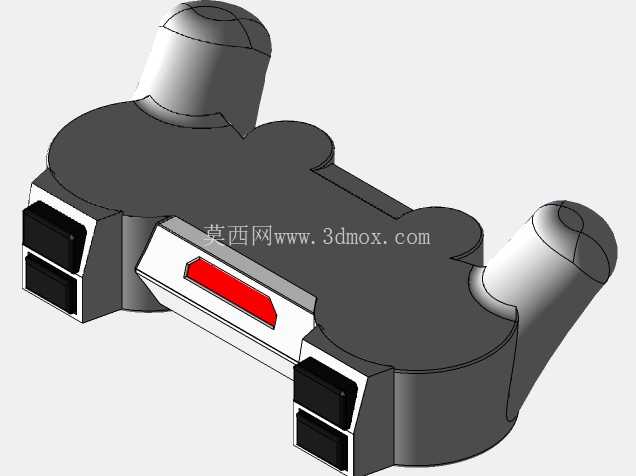

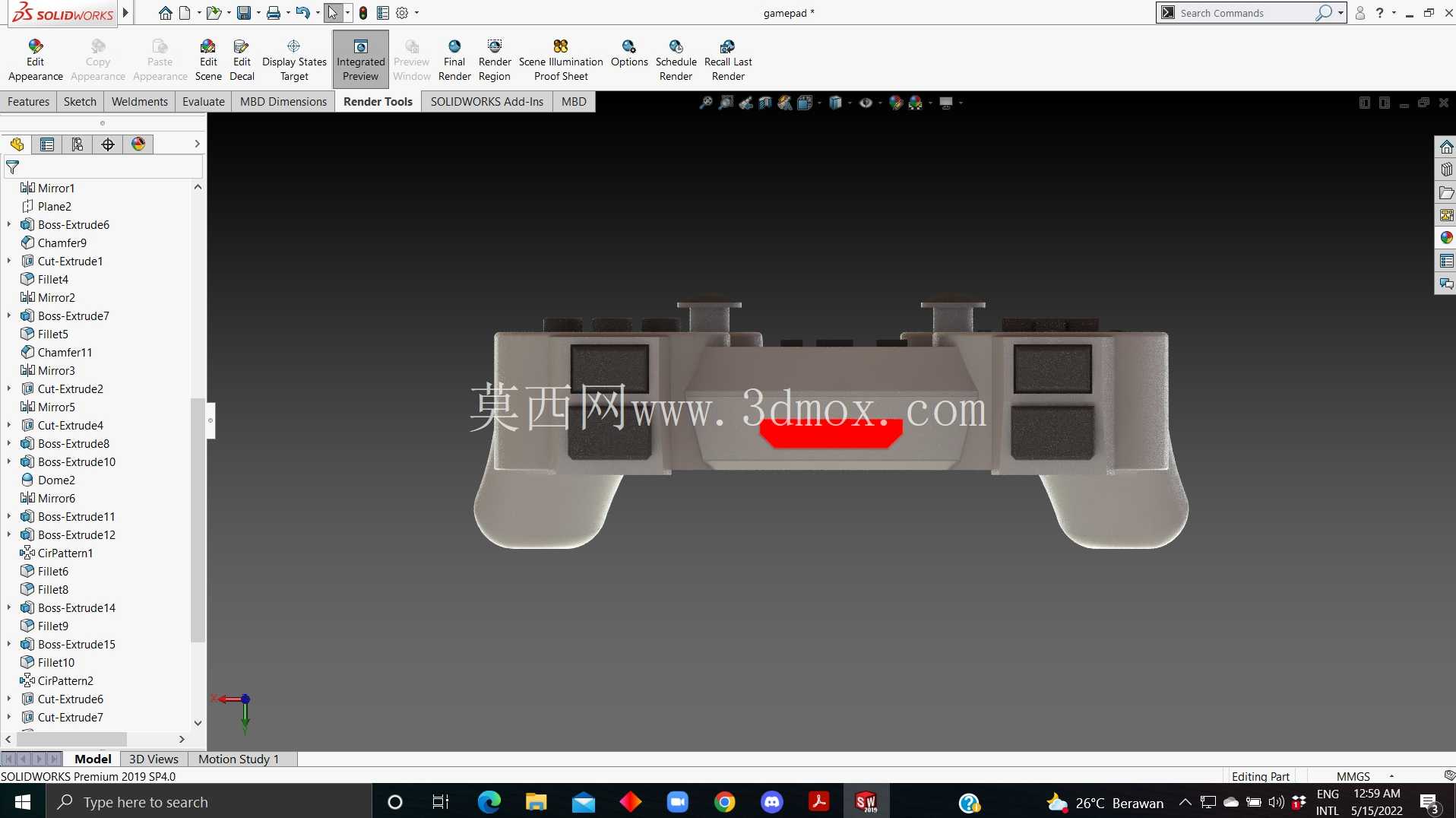

手柄中框位置布置了四个功能辅助按键，按键凸起高度1.2mm，按压力度设定在1.8N，触发行程1.5mm，既不会因为太灵敏出现误触，也不会因为按压力度过大导致长时间操作手指酸痛。手柄前侧的肩键采用分段式设计，上层肩键对应快速触发操作，下层扳机键做了弧形贴合指腹的接触面，扳机的转动行程预留了7mm的线性按压区间，能模拟真实扳机的按压反馈，适配赛车、射击类游戏的线性输入需求。手柄正面下方设置了一条状态提示灯带，灯带做了内凹的柔光处理，光线不会直射用户眼睛，同时能清晰反馈设备连接状态、电量状态信息。

结构拆分上，整个手柄采用上下壳扣合的装配方式，上下壳的止口做了0.8mm的搭接量，配合卡扣能实现无螺丝外露的外观效果，内部预留了22mm的腔体空间，足够放置主控电路板、锂电池模块以及无线通信天线，电池仓位置做了居中布置，能平衡左右握把的重量，避免长时间单手握持出现重心偏斜导致的手腕疲劳。所有按键的安装柱都做了加强筋设计，筋板厚度1.2mm，能承受至少10万次的按键按压不会出现柱体断裂问题，摇杆的安装位置做了0.5mm的安装间隙预留，避免装配公差导致摇杆卡滞。

实际应用场景中，这类手柄除了适配家用游戏主机、PC端的游戏交互外，还能通过调整按键映射逻辑，适配工业设备的手持遥控终端、虚拟仿真训练的交互终端，比如工程机械模拟操作、医疗设备的手持控制端，都可以基于这个基础结构调整按键定义，不需要重新开模做握持结构，只需要调整内部电路和按键功能标识就能快速适配不同的使用场景。建模过程中所有的曲面都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，后续做手板验证或者开模生产时，不会出现脱模困难、表面合模线明显的问题，所有的壁厚都控制在2mm均匀厚度，没有出现壁厚突变导致的注塑缩痕问题，筋板和立柱的位置都做了圆角过渡，避免应力集中导致的结构开裂。
