方程式学生赛车钢管式空间车架底盘结构

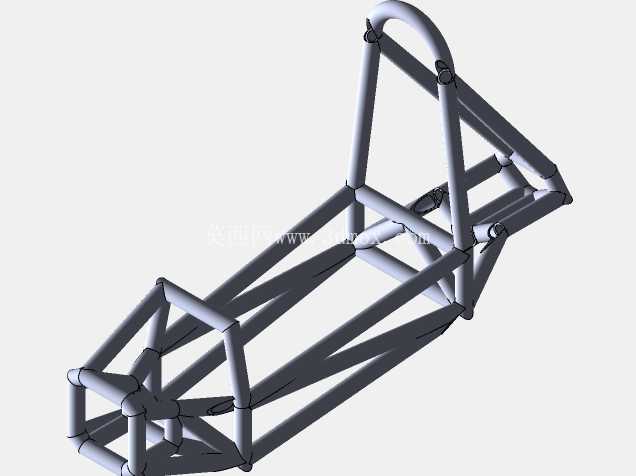

这套钢管桁架式底盘结构，是面向大学生方程式赛事场景开发的核心承载部件，整套结构完全围绕赛事规则要求与实际竞速使用需求搭建，没有冗余的装饰性设计，每一段管材的走向、节点的连接位置都经过受力逻辑的反复推演。从实际赛事应用场景来看，这类底盘需要同时满足多维度的性能要求：在高速过弯时要承受侧向加速度带来的横向载荷，在颠簸赛道行驶时要缓冲路面传递的纵向冲击，在急加速与紧急制动工况下还要抵抗动力系统、制动系统传递的反向扭矩，同时还要为车手提供足够的生存空间防护，在发生碰撞时通过管材的塑性变形吸收冲击能量，避免座舱结构发生侵入性形变。

整个底盘采用空间桁架结构形式，主承载管材选用冷拔无缝钢管，通过不同管径、壁厚的管材搭配实现载荷的梯度传递：座舱周边的防滚环结构采用大管径厚壁管材，构成核心的安全防护笼，直接连接前环、主环与侧边防撞结构的斜撑管材，按照力流最短路径布置，尽可能减少载荷传递过程中的结构形变；前舱区域的管材排布预留了悬架安装硬点、转向机构安装位与制动管路的走管空间，前防撞结构的管材采用倾斜排布形式，在发生正面碰撞时可以通过逐级溃缩吸收冲击能量，避免冲击力直接传递到座舱区域；后舱区域的桁架结构围绕动力总成的安装边界设计，预留了发动机、传动系统、差速器的安装点位，后悬的安装硬点直接集成在桁架节点上，减少额外的连接支架带来的重量增量。

设计过程中首先确定的是车手的人机工程边界，以95百分位的人体模型为基准，确定座舱的内部宽度、踏板安装位置、方向盘操作空间与座椅安装点的位置，在此基础上搭建主防滚环、前防滚环的轮廓尺寸，确保防滚环的最高点距离车手头盔顶部有足够的安全距离，侧边防撞结构的高度能够覆盖车手的躯干侧面。所有的管材连接节点都采用相贯线切割后焊接的形式，避免出现管材错位连接带来的应力集中问题，每一个节点位置都对应至少三个方向的管材交汇，让载荷可以通过多路径传递，避免单根管材失效后整个结构发生垮塌。

从安装边界来看，整套底盘的前部宽度根据前悬的轮距参数确定，预留了转向拉杆摆动的运动空间，避免转向过程中拉杆与车架发生运动干涉；后部的宽度匹配后悬的安装跨度，动力总成的安装点都设计了加强筋板，抵消动力输出时的振动载荷；底盘的底部平面保持统一的基准高度，为后续安装底板、电池组、散热系统提供平整的安装面，座舱底部的结构预留了安全带安装的硬点，安装点的位置按照赛事规则要求的角度布置，确保安全带在受力时能够保持正确的牵拉方向。

实际使用过程中，这类桁架式底盘相比一体式冲压底盘有更强的改装适配性，当赛事规则调整或者部件选型发生变化时，可以通过局部切割、补焊管材的方式调整安装点位，不需要重新开模制作整体结构，非常适合学生赛事团队的开发节奏，同时管材的采购、加工成本更低，团队可以在有限的预算内完成结构的制作与调试。结构设计时还考虑了维修便利性，易发生碰撞损伤的前部防撞结构采用可拆卸的连接设计，在发生低速碰撞损坏后可以快速更换，不需要对主车架进行切割修复，减少赛事过程中的维修时间。整个底盘的重量分布经过反复调整，通过管材壁厚的梯度变化，将整车的质心位置控制在车手座舱附近，前后轴荷分配接近50:50的理想状态，为赛车的操控稳定性提供基础的结构支撑。
