多工业机器人协同板材加工工作站

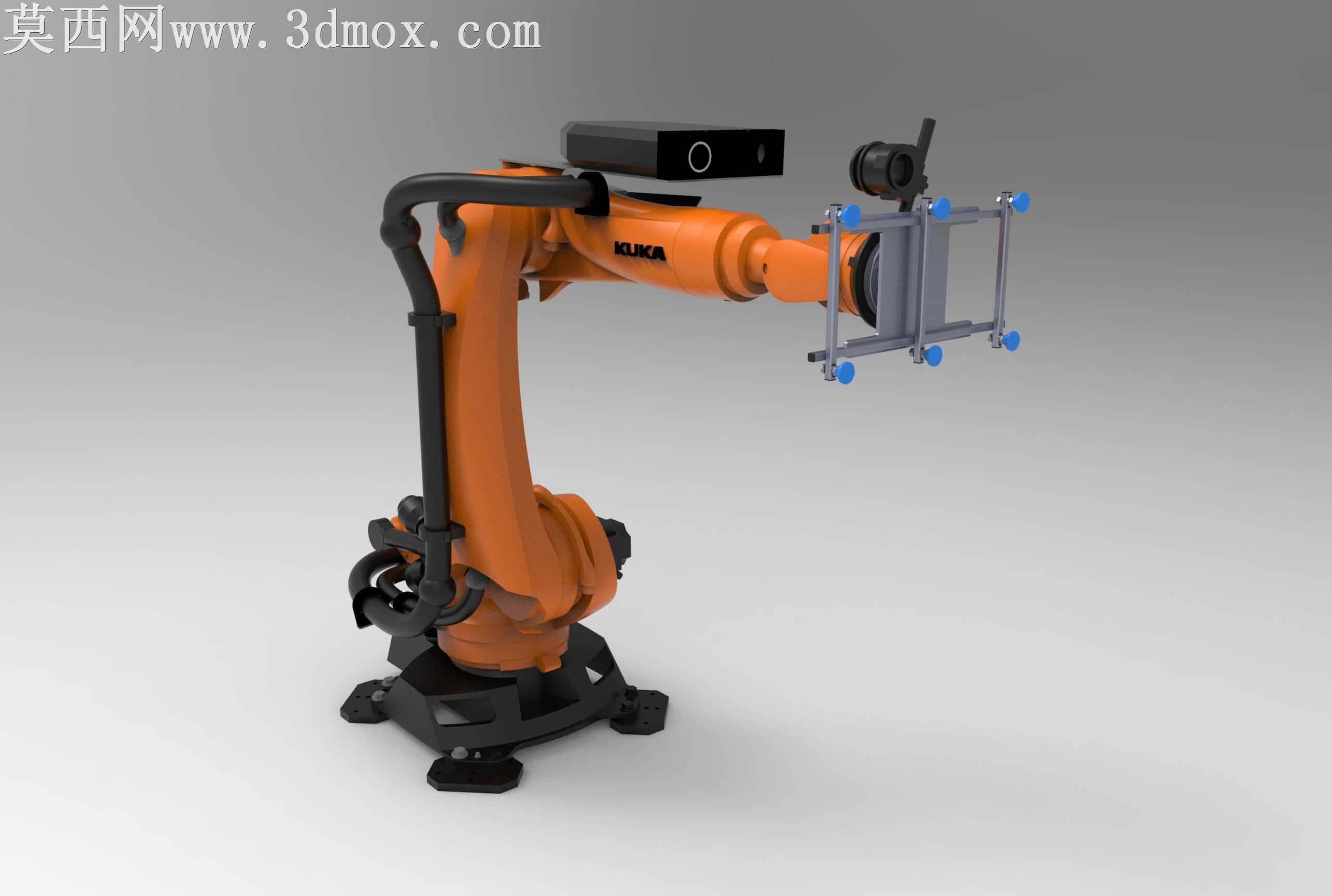

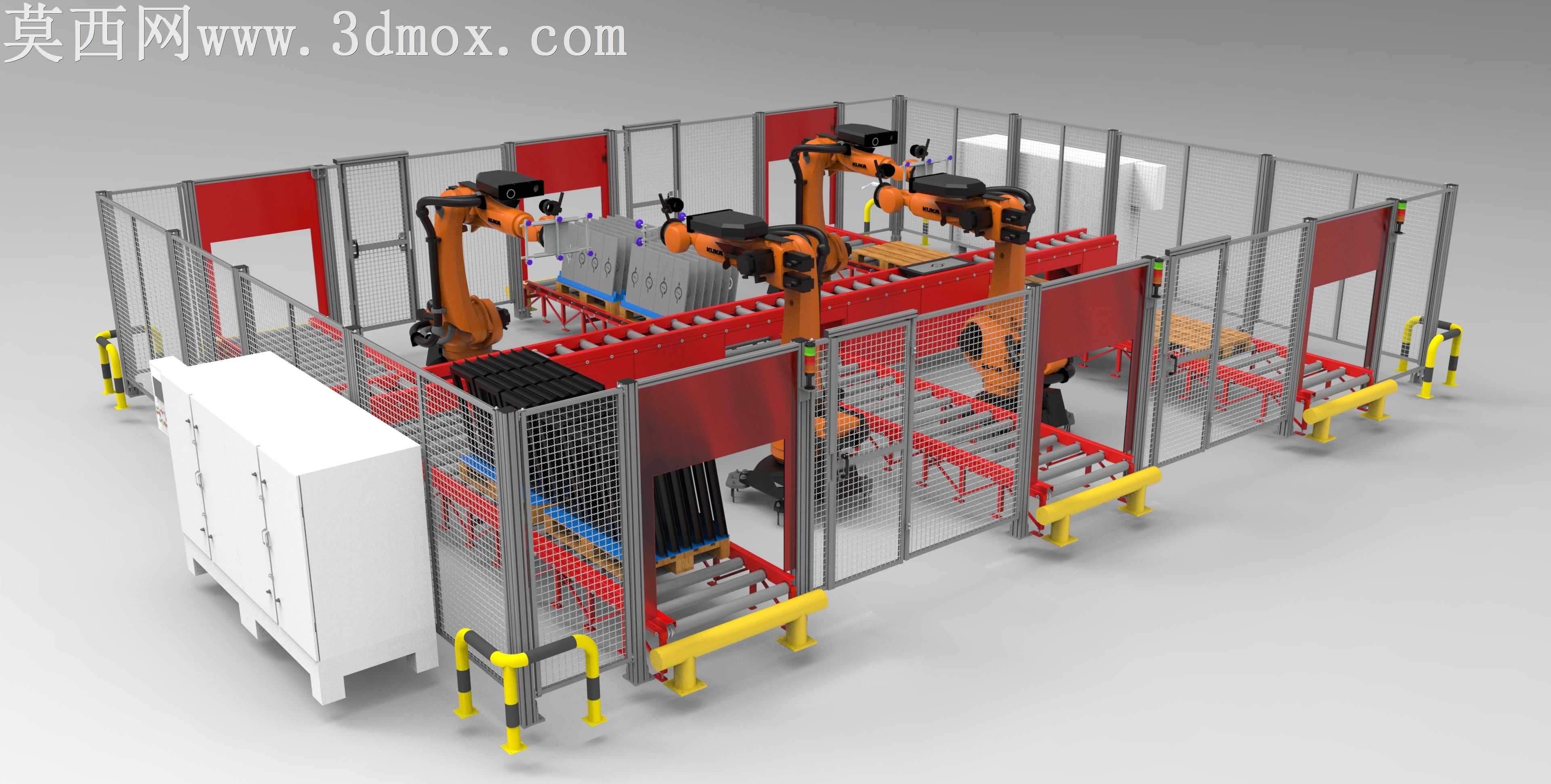

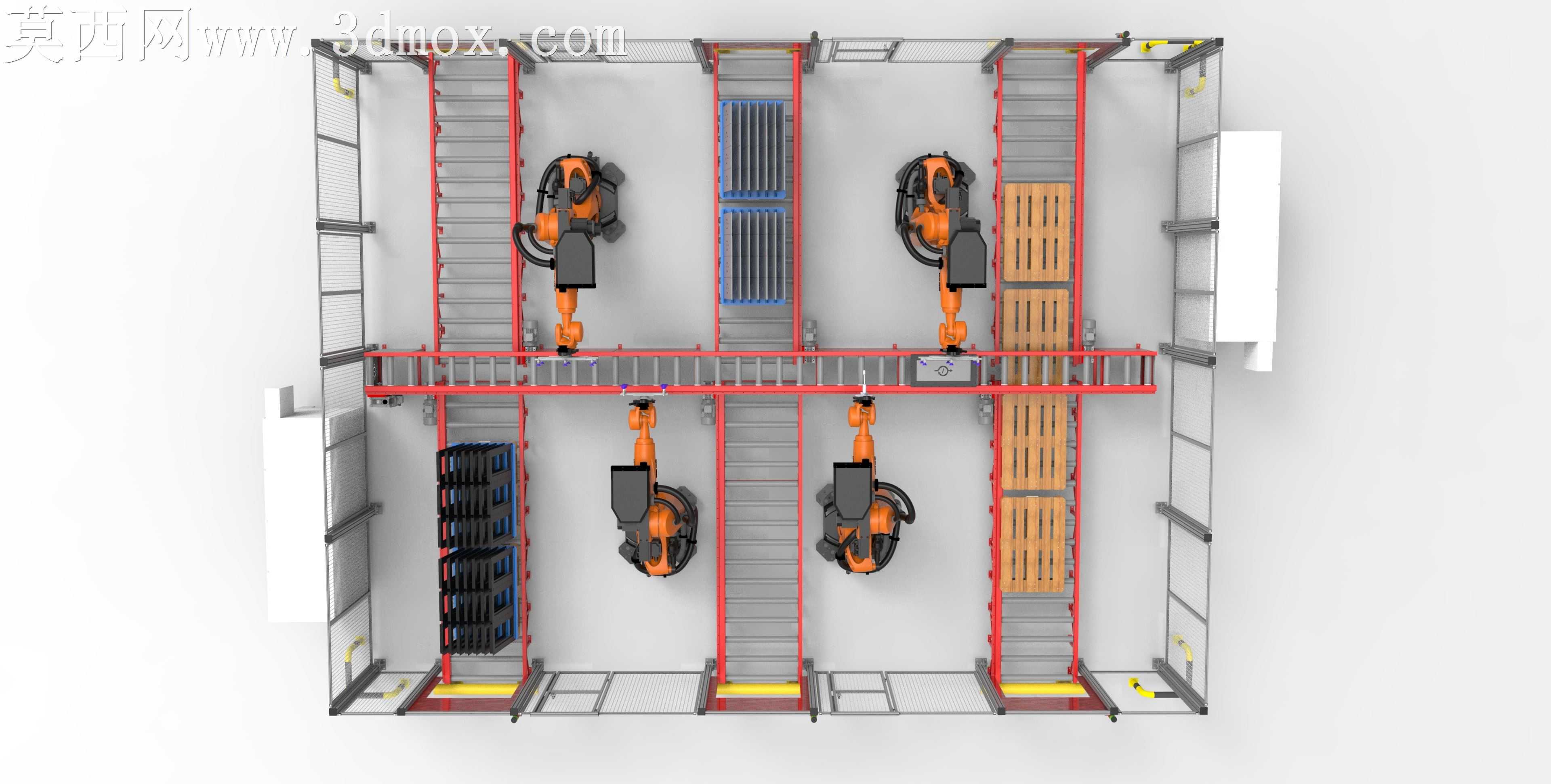

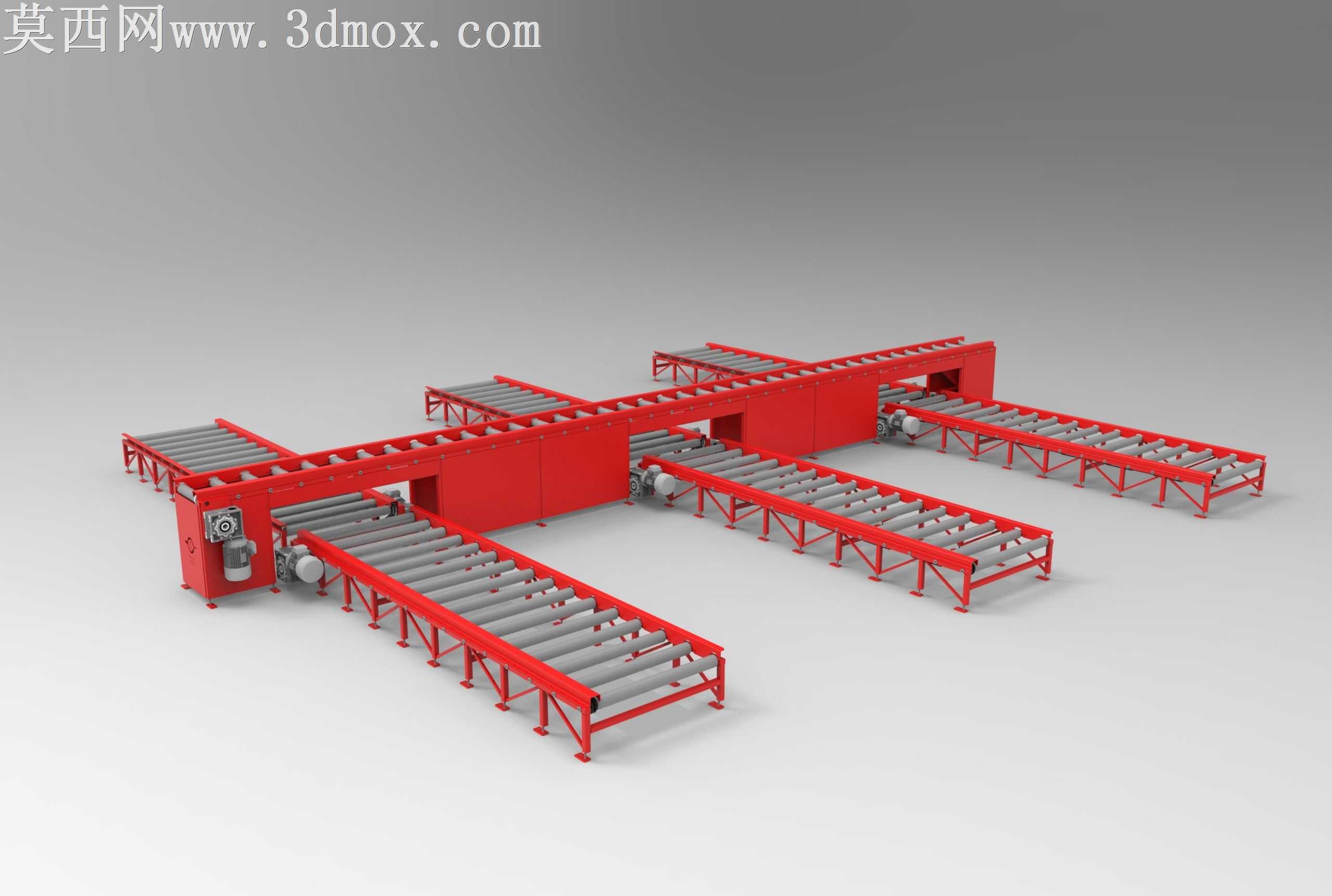

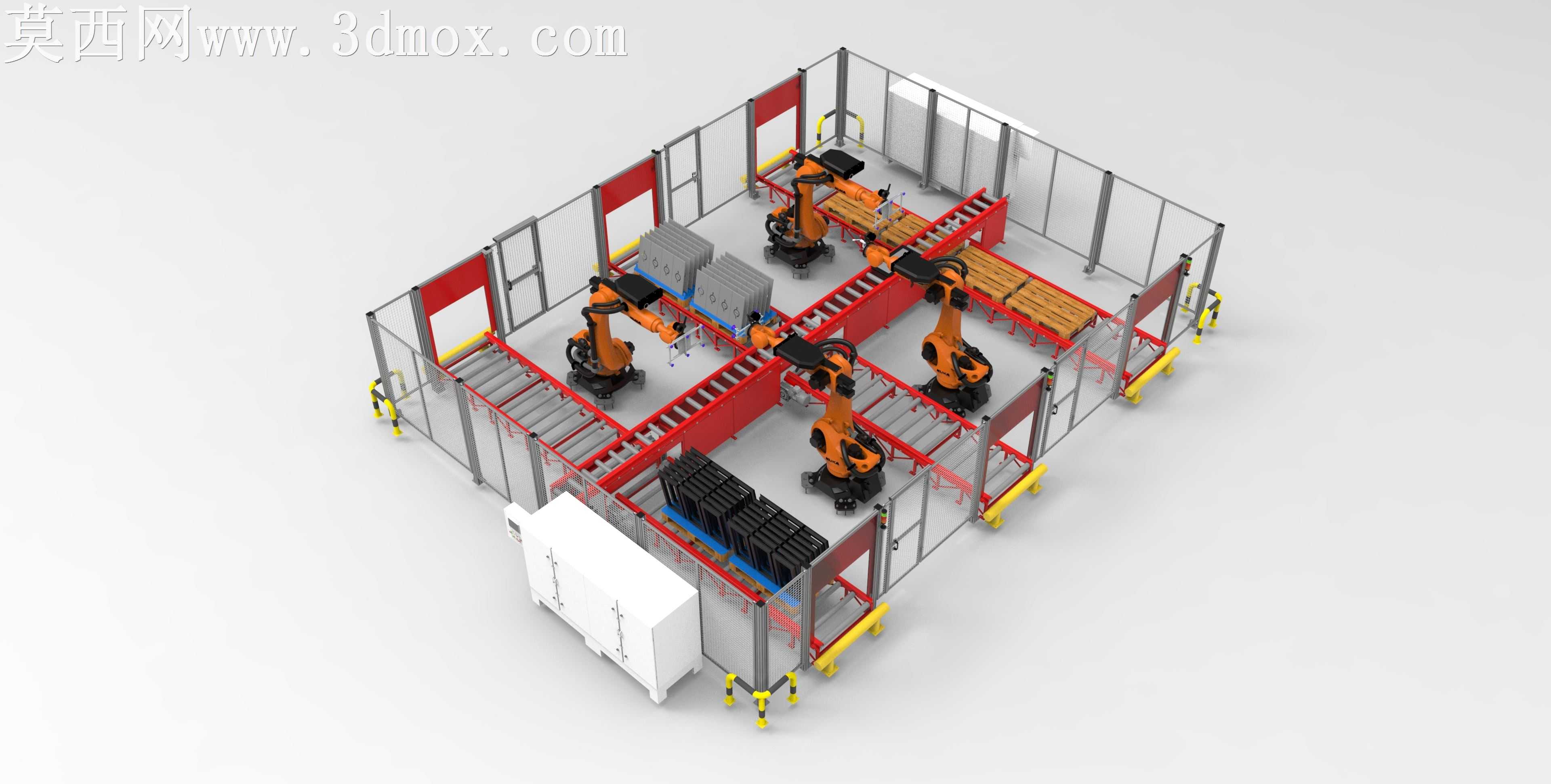

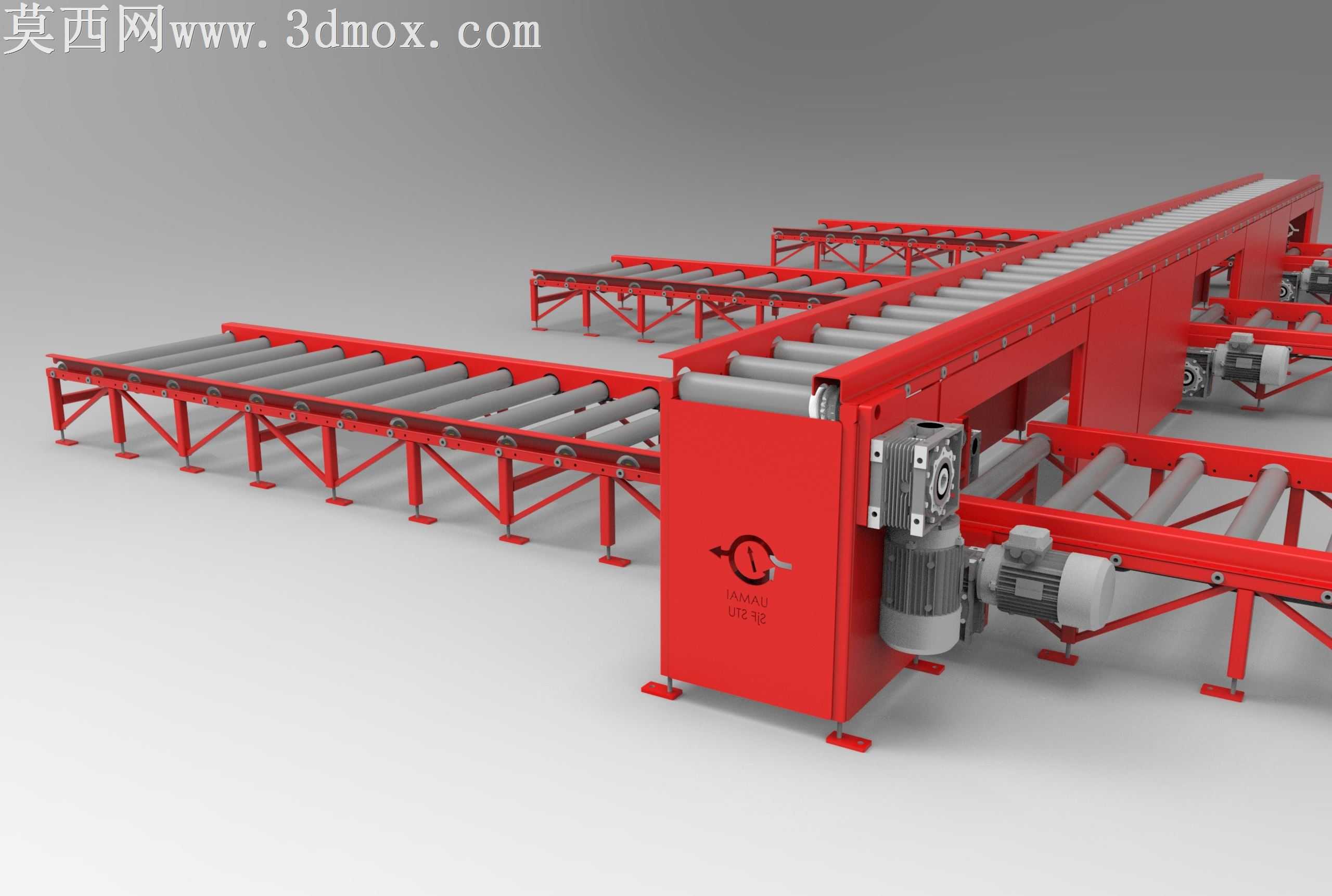

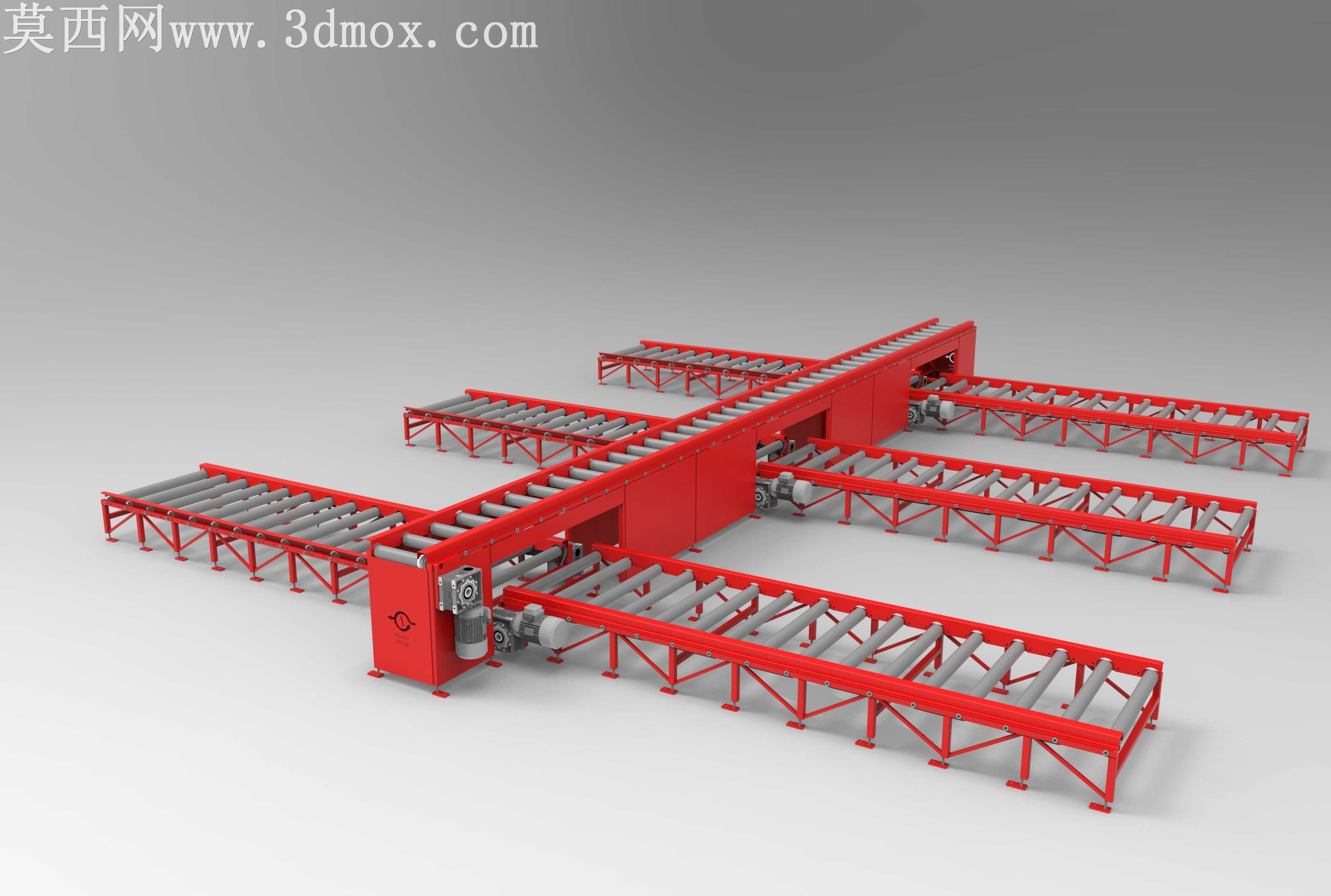

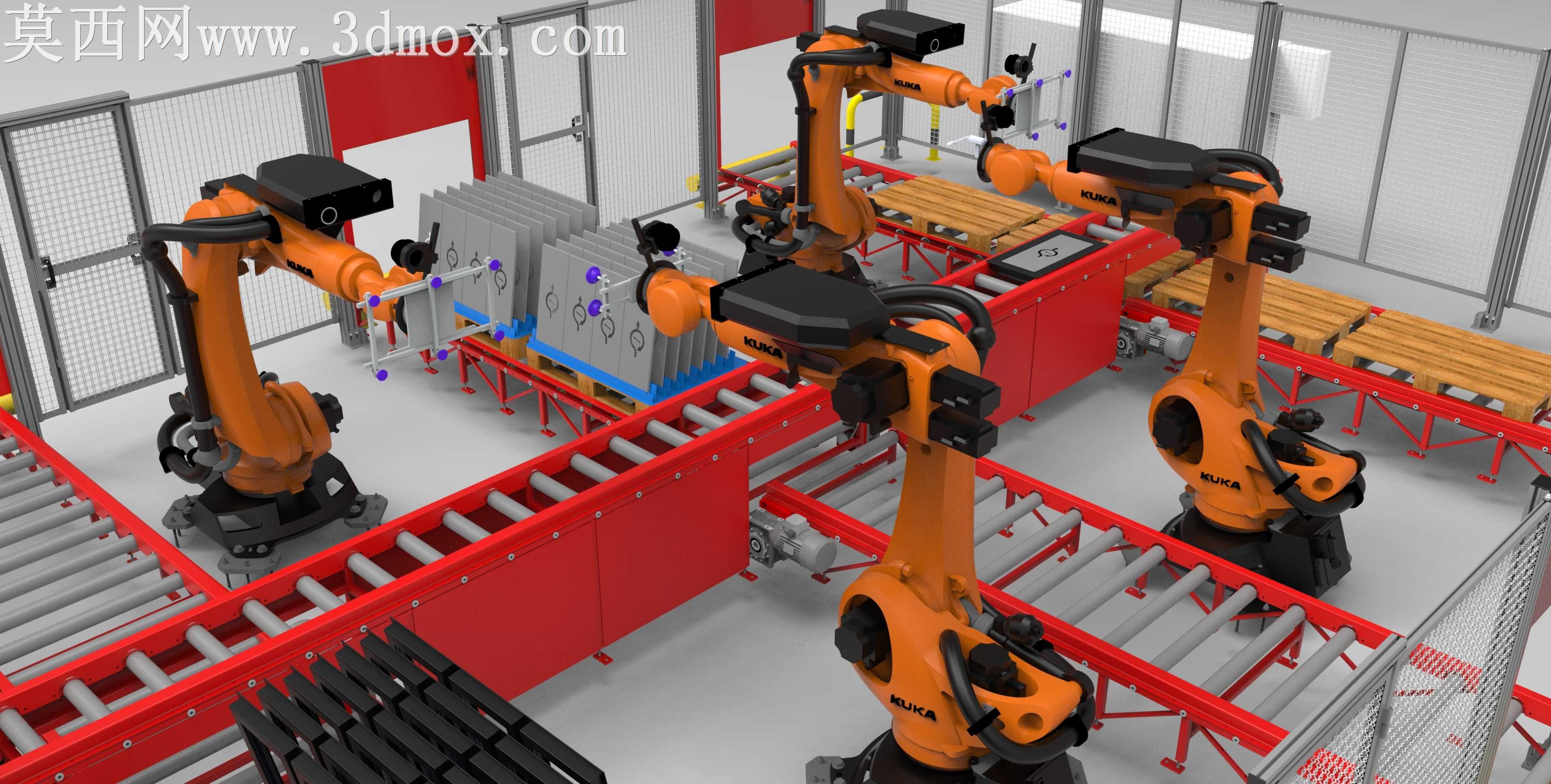

本套三维模型为多机器人协同板材加工自动化工作站，建模阶段完整还原产线全流程布局，采用参数化建模方式搭建各功能模块，确保各部件装配关系精准无干涉。整体工作站以四台库卡工业机器人为核心作业单元，配套辊式主输送机、专用托盘上料机构、框架移位组件、焊接工装夹具以及成品输出工位，外围采用网格状安全围栏搭配黄色警示防撞柱完成作业区域隔离，围栏设置带安全联锁的检修门，兼顾作业防护与运维便利性。建模过程中对工业机器人的关节运动轴、连杆结构做了精细化还原，可直观呈现各轴运动范围与作业半径；输送机部分还原了辊筒排布、驱动端结构、侧边导向挡边细节，夹具部分针对板材产品的抓取、定位需求，还原了真空拾取器、定位销、夹紧组件的具体结构，确保各机构动作逻辑符合实际产线运行规则。渲染阶段采用工业场景常用的材质体系，机器人本体采用哑光橙黑配色还原实机外观，安全围栏采用银灰色金属网格搭配红色防护挡板材质，输送机机架采用哑光红漆金属材质，防撞柱采用黄黑相间的警示配色，地面采用浅灰色哑光地坪材质，电控柜采用白色哑光钣金材质，通过光影调整突出各部件的结构层次与材质质感，整体渲染效果贴近真实车间产线的视觉效果。设计思路围绕板材加工全流程自动化展开，规划了清晰的作业时序：第一台机器人完成上料托盘取钢构架并放置到主输送机的动作，第二台机器人完成待加工框架移位、特殊托盘与弯曲板的上料定位，第三台机器人完成总成焊接作业，第四台机器人配合欧罗巴莱特工位完成成品排料输出，全流程无需人工干预，同时模型可导入虚拟仿真软件完成产线节拍模拟、干涉验证，为实际产线的搭建调试提供可靠的三维数据参考，各模块独立建模的方式也支持后续根据产能需求调整工位布局、增减作业单元，具备较强的拓展性。
