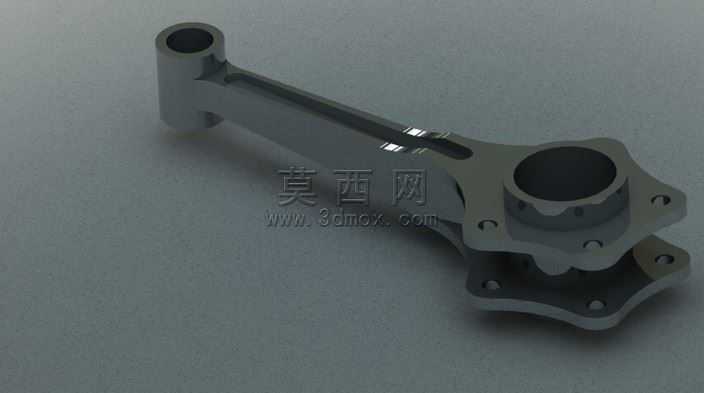

本作品为动力传动系统核心连杆主杆的三维建模设计成果,建模阶段以实际连杆工作工况为核心依据,先完成整体结构的轮廓草绘,精准定位大小端孔位的中心距参数,严格遵循连杆传动的运动轨迹约束,保证两端安装位的同轴度、平行度公差符合机械设计规范。建模过程中采用参数化特征构建方式,先完成杆身的变截面拉伸特征,针对杆身的工字型截面做精细化处理,该截面设计可在保证结构强度的前提下最大限度降低构件自重,减少动力传输过程中的惯性损耗,随后依次构建小端的衬套安装孔位、大端的分体式连接法兰结构,对法兰端的螺栓安装孔做沉头位与定位凸台的细节刻画,保证安装时的定位精度与连接可靠性。材质与渲染阶段,针对连杆不同部位的实际材质做区分设置:杆身主体采用锻钢材质,调配出带有细微金属磨砂质感的深灰金属材质,添加轻微的环境反射效果模拟锻件表面的氧化处理质感;两端孔位的内壁做精加工面处理,设置更高的光泽度与更低的粗糙度参数,还原机加工后的光滑金属表面;大端法兰的连接贴合面做细微的纹理处理,模拟实际零件的装配接触面加工痕迹。渲染阶段采用柔和的工作室三点布光方案,主光从侧上方投射突出杆身的轮廓线条与截面结构,辅光补亮暗部避免结构细节丢失,添加微弱的环境闭塞效果强化各连接部位的结构层次,最终渲染效果清晰呈现连杆主杆的整体形态与细节特征。结构设计层面,充分考虑连杆工作时承受的交变载荷特性,在大小端与杆身的过渡位置做圆弧过渡处理,避免应力集中导致的构件疲劳损坏,大端的分体式结构设计可满足曲轴装配的实际需求,法兰端的多螺栓孔位布局可保证大端盖与杆身的连接刚度,小端的整体式孔位适配活塞销的安装需求,整体结构完全符合内燃机连杆的实际设计逻辑,可用于结构教学、装配模拟、工况仿真等多种场景。
