高精度通风打孔盘式制动器三维设计

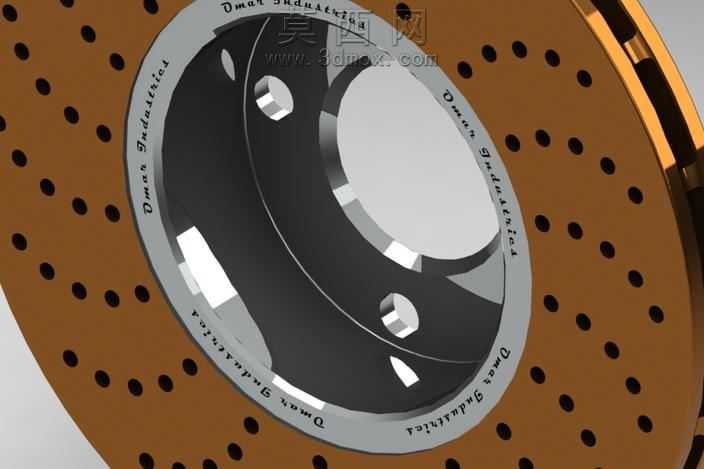

本作品为盘式制动器的三维数字化设计成果，建模阶段严格遵循机械设计规范，先通过草图绘制完成制动盘、轮毂连接位、安装孔位的基础轮廓约束，对制动盘盘面的通风散热孔采用圆周阵列特征完成排布，保证每一个散热孔的孔径、孔间距、中心距完全一致，避免出现阵列偏差影响后续结构仿真的准确性。建模过程中对制动盘的双层通风结构做了精细化处理，中间的导风筋条采用流线型曲面造型，既还原了真实制动盘的空气导流设计，也通过曲面加厚、实体合并等特征操作保证了模型的实体完整性，不存在破面、重叠面等建模缺陷。材质与渲染阶段，针对制动盘的摩擦工作面做了金属磨砂质感的材质调配，还原铸铁材质的哑光金属肌理，对盘面边缘的品牌标识区域做了轻微的蚀刻质感处理，中心轮毂连接位采用亮面金属材质区分，与摩擦面的粗糙质感形成视觉层次，同时为散热孔添加了轻微的景深效果，突出盘面的立体结构。结构设计上，完整还原了盘式制动器核心部件的装配逻辑，中心的定位凸台、螺栓安装孔、减重切口都按照实际工业产品的尺寸比例进行建模，摩擦环的厚度、通风层的间隙宽度都参考量产车用通风刹车盘的参数设定，既保证了外观的还原度，也能用于后续的制动热仿真、结构强度校核等工程场景。设计思路围绕实用性与还原度展开，摒弃了不必要的冗余装饰特征，所有结构特征都服务于制动器的实际功能：盘面的打孔设计用于制动过程中的散热与排屑，中心的异形切口用于装配定位与整体减重，双层通风结构用于车辆连续制动时的热量导出，避免制动盘过热出现热衰减。整个模型在建模完成后经过了多次特征检查，确保所有的装配基准、几何公差参考位都清晰可辨，既可以作为机械设计教学的演示案例，也能用于汽车制动系统相关的方案展示、结构参考。
