两级液环真空泵结构设计三维模型

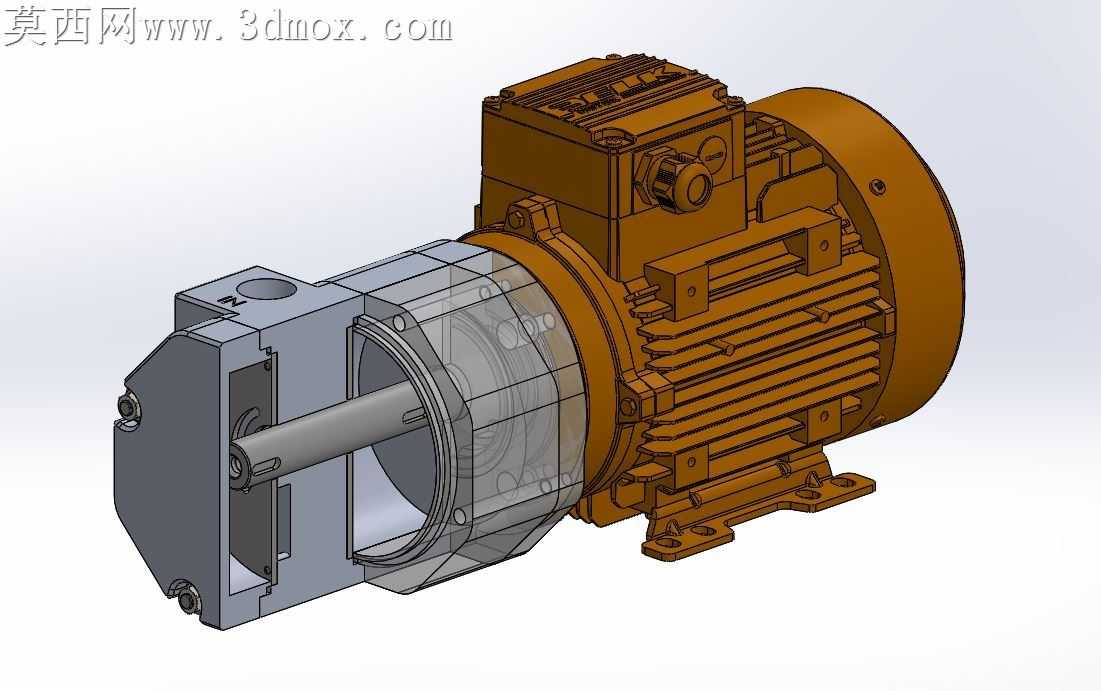

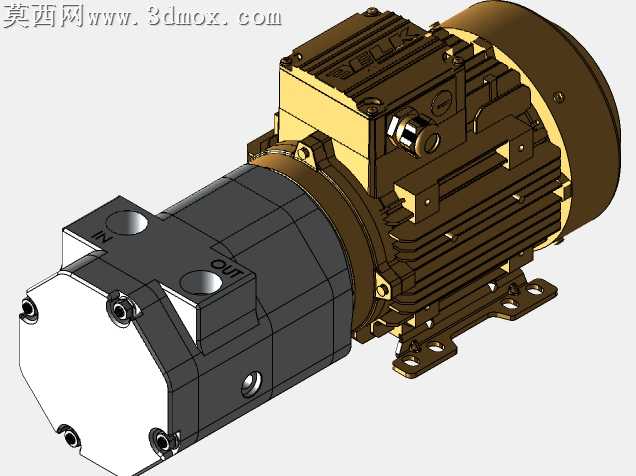

本模型为两级液环真空泵的完整三维结构设计，建模过程严格遵循泵类设备的实际加工装配逻辑，对泵体、叶轮、泵轴、端盖、连接架以及配套驱动电机的所有零部件进行了1:1比例的参数化建模，完整还原了设备的真实装配关系与结构细节。模型在渲染阶段采用了差异化的材质表现方案，将驱动电机部分赋予棕褐色金属漆材质，还原工业电机的铸铁外壳质感，对泵体的端盖、连接法兰等承压结构件赋予深灰色哑光金属材质，清晰区分不同功能的结构模块；同时对泵腔部分采用半透明材质进行展示，可直观呈现内部叶轮的安装位置、轴系的贯穿布局以及泵腔的流道形态，无需拆解模型即可观察内部核心结构的排布逻辑。结构设计上，模型完整呈现了两级液环真空泵的串联级间结构，清晰展示了两级叶轮的同轴布置方式、泵腔的分隔密封结构、轴端的密封组件安装位、进出口法兰的连接尺寸结构，以及泵体与驱动电机之间的连接支架、联轴器的装配结构，所有安装孔位、连接止口、加强筋结构均按照实际加工工艺要求设计，无遗漏的工艺特征。设计过程中充分考虑了设备的实际生产加工可行性，针对泵体采用铝+黄铜的材质搭配方案，对过流部件、叶轮等核心工作部件的结构进行了优化，既保证了泵体运行时的结构强度，也兼顾了液环工作介质下的耐腐耐磨性能，同时合理规划了各零部件的壁厚、安装间隙，确保模型可直接用于后续的生产加工参考、装配工艺验证以及产品性能仿真分析，完整复现了两级液环真空泵从动力输入到真空作业的全结构链路。
