卧式单级离心泵成套结构三维设计

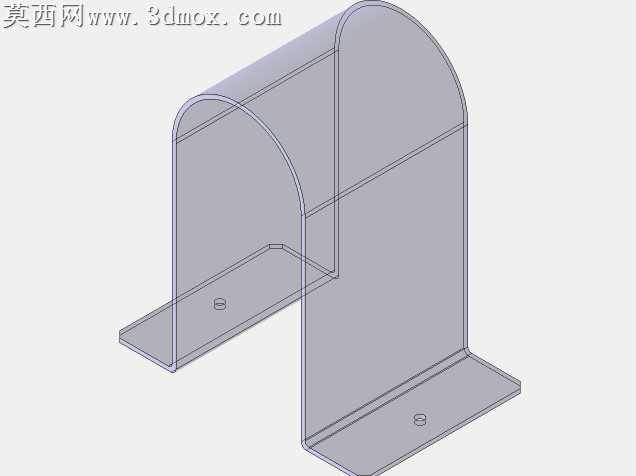

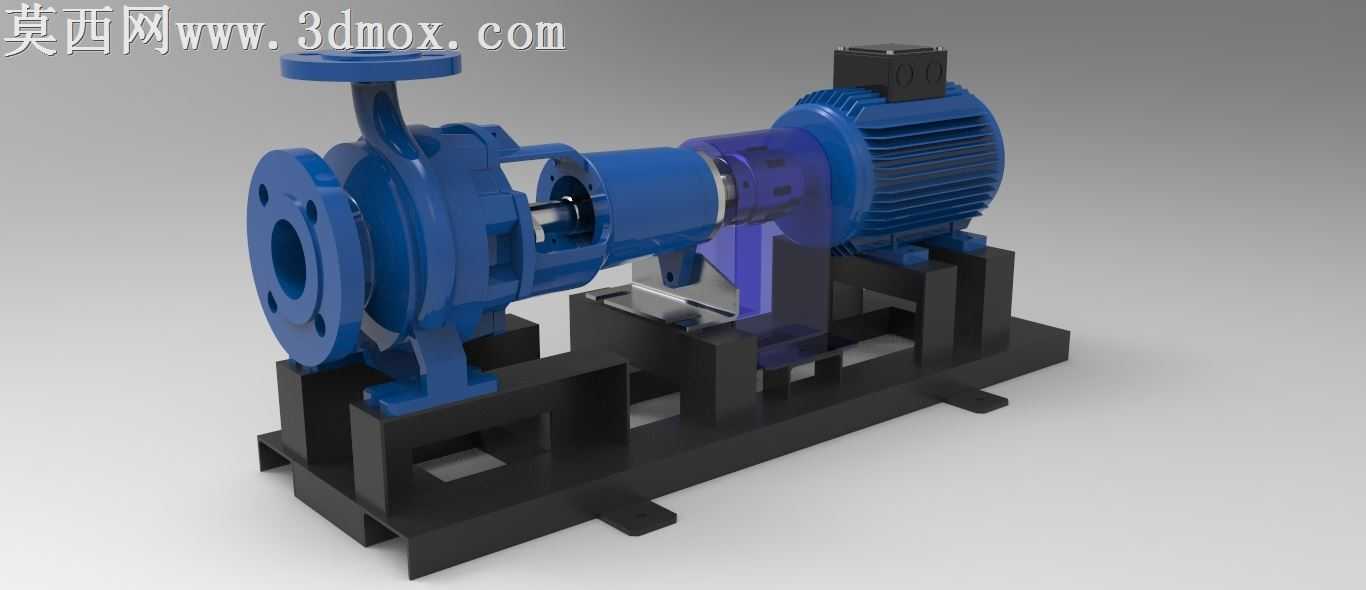

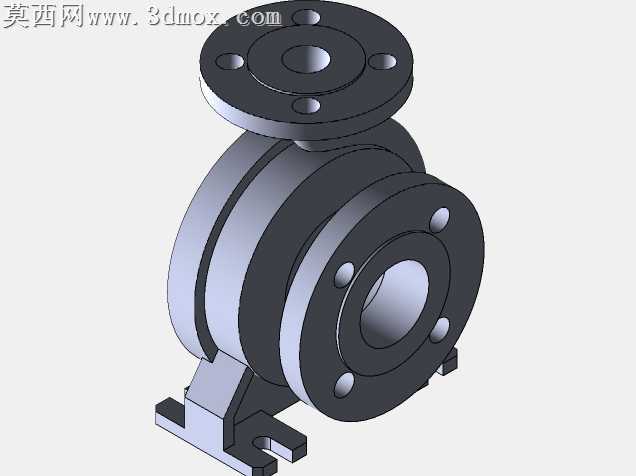

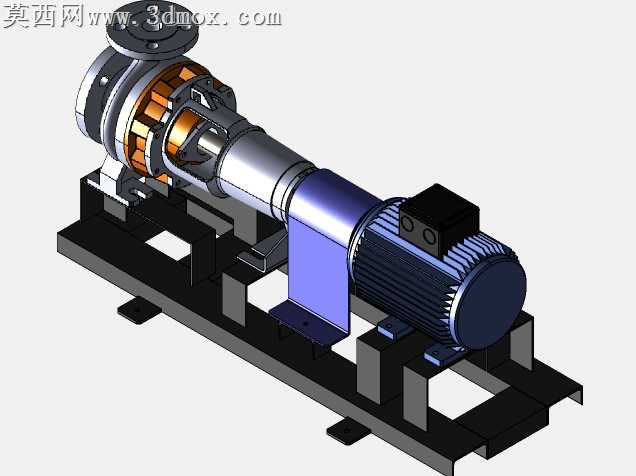

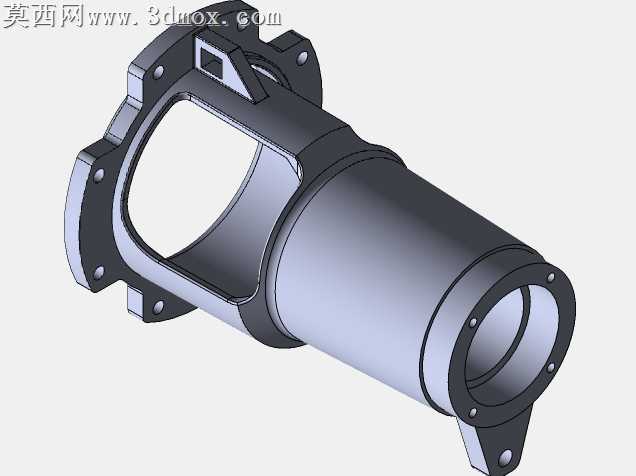

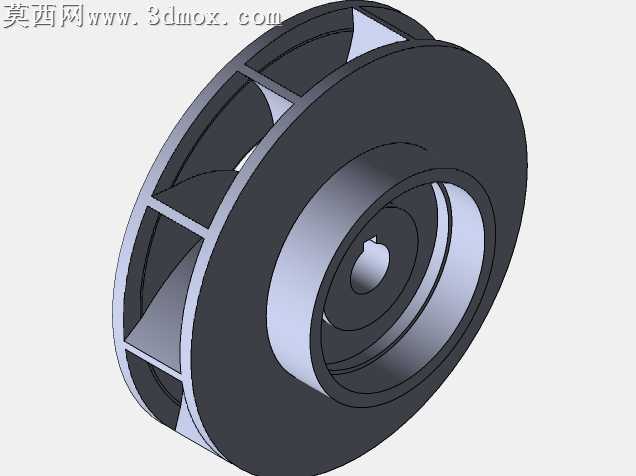

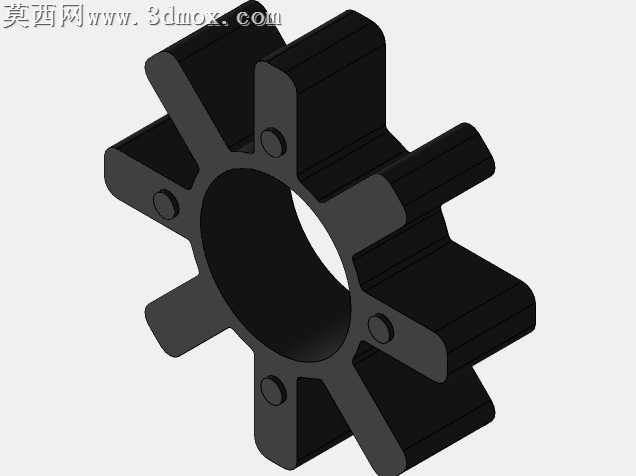

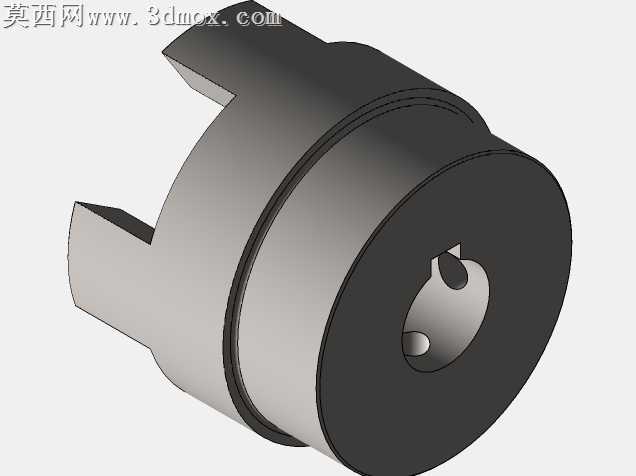

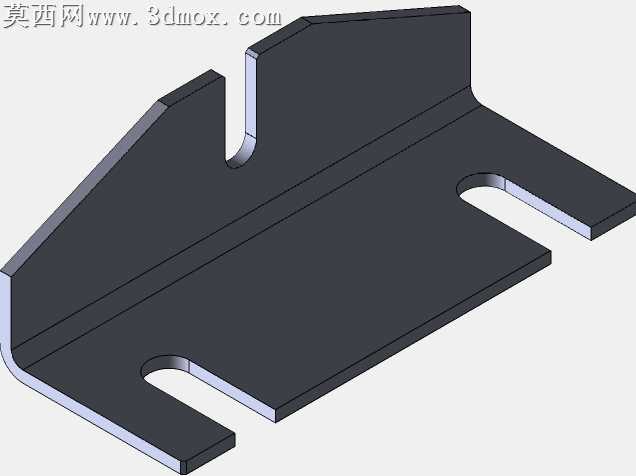

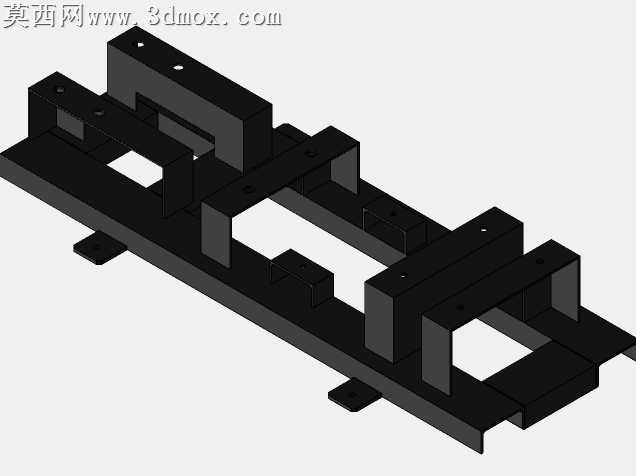

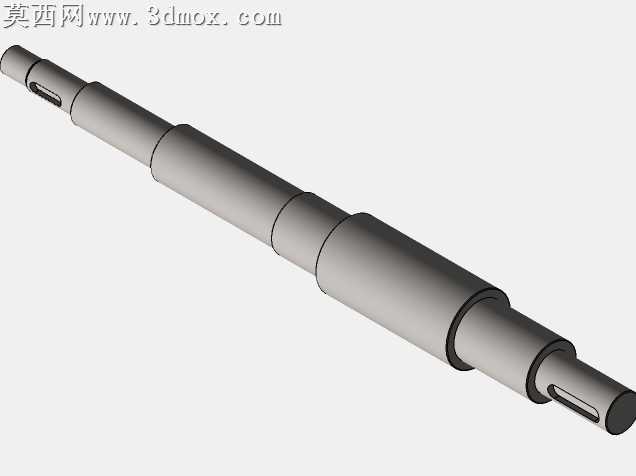

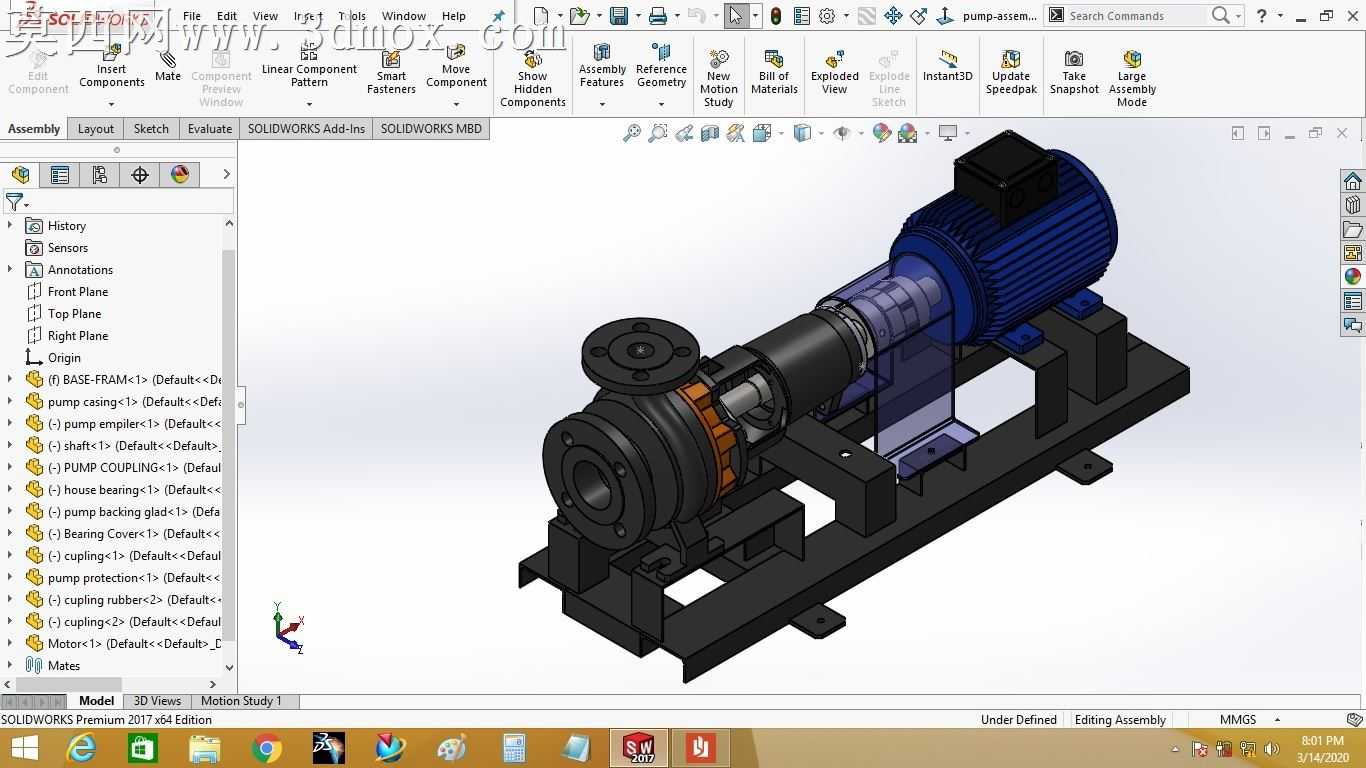

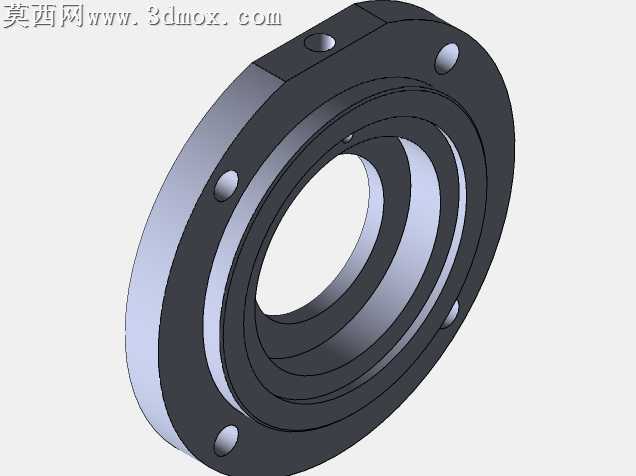

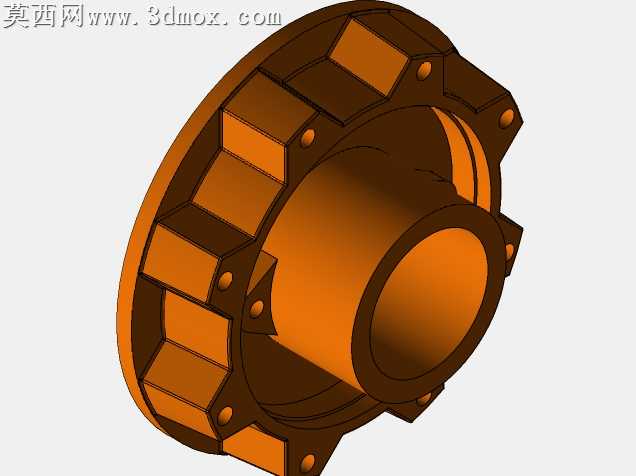

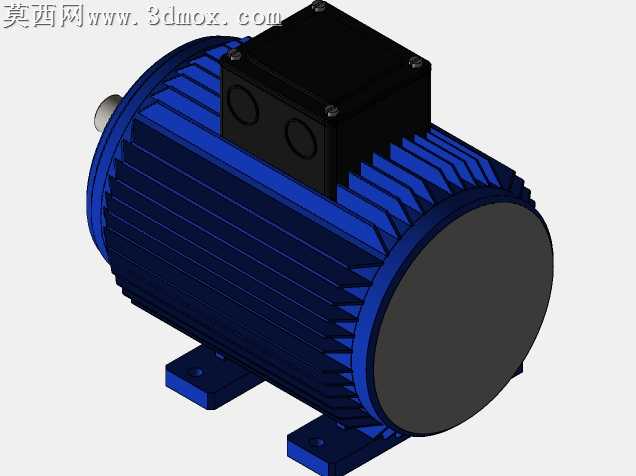

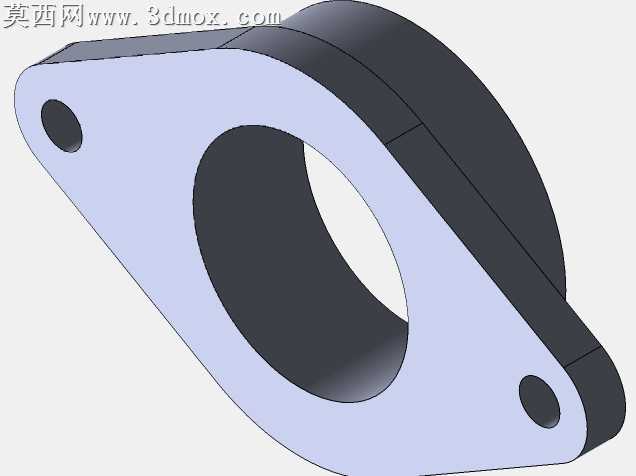

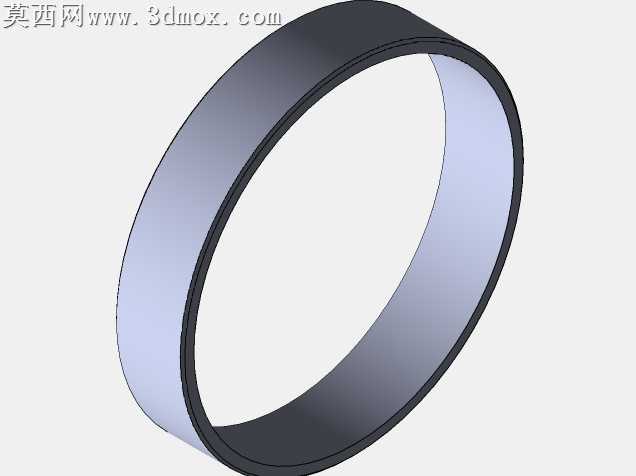

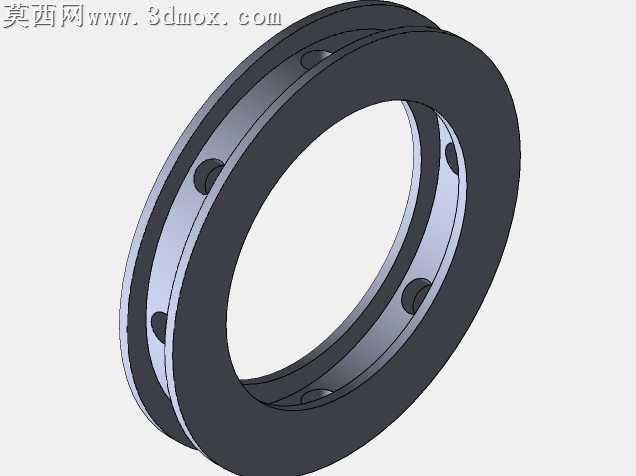

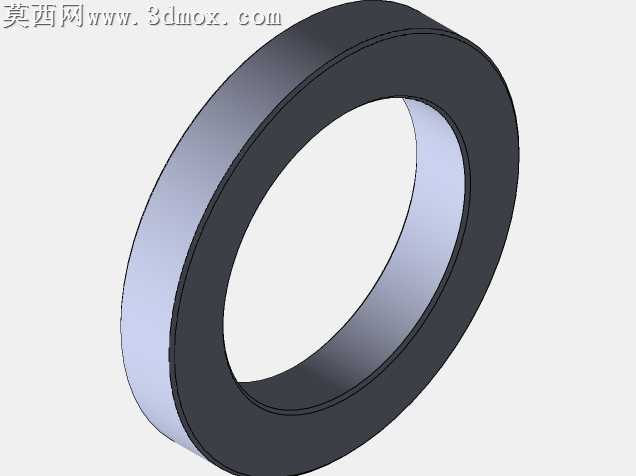

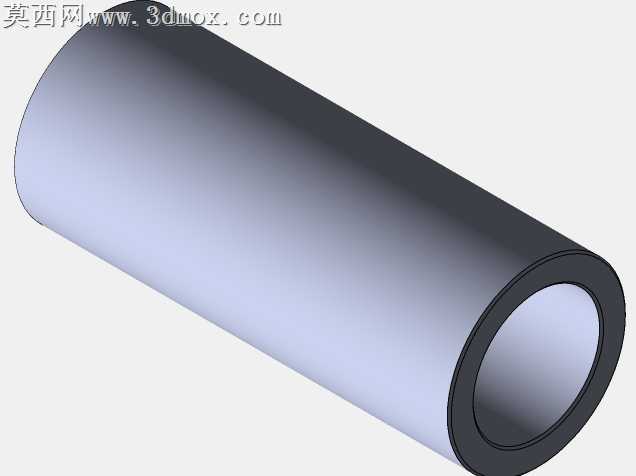

本模型为卧式单级离心泵成套装配结构，采用三维参数化建模方式完成全零件建模与总装搭建，完整还原了离心泵从动力输入端到流体输出端的全部结构细节。建模过程中首先对泵体部分进行结构拆解，依次完成进水法兰段、蜗壳流道腔体、出水法兰段、叶轮安装腔、密封函体、泵轴支撑段的独立建模，其中法兰连接面的螺栓孔位、密封槽结构均按照实际工业泵的安装尺寸做等比例还原，蜗壳内部的渐扩流道做了平滑曲面处理，保证流道结构符合离心泵的流体动力学设计逻辑。动力端采用标准卧式三相异步电机结构建模，完整还原了电机散热筋、接线盒、端盖、输出轴、电机安装脚的结构细节，电机与泵体之间采用联轴器结构做传动连接，联轴器部位设置了透明防护结构，既可以直观展示内部的轴连接传动关系，也还原了实际设备的安全防护设计。整套设备的安装底座采用型钢焊接框架结构建模，分别设置了泵体安装位、电机安装位的定位凸台与螺栓固定孔位，底座底部设置了安装调平用的支撑脚结构，保证整套机泵组的安装结构符合实际工业现场的布置要求。材质与渲染方面，泵体、电机外壳、联轴器、底座分别赋予了对应的工业材质：泵体与泵轴采用铸铁金属材质，表面做蓝色工业油漆质感处理，还原水泵设备的常规外观涂装；电机外壳做铸铁喷蓝漆质感，接线盒做黑色工程塑料质感；联轴器护罩做半透明蓝色工程塑料质感，可透视内部轴连接结构；安装底座做黑色哑光焊接钢材质感，表面做轻微的焊接纹理与使用痕迹处理，提升模型的真实感。渲染阶段采用工业产品展示常用的三点布光方案，主光从侧上方打亮泵体主体结构，辅光补全暗部细节避免结构死黑，轮廓光勾勒设备边缘提升立体感，背景采用浅灰色纯色背景突出设备本身，最终呈现的渲染图清晰展示了离心泵总成的装配关系、外部结构与整体布局，可用于离心泵结构教学、设备选型展示、成套泵站布置参考等场景。建模过程中对各零件的装配配合关系做了严格约束，叶轮与泵轴的同轴度、泵轴与轴承位的配合公差、电机轴与泵轴的对中关系都在装配体中做了对应设置，保证模型的结构逻辑符合实际离心泵的装配要求，无结构干涉、装配错位等问题。
