CNC6040机床专用吸尘冷却喷嘴结构

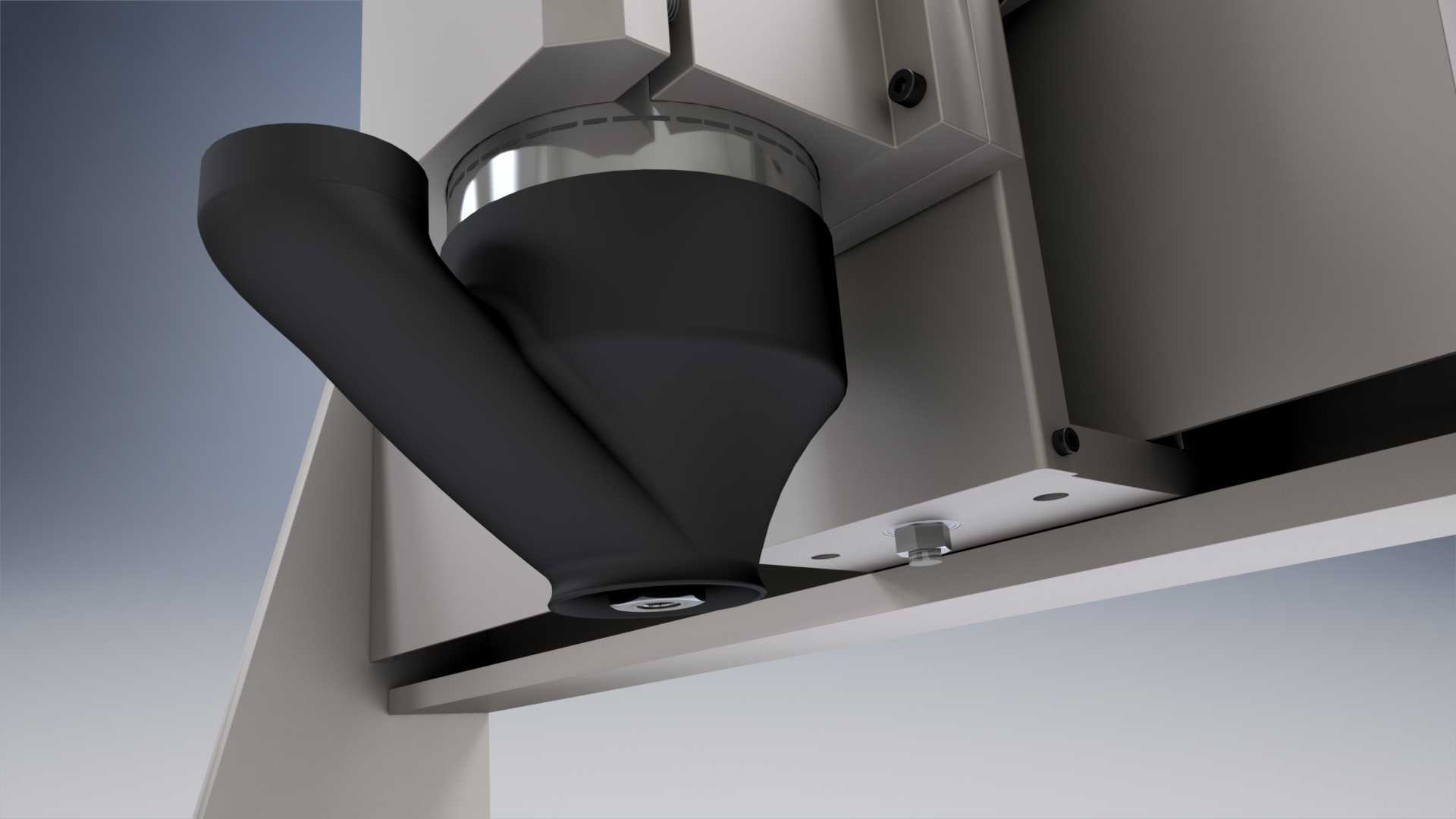

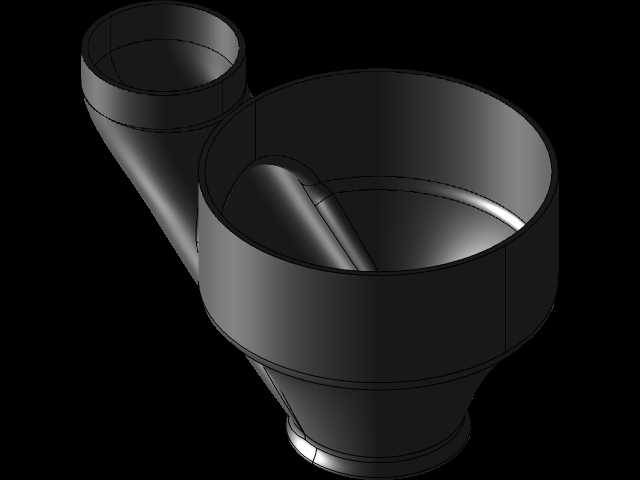

　　这款喷嘴就是把吸尘通道和冷却导向做了一体化集成，直接安装在主轴侧方的安装位上，不用额外做复杂的支架改造。从功能特性上看，它的流道设计做了渐缩式的收口结构，靠近刀具端的口径适配34-35mm的安装边界，这个尺寸刚好能罩住常用的铣刀加工区域，不会因为口径太大导致吸尘风压不足，也不会因为口径太小干涉刀具的上下走刀和换刀动作。流道的弯折角度做了反复优化，不是生硬的直角转弯，而是顺着主轴外侧的安装空间做了弧形过渡，一方面能减少吸尘气流的风阻，让真空吸尘器的负压能直接作用在切削点，第一时间把刚产生的切屑吸走，另一方面如果需要通冷却介质，不管是风冷还是微量的冷却液，弧形流道都能让介质顺着喷嘴内壁导向到刀尖位置，不会出现冷却液飞溅乱流的情况。在小型数控雕刻铣削加工场景里，尤其是桌面级CNC6040这类设备的日常作业中，切屑飞溅、粉尘弥散一直是影响加工精度、操作环境甚至设备寿命的核心痛点，这款适配CNC6040的喷嘴结构，正是针对这类小规格加工设备的工况痛点做的定向结构设计。先从实际应用场景说起，不少做小型零件加工、手板打样的工坊，用CNC6040加工木材、塑料件的时候，切屑多是细碎的木屑、塑料粉末，很容易顺着主轴缝隙钻进轴承部位，也会飘落在导轨面上加剧导轨磨损，要是加工铝件的话，细碎铝屑温度高，不仅容易粘刀，飘散的铝粉还有一定安全隐患，这时候单靠机床自带的冷却管路往往覆盖不到切削核心区，外接的吸尘装置如果吸口位置不对，要么吸不走切屑，要么会干涉刀具走刀路径，

　　设计的时候首先考虑的是安装兼容性，它的安装基准面完全贴合CNC6040主轴座的现有安装孔位，不需要用户对原有设备做打孔、焊接之类的破坏性改造，只要用对应规格的紧固件就能直接固定，安装完成后喷嘴最下端和刀尖的距离可以根据加工材料的不同做小幅调整，加工软质木材塑料的时候可以把距离调得近一些，提升吸尘效率，加工铝件需要通冷却液的时候，可以稍微抬一点距离，给冷却液留出雾化扩散的空间，这时候要注意铝加工的冷却需求，因为铝的切削特性虽然偏软，但是高速切削下铝屑容易粘在刀刃上，所以配合这款喷嘴通冷却的时候，要保证冷却液能持续冲到刀尖和工件接触的位置，配合吸尘通道能把混了铝屑的冷却液雾及时抽走，避免废液溅到设备的电气部件上。再说到外形的设计细节，喷嘴的外壳做了圆滑的外轮廓处理，没有突出的棱角和尖锐边，一方面是避免加工过程中操作人员误碰刮伤，另一方面也能减少设备运动过程中和周边管线、工装的剐蹭概率，整个喷嘴的壁厚做了均匀化处理，不管是用3D打印制作还是用工程塑料注塑加工，都不会出现壁厚不均导致的变形问题，安装位的贴合面做了0.1mm的平面度公差要求，保证安装之后不会出现漏风的情况，毕竟吸尘的负压效果很大程度上取决于连接位置的密封性，如果贴合面有缝隙，负压损失会直接导致吸尘效率下降。很多用户在给小型CNC设备加装吸尘装置的时候，往往会自己随便做一个简单的锥形吸口，要么是位置不对吸不到切屑，要么是吸口太大会碰到工件或者夹具，

　　这款喷嘴的结构在设计的时候就模拟了CNC6040的全行程运动范围，确保在主轴上下移动、工作台前后左右走刀的全行程里，喷嘴都不会和工作台面、夹具、工件产生干涉，哪怕是装夹比较高的工件，只要在设备的额定加工行程内，喷嘴的外轮廓都能避开干涉区域。另外它的流道内部做了光滑的内壁处理，没有台阶和凸起，避免长条形的铁削或者木屑勾挂在流道内部造成堵塞，日常维护的时候只要从下端把吸口盖拆开就能清理内部积存的杂物，不用把整个喷嘴从主轴上拆下来，减少了日常维护的工作量。针对2.2kW主轴的加工参数，这款喷嘴的通径也做了匹配，2.2kW主轴的切削量比更小功率的主轴要大，产生的切屑体积和流量都更高，渐缩的流道刚好能匹配对应风量的工业吸尘器，不会因为通径太小导致大颗粒切屑堵在管路里，也不会因为通径太大导致风压不够吸不动较重的铝屑。实际使用的时候，加工木材的时候不用开冷却，只需要接真空吸尘器，就能把90%以上的木屑从切削点直接抽走，不用每次加工完都清理导轨和丝杠缝隙里的木粉，能大幅降低设备的维护频率；加工塑料的时候，尤其是亚克力、PVC这类容易产生熔融切屑的材料，配合微量风冷，既能把切屑及时吸走，也能避免塑料屑因为温度过高粘在喷嘴内壁上；加工铝件的时候，配合冷却液喷淋，既能给刀尖降温减少粘刀，也能把铝屑及时抽走，避免铝屑散落在设备里难以清理，这时候要注意加工铝件的时候冷却液的供给量要匹配，不要开太大导致液体被大量吸进吸尘器里，只要能保证刀尖冷却即可。

　　整个结构的安装边界也做了严格的控制，安装完成后喷嘴在主轴径向的突出量不超过原有主轴护罩的最大轮廓，不会额外增加设备的占用空间，也不会影响设备原有外罩的安装，对于自己给设备做安全防护罩的用户来说，也不用因为加装这个喷嘴重新修改防护罩的尺寸。从结构设计的合理性来看，它没有采用复杂的多件拼接结构，主体是一体化的流道结构，只有安装固定的几个紧固件，长期使用不会出现连接部位松动漏风的问题，材料选择上可以用耐磨的工程塑料，比如尼龙或者PETG，既不会因为偶尔碰到刀具就崩碎，也能耐受加工过程中产生的切削温度，不会因为长时间接触带温度的切屑就变形老化。很多做小型CNC加工的从业者之前都被切屑清理的问题困扰，每次加工完要花十几分钟清理设备，要是切屑钻进丝杠螺母里，还会导致传动卡顿影响加工精度，这款喷嘴的结构就是从实际加工的痛点出发，没有做多余的花哨功能，所有的结构设计都是围绕提升切屑清理效率、适配现有设备安装、不干涉加工过程这几个核心需求来做的，不管是原厂设备配套还是用户后期自行加装，都能很好地适配CNC6040设备的使用需求，搭配2.2kW主轴和对应的真空吸尘系统，能有效改善加工区域的作业环境，减少切屑对设备传动部件的磨损，间接提升设备的加工精度保持性和使用寿命。
