十六气门发动机气缸盖分拆结构

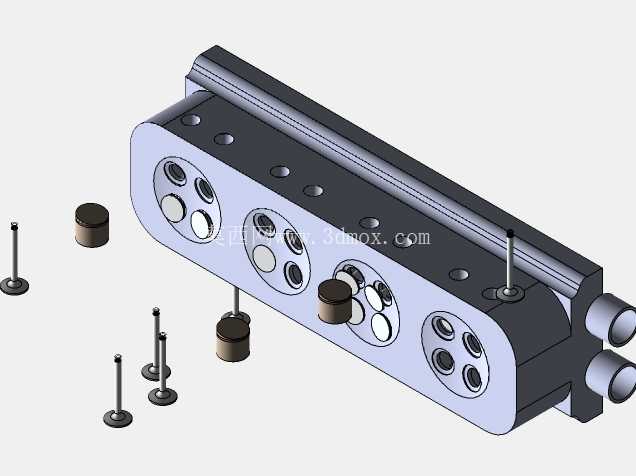

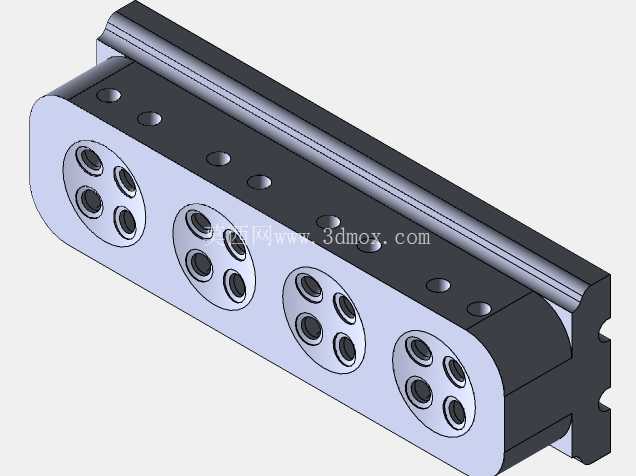

　　在往复式内燃机的配气系统设计中，气缸盖作为封闭气缸上部、构成燃烧室空间同时集成进排气道、气门安装位、冷却油道的核心承载部件，其结构合理性直接决定发动机的充气效率、密封可靠性与热负荷承载能力。这款十六气门结构的气缸盖，采用直列四缸布局，每缸对应布置两进两排共四个气门，相比传统两气门结构，能大幅提升进排气流通截面积，在高转速工况下有效降低进排气阻力，提升气缸的充量系数，适配高功率输出的动力需求。从拆解状态的结构来看，该缸盖本体采用一体化铸造成型的基体设计，本体上预先加工出每缸四个气门的导管安装孔，孔位同轴度公差控制在0.02mm以内，保证气门上下往复运动时的导向精度，避免气门杆偏磨导致的密封失效问题。

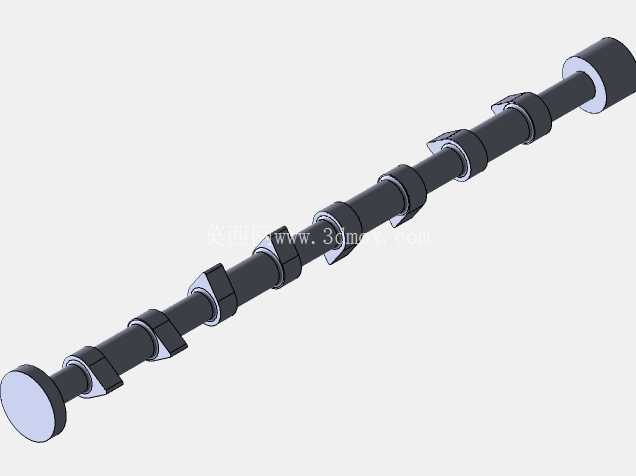

　　每一组进排气门都搭配对应的气门弹簧、弹簧座与气门锁片，拆解状态下独立排布的气门组件清晰展示了装配顺序：气门杆从燃烧室侧穿入导管孔后，依次套入气门弹簧、弹簧座，最终通过锁片实现弹簧预紧力的锁定，保证气门在凸轮轴驱动下完成开闭动作后能及时回位密封。缸盖本体上表面预留的凸轮轴安装腔沿长度方向贯通，可适配顶置凸轮轴的布置形式，缩短配气传动链，减少气门开闭的动作迟滞，提升配气相位的控制精度。本体侧面预留的进排气接口采用平齐端面设计，可通过密封垫与进排气歧管实现端面密封，接口周围的螺栓孔位按等载荷分布原则排布，保证紧固后密封面压力均匀，避免高压燃气泄漏。

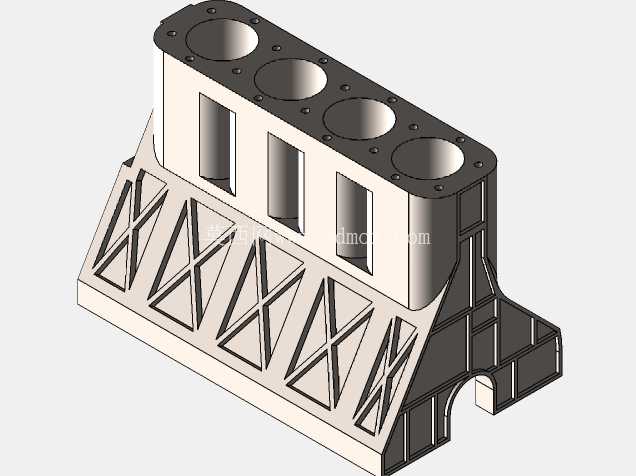

　　从安装边界来看，该缸盖底面为平整的燃烧室配合面，平面度公差需控制在0.05mm以内，装配时通过沿缸体周边均匀排布的螺栓与缸体紧固，中间夹装气缸垫实现燃烧室的密封，螺栓紧固需按从中间到两端的对角顺序分步加载，避免缸盖因紧固应力不均产生翘曲变形。缸盖内部集成的冷却水道围绕每一个燃烧室、气门座圈位置布置，冷却液从缸体上水孔进入缸盖水道后，可快速带走气门座圈、燃烧室壁面的热量，避免局部热负荷过高导致的材料开裂、气门座圈变形等故障。在实际工程应用中，这类多气门缸盖多用于小排量高转速的乘用车动力单元，相比两气门结构，其在高转速区间的动力输出能提升15%以上，同时燃油雾化混合气的燃烧更充分，能有效降低尾气中的未燃碳氢含量。

　　设计过程中需要重点考量气门之间的壁厚、水道与气道的间隔壁厚，避免壁厚过薄导致的铸造缺陷、承压能力不足问题，同时要平衡气道的流通阻力与缸盖整体刚度，不能为了追求大流通面积过度削减结构壁厚，导致缸盖在爆发压力作用下产生变形。拆解展示的结构也清晰呈现了各部件的装配层级，对于刚接触发动机结构设计的人员来说，能直观理解配气机构与缸盖的配合关系，在建模过程中可优先完成缸盖本体的基体特征，再依次添加气门导管、座圈的安装孔特征，最后按装配关系匹配对应的气门、弹簧等标准件，保证各部件之间的配合间隙符合工程要求，比如气门杆与导管之间的配合间隙需控制在0.03-0.06mm之间，既保证气门运动顺畅，又避免间隙过大导致的机油窜入燃烧室问题。
