小型越野摩托车承载式车架结构设计

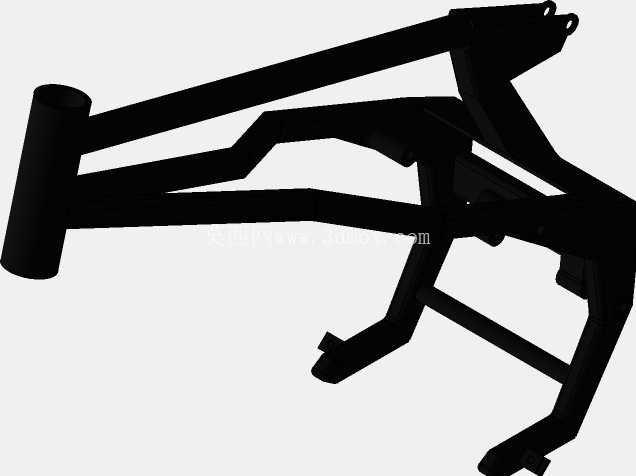

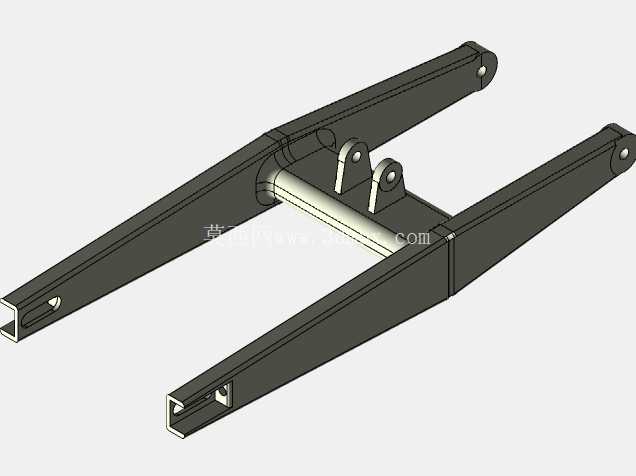

　　立管向后延伸的两根主纵梁，采用变角度弯折设计，中段向内收窄的空间刚好预留发动机的安装位，发动机悬挂点直接焊接在主纵梁的加强段上，不需要额外增加过度的连接支架，既减少了整体重量，也能让发动机工作时的振动直接通过车架管材分散传递，避免局部应力集中导致的焊缝开裂问题。车架后段的结构分成两个功能区域，上部的斜向支撑管用于连接后减震器的上安装点，下部的双梁结构用于固定后摇臂的转轴座，转轴座的同轴度是车架加工时的核心管控尺寸，一旦偏差超过0.1mm，后摇臂转动时就会出现偏磨，高速行驶时后轮会出现摆动，直接影响骑行安全。这套小型越野摩托车车架，是两轮越野车型核心承载基体，所有动力总成、行走系统、操控部件、外观覆盖件都需要依托这个框架完成安装固定，直接决定整车的刚性表现、重量分配与骑行操控极限。从结构布局来看，车架采用钢管空间桁架式设计思路，没有使用多余的冗余管材，每一段管件的走向都对应实际安装点位的受力需求，前段的立管结构是方向柱的安装基准，内孔预留了方向轴承的装配公差，保证转向时的同轴度，避免骑行过程中出现方向卡滞、跑偏的问题。

　　从实际应用场景来看，这类小型越野摩托主要面向非铺装路面的休闲骑行、入门级越野场地练习使用，所以车架在设计时没有一味追求极致轻量化，而是在关键受力节点做了局部加强，比如主纵梁和立管连接的位置、发动机悬挂点周边、后摇臂转轴座位置，都增加了三角形的加强筋结构，在飞跳落地、前轮受冲击的时候，冲击力可以沿着多根管材分散到整个车架，不会在单点出现应力断裂。安装边界方面，车架整体宽度控制在320mm以内，保证整车通过狭窄林道时不会因为车架过宽出现剐蹭，前部立管的倾角设定为27度，兼顾非铺装路面的直线稳定性和转向灵活性，发动机安装位的孔位是适配卧式125cc级别单缸发动机的通用尺寸，不需要额外改装就可以直接对接市售的成熟动力总成，后减震安装点的孔距预留了10mm的调节余量，可以根据不同骑手的体重、骑行场景调整减震的预载行程。

　　车架的尾部结构预留了坐垫、后挡泥板、尾灯组件的安装螺孔，螺孔采用焊接螺母的设计，不需要在管材上攻丝，避免管材因为攻丝导致的壁厚减薄、强度下降问题，脚踏安装位设计在车架下部的横向支撑管上，位置比普通街车更高，避免越野骑行时脚踏磕碰地面石块。从结构受力的角度分析，这套车架的管材选型是匹配使用场景的，主受力梁采用壁厚3.5mm的无缝钢管，辅助支撑管采用壁厚2.5mm的同材质管材，整体焊接完成后不需要额外做热处理就可以满足使用强度要求，焊接位置全部采用满焊工艺，焊后打磨掉多余的焊渣，避免应力集中在焊趾位置。

　　很多入门级越野摩托的车架容易出现的问题就是前部立管和主纵梁连接位置断裂，这套设计在这个位置增加了一段斜向的连接管，把立管受到的冲击力直接分流到中部的发动机安装横梁上，相当于给前部受力点增加了一条传力路径，实际使用中哪怕是连续飞跳落地的冲击，也不会在这个位置出现疲劳裂纹。另外车架的整体重心设计是偏向车辆中部的，发动机安装后整车重心落在前后轮轴距的中心偏前15%的位置，这个重心比例在越野骑行时既可以保证前轮的抓地力，也不会在爬坡时出现后轮抓地力不足的问题，转向时的整车跟随性也更好。车架上预留的线束过孔都设计在管材的内侧，避免越野骑行时飞溅的石块、泥水打坏线束，油箱安装位的支撑结构做了弧度处理，和塑料油箱的底部轮廓完全贴合，不需要额外增加缓冲胶垫就可以固定牢固，减少骑行过程中油箱和车架摩擦产生的异响。
