压缩空气驱动摩托车举升支撑工装结构

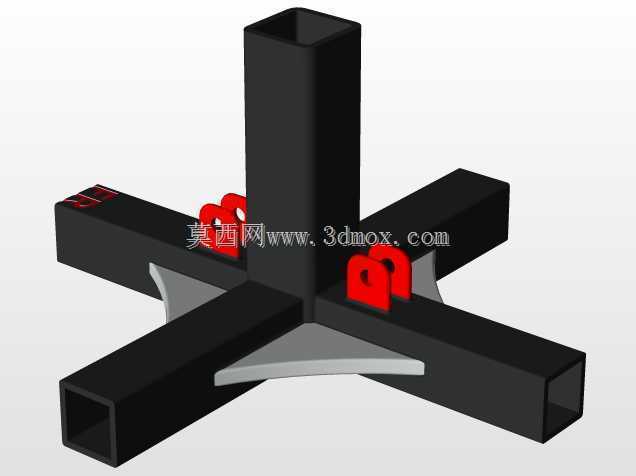

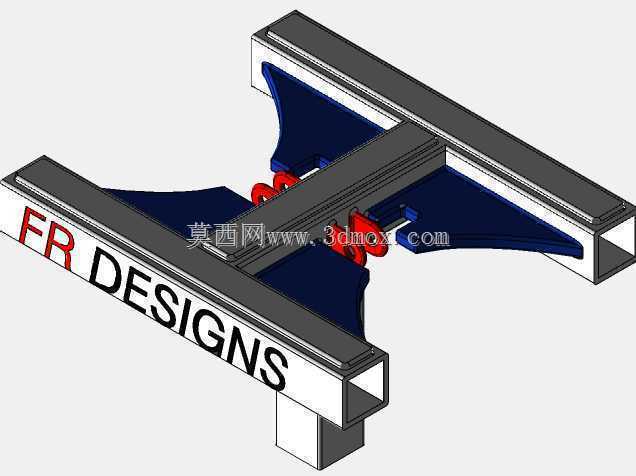

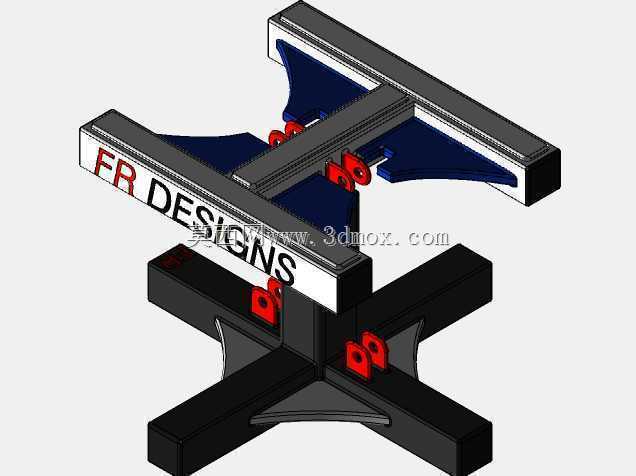

　　日常摩托车维保作业里，常遇到需要抬升车体完成底盘检修、轮胎更换、制动系统调试的场景，常规手动千斤顶支撑点单一，抬升后稳定性不足，作业时容易出现车体侧滑的风险，这款气动驱动的举升装置，就是针对两轮摩托车维保场景设计的专用支撑设备。从结构布局来看，整体采用十字交叉的底架作为承载基础，底架的四个延伸臂直接接触地面，不需要额外打膨胀螺栓固定，放置在平整的硬化维修车间地面即可投入使用，底架的支撑臂长度经过匹配设计，展开后整体占地边界约1.2米见方，不会过度占用维修工位的通行空间，常规摩托车维修工位的预留尺寸完全可以容纳。上部的承载平台采用双平行梁结构，两根横梁的间距可以根据不同车型的底部车架宽度做适配调整，横梁表面贴覆有防滑缓冲垫层，

　　避免抬升时硬接触刮花车架漆面，同时增大接触摩擦力，防止车体在抬升过程中出现移位。驱动部分采用压缩空气作为动力源，配置两个独立的气动执行单元，相比单气缸驱动的结构，双气路设计可以让抬升过程的受力更均匀，平台上升时的同步性更好，不会出现单侧倾斜的问题，气动驱动的抬升速度平稳，不会像液压结构那样存在低温下油液黏度变化导致抬升卡顿的问题，也不会出现液压油泄漏污染维修场地的情况，适配北方冬季车间没有持续供暖的作业环境。设计时在每个铰接受力点都配置了带自润滑衬套的连接销轴，红色的锁紧卡扣分布在平台调整位和驱动臂的锁止位，当平台抬升到设定作业高度后，卡扣可以自动卡入定位槽，形成机械硬锁止，就算气路出现压力波动或者突然断气，平台也不会意外下落，

　　给维修作业人员提供足够的安全防护。平台的最低落位高度控制在12厘米左右，常规小排量踏板、跨骑摩托车可以直接推上平台，不需要额外搭建过渡坡道，最高举升高度可以达到45厘米，这个高度刚好能让维修人员以直立姿态完成底盘部位的作业，不需要长时间弯腰操作，能有效降低长时间维保作业的疲劳度。气路接口设置在底架的侧方位置，采用常规快插式气动接头，和维修车间常见的0.6-0.8MPa压缩空气管网可以直接匹配，不需要额外配置增压或者减压装置，接入气管后通过脚踏阀就可以控制平台的上升和下降，操作时维修人员的双手可以全程扶稳车体，不需要腾出手去操作控制手柄，进一步提升上下车过程的安全性。和市面上常见的剪式摩托车举升机相比，这款结构没有复杂的多层剪臂，

　　整体零件数量更少，日常维护只需要定期给铰接点加注润滑脂，检查气路密封件的老化情况即可，维护成本更低。十字底架的四个端部都预留了安装孔位，如果需要在工位长期固定使用，可以通过膨胀螺栓将底架和地面锁死，进一步提升大排量重型摩托车举升时的稳定性，就算是整备质量超过300公斤的巡航车型，举升过程也不会出现架体晃动的问题。承载梁上的可调固定夹可以根据不同车型的车架管直径调整夹持范围，从常见的圆管车架到异型管车架都能可靠固定，举升后车轮完全悬空，可以自由转动，方便检查车轮轴承旷量、调试刹车联动机构、更换传动链条等常规维保操作。整体结构的受力路径经过优化，车体的重量通过承载梁传递到两侧的气动支撑臂，再均匀分散到十字底架的四个支撑端，每个受力点的载荷都经过校核，不会出现局部应力集中导致的结构变形，架体主体采用常用的型材焊接成型，加工难度低，普通机加工车间就可以完成生产制作，不需要特殊的加工设备。
