立式支架型箱式喷砂机结构设计

　　在五金加工、铸件后处理、小型工件表面预处理的车间场景里，这类箱式喷砂机是工位上的核心处理设备，主要用来完成工件表面氧化皮去除、焊渣清理、粗糙面预处理、旧涂层剥离这类作业，相比开放式喷砂作业，封闭的柜体结构能完全兜住喷射过程中反弹的磨料与粉尘，避免磨料飞溅浪费，也能大幅降低车间内的粉尘扩散，适配小批量多品种的工件处理需求，不管是小型五金冲压件、铝合金压铸件，还是焊接后的结构小件，都能放在柜内完成处理。

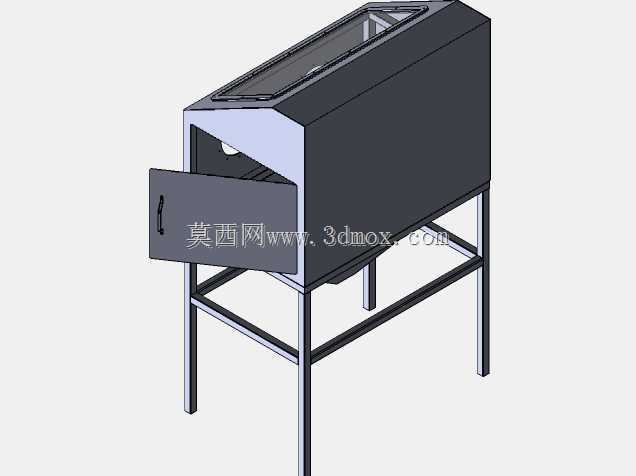

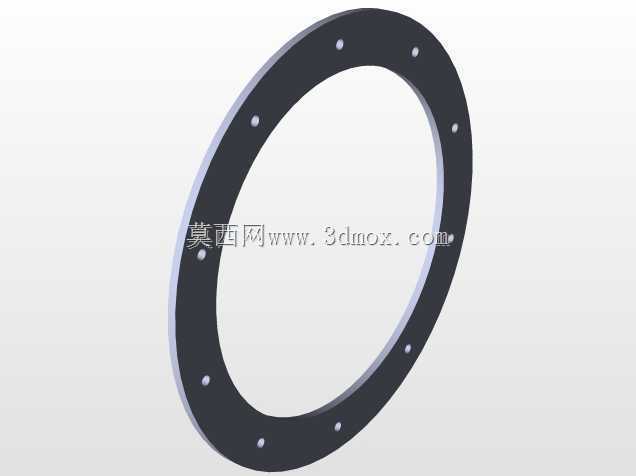

　　从结构设计逻辑来看，整个设备采用分体式布局，上部为喷砂作业的封闭腔体，下部为方管焊接的支撑支架，作业腔体的正面设置可开合的操作门，门上预留操作手套的安装位，作业人员可以将手伸入柜内，手持喷砂枪完成工件的全方位处理，腔体顶部设置倾斜的透明观察窗，视角刚好覆盖整个作业台面，方便作业人员实时观察喷砂位置与处理效果，观察窗采用倾斜设计，一方面可以减少磨料反弹对透明板的直接冲击磨损，另一方面也能避免垂直视角带来的反光问题，保证作业时的视线清晰。腔体内部的作业台面采用栅格结构，喷射后的磨料可以顺着栅格间隙落入下方的收集结构，方便磨料的循环回收，减少磨料的损耗。

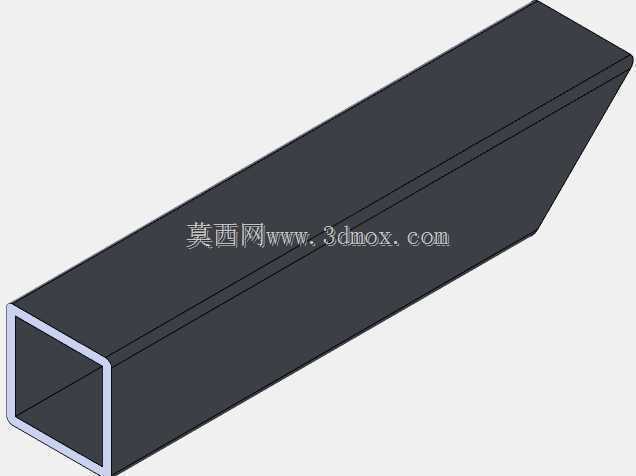

　　下部的支撑支架采用标准方管焊接成型，四条支腿做了外扩式的结构处理，相比垂直直腿的设计，外扩支腿能大幅提升设备整体的抗倾覆稳定性，即使作业人员靠在柜体侧面操作，或者放置较重的工件在台面上，设备也不会出现晃动侧翻的问题，支腿之间设置横向的连接方管，既可以提升支架整体的结构刚性，避免长期使用出现支腿变形，也可以用来放置磨料回收装置、除尘管路的配套组件，充分利用支架下方的闲置空间。

　　设备的外形尺寸控制在1000mm×650mm×750mm的作业腔体规格，这个尺寸边界刚好适配中小型工件的处理需求，整体设备的占地面积不大，不需要专门做大型设备的地基预埋，直接放置在平整的车间水泥地面上就可以投入使用，安装时只需要对接除尘管路与压缩空气接口即可，不需要复杂的现场装配调试。操作门采用侧开式铰链结构，门体边缘设置密封胶条，关闭后可以保证腔体的密封性，避免作业过程中粉尘从门缝溢出，门体上设置嵌入式的拉手，开关门操作顺手，也不会突出门体造成磕碰。

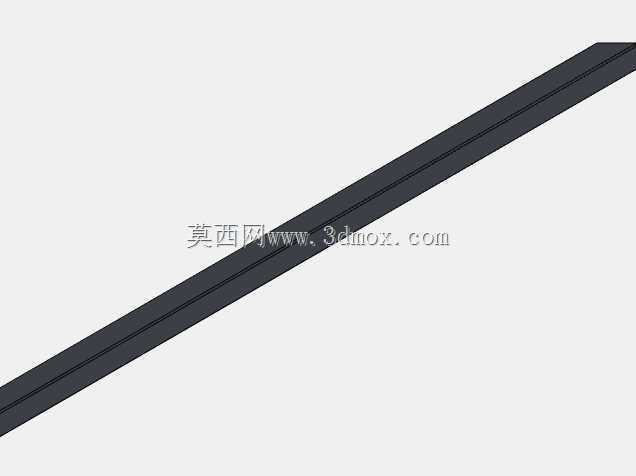

　　在结构细节的处理上，腔体的板材采用加厚钢板折弯焊接成型，所有的焊缝都做了连续满焊处理，避免长期受磨料冲刷出现焊缝磨穿漏砂的问题，腔体内部的拐角位置做了圆弧过渡处理，减少磨料在拐角处的堆积，方便日常清理维护。观察窗的透明板采用可更换的结构设计，当透明板被磨料冲刷出现划痕影响视线时，只需要拆开压条就可以更换新的透明板，不需要整体更换窗体结构，降低后期的维护成本。支架的底部可以选配可调脚杯，针对地面不平整的工位，可以通过调整脚杯的高度来保证设备整体处于水平状态，避免设备倾斜导致磨料堆积在腔体一侧，影响磨料的回收效率。

　　这类设备在实际使用中，通常会配套小型除尘机组使用，柜内产生的含尘空气通过除尘管路被抽走，过滤后的洁净空气排出车间，磨料则被截留在柜内循环使用，相比其他表面处理设备，箱式喷砂机的处理效率高，处理后的工件表面粗糙度均匀，非常适合喷涂、电镀工序前的表面预处理，能够有效提升涂层与基体的结合力，也可以用来去除工件表面的锈蚀、油污、旧漆层，在五金维修、小型加工车间的应用十分广泛。设计过程中充分考虑了单人操作的人机工程学尺寸，操作门的高度、观察窗的角度、操作孔的位置都按照成年作业人员站立操作的姿态做了适配，长时间作业也不容易产生疲劳感，设备整体结构简单可靠，没有复杂的传动组件，日常维护只需要定期清理栅格上的大颗粒杂物、检查密封胶条的磨损情况即可，故障率极低，非常适合小型加工场所的日常生产使用。
