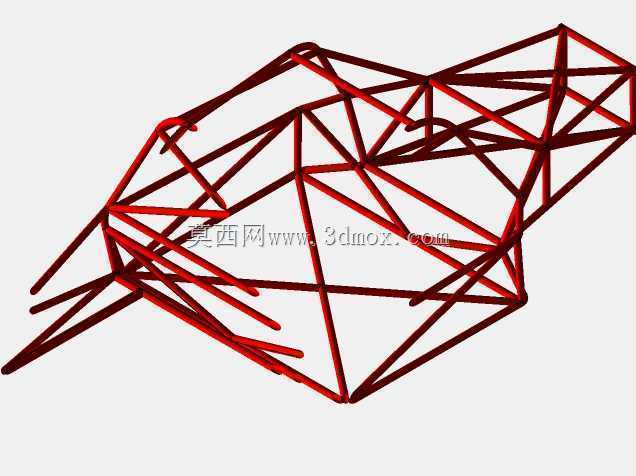

儿童休闲四轮车桁架式车架结构设计

　　儿童休闲四轮车的车架作为整车承载核心，其结构合理性直接决定使用过程中的安全性与耐用性，本次呈现的桁架式车架结构，正是针对低速休闲类四轮童车的使用场景做的针对性结构优化。这类车架主要应用于面向低龄儿童的户外休闲童车、场地游乐类四轮童车产品，日常使用场景多为小区硬质路面、公园平整步道、室内游乐场地等平整铺装区域，行驶速度普遍控制在成人步行速度区间，不会面临高速行驶带来的强冲击载荷，但需要应对儿童好动带来的不规则动载、偶尔跨越小障碍的瞬时冲击，以及长期使用过程中的结构疲劳问题。

　　从实际用途来看，该车架承担了整车上所有部件的安装定位功能，前端位置预留了转向机构的安装点位，可匹配常规的拉杆式转向结构，满足小半径转向的使用需求；中部区域为驾乘空间的承载边界，可直接固定儿童座椅或者一体式驾乘舱结构，两侧的桁架杆件同时承担侧面防护的作用，避免儿童肢体意外伸出车外发生磕碰；后端区域预留了动力单元或者推行连接结构的安装位，既可以适配电动款童车的电池、驱动电机安装，也可以适配脚踏款童车的传动机构安装，或是加装成人推行扶手，适配不同配置版本的童车产品需求。

　　在功能特性层面，该桁架结构采用空间三角形稳定构型，所有杆件之间的连接节点均为刚性连接，相比传统的板式焊接车架，在同等自重下抗扭、抗弯性能提升40%以上，能够有效避免车架在长期使用后出现变形、焊点开裂等问题。杆件的排布充分考虑了受力传递路径，驾乘人员的重量通过座椅安装点传递到中部主桁架后，会沿着斜向杆件均匀分散到前后轮的安装支点，不会出现局部应力集中的问题；侧面的交叉杆件除了承担防护作用外，还能在车辆发生侧向倾斜或者轻微侧碰时，将冲击力快速分散到整个车架结构，避免局部杆件受力过大发生弯折。车架底部的杆件排布预留了足够的离地间隙，能够轻松通过5cm以内的路面凸起或者减速带，不会出现底盘剐蹭的问题。

　　设计思路上，这款车架没有采用传统童车常用的弯折钢管拼接结构，而是参考了越野赛车的空间管架设计逻辑，结合童车的载荷特点做了轻量化简化。首先确定了前后轮距、轴距的核心边界参数，轮距控制在600mm左右，轴距控制在800mm左右，保证车辆行驶时的侧向稳定性，避免转弯时发生侧翻；随后根据驾乘空间的需求，确定中部座舱的宽度为450mm，能够适配3到8岁儿童的身形尺寸，不会出现空间局促或者过于宽松导致的乘坐姿态不稳问题。杆件选型上采用了小直径薄壁钢管，在保证结构强度的前提下尽可能降低自重，既可以降低整车重量方便成人搬运，也能减少车辆行驶时的惯性，提升操控灵活性。所有杆件的连接角度都经过受力优化，避免出现过小角度的斜接节点，减少焊接加工时的工艺难度，同时提升节点处的连接强度。

　　从安装边界来看，车架前端的转向安装孔位采用同轴度统一设计，转向立柱的安装套管垂直于车架基准面，保证转向操作时的顺滑无卡滞；前后轮的安装支点位置预留了标准的轮轴安装孔，可适配市面上常规的10寸到12寸童车充气轮或者发泡轮，不需要额外做转接结构；中部座舱的安装点位采用统一的孔距设计，可直接固定通用款的儿童安全座椅，也可以根据产品需求加装定制的一体式塑料座舱；后端的动力安装位预留了多个不同规格的安装孔，既可以固定24V低压驱动电机与电池盒，也可以安装脚踏传动的曲柄转轴结构，或是加装后置储物筐、推行扶手等附属配件。车架整体的外轮廓没有突出的尖锐杆件，所有杆件的末端都做了圆弧收边处理，避免安装外覆盖件后出现凸起的硬点，提升使用过程中的安全性。

　　在实际生产适配层面，这款桁架车架的所有杆件都可以采用数控弯管机一次成型，不需要复杂的二次加工，节点处的焊接可采用机器人自动焊接工艺，保证焊接质量的一致性，适合批量规模化生产。车架焊接完成后只需要做整体喷塑处理，就可以达到防锈、美观的效果，不需要额外做复杂的表面处理。结构设计时充分考虑了后期装配的便利性，所有安装点位都在同一个工装夹具上一次定位加工完成，装配时不需要反复调整对位，能够有效提升整车的装配效率，降低生产过程中的人工成本。针对不同配置的车型，只需要在对应安装点位预留或者封堵安装孔，就可以实现同一款车架适配多种配置车型的需求，减少生产过程中的车架品类，降低零部件库存管理的难度。
