公路自行车变速齿盘传动结构设计

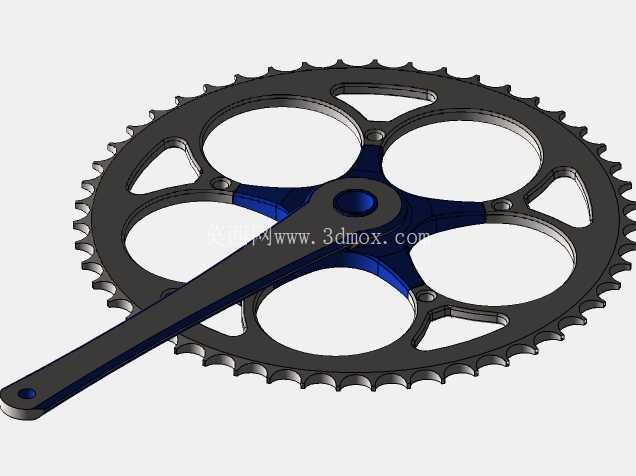

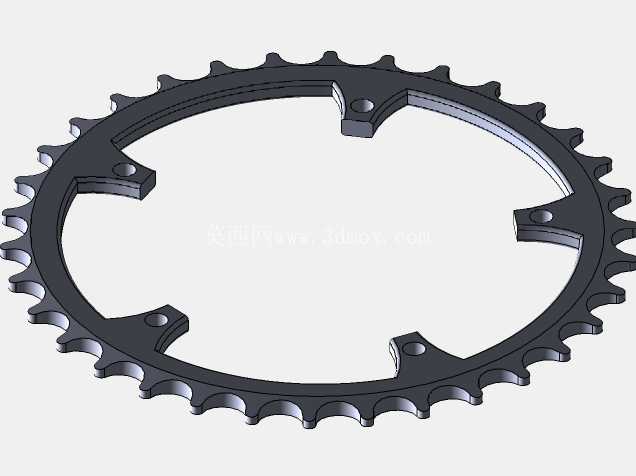

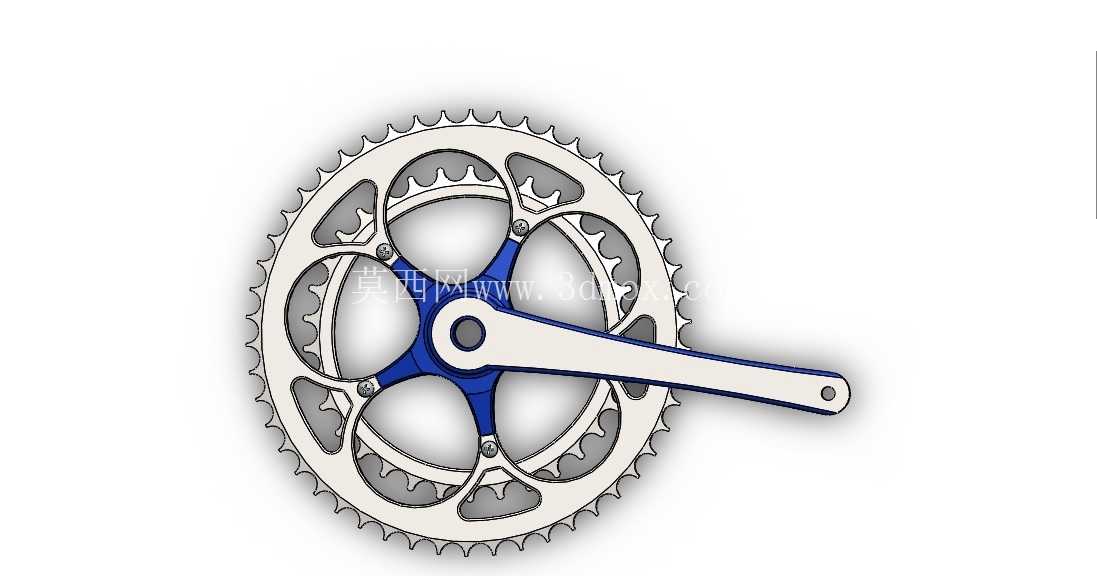

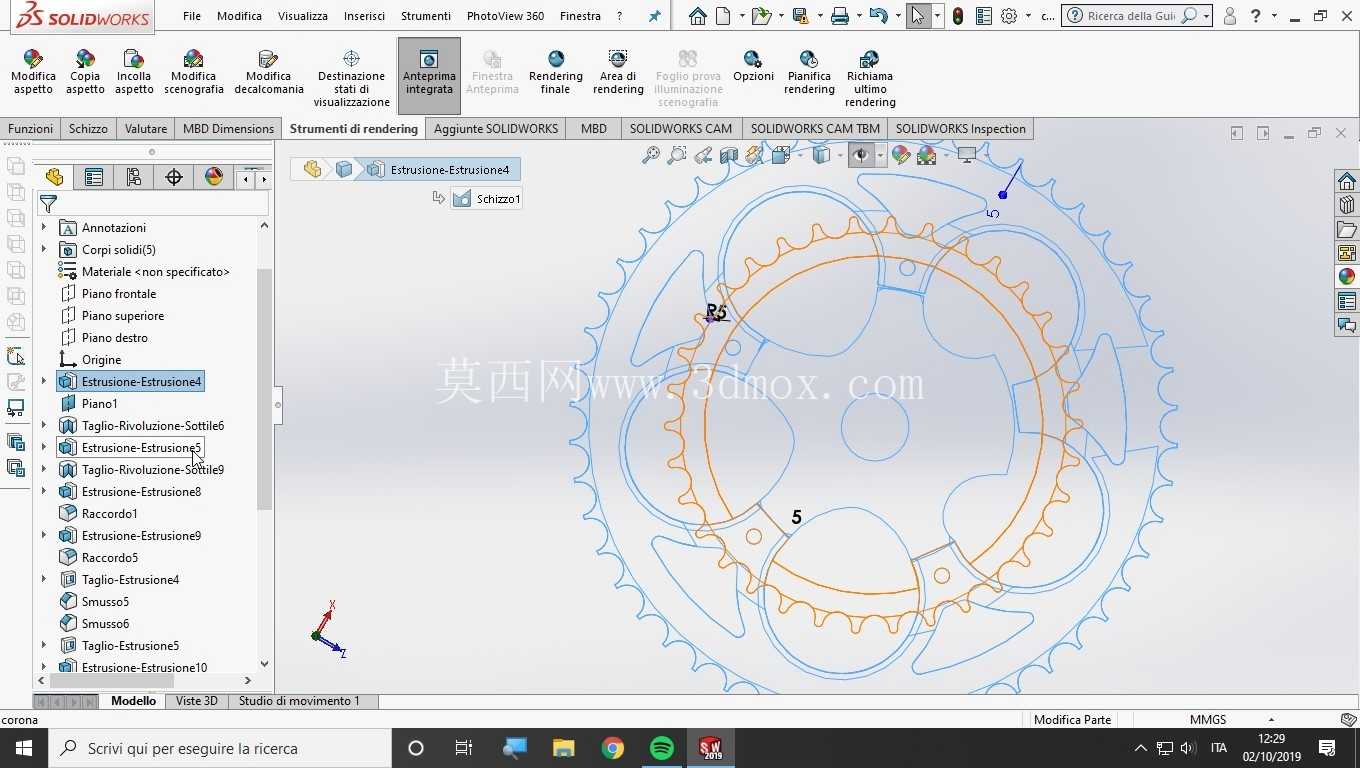

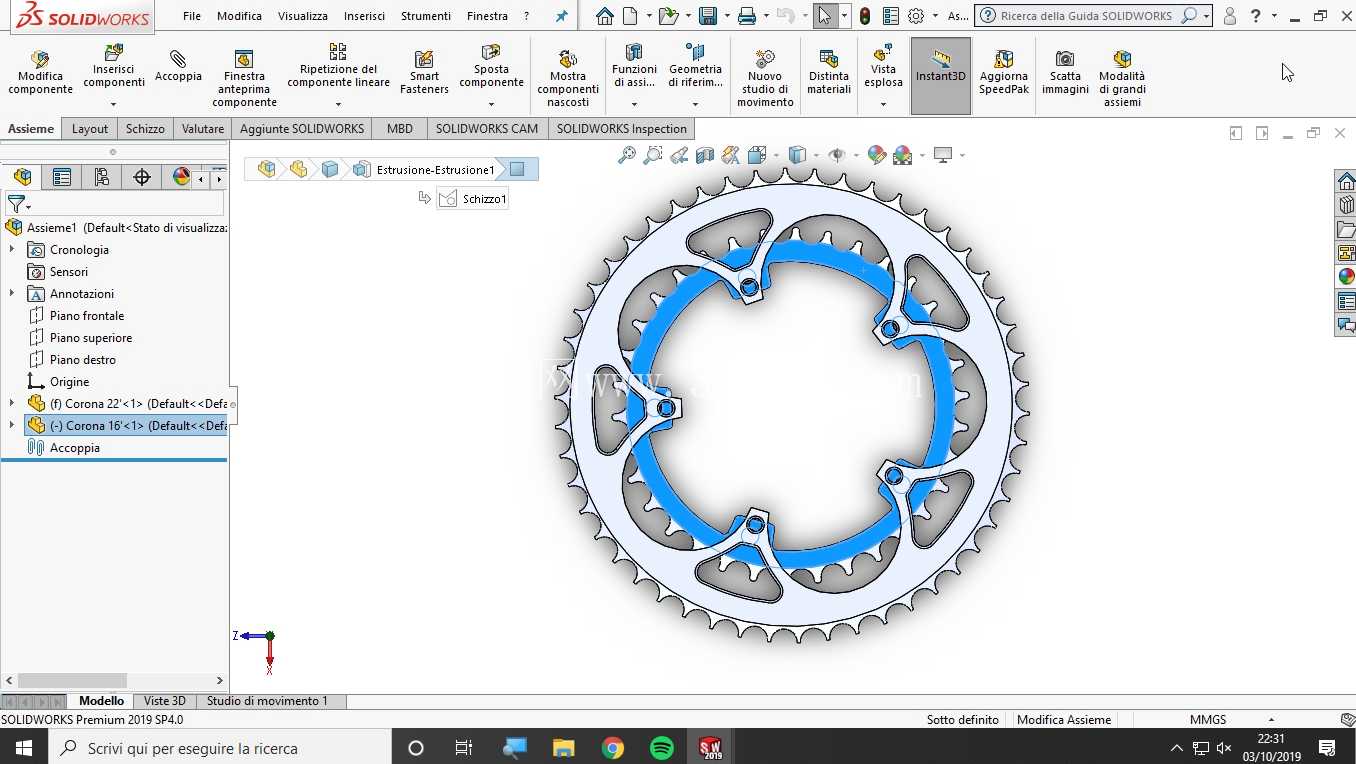

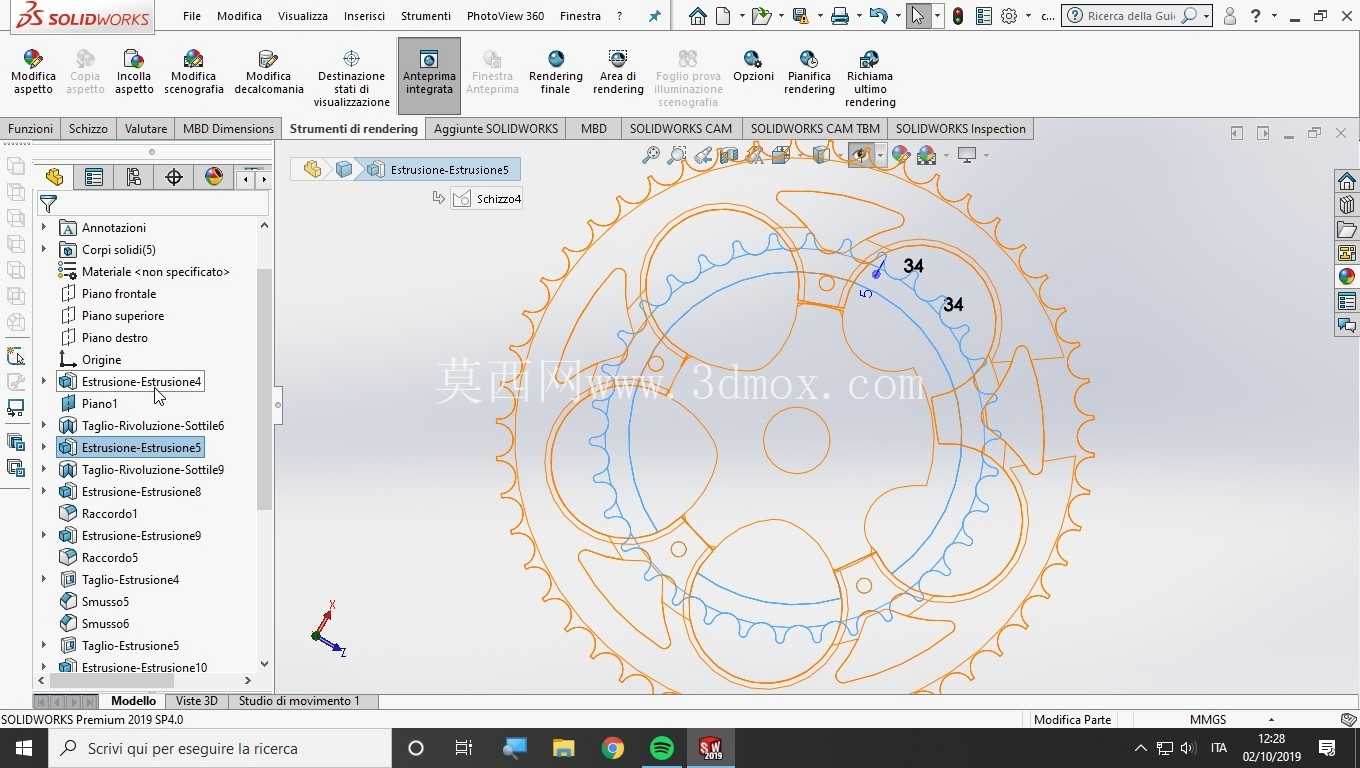

　　这套齿盘结构是公路自行车变速系统的核心传动执行部件，日常骑行场景中，车手通过指拨控制前拨链器在不同齿数的齿盘间切换，配合飞轮组的档位变化，实现不同坡度、骑行强度下的传动比调整，平路冲刺时切换到大齿盘获得更高的齿比，提升巡航速度，爬坡路段切换到小齿盘降低传动比，减少腿部发力负荷，适配长距离爬坡、起伏路骑行等多种公路骑行场景。从结构设计来看，该齿盘采用多盘片同轴嵌套的布局，不同齿数的盘片通过盘爪固定在中轴安装座上，盘齿的齿形经过修型处理，齿尖做了倒角导向，能够让链条在换挡过程中更顺畅地卡入齿槽，减少换挡时的链条卡顿、掉链概率，同时齿形轮廓匹配公路车常用的窄链条，啮合间隙控制在合理范围，既避免啮合过紧导致的传动磨损加剧，也不会因为间隙过大出现传动晃量、发力卸力的问题。

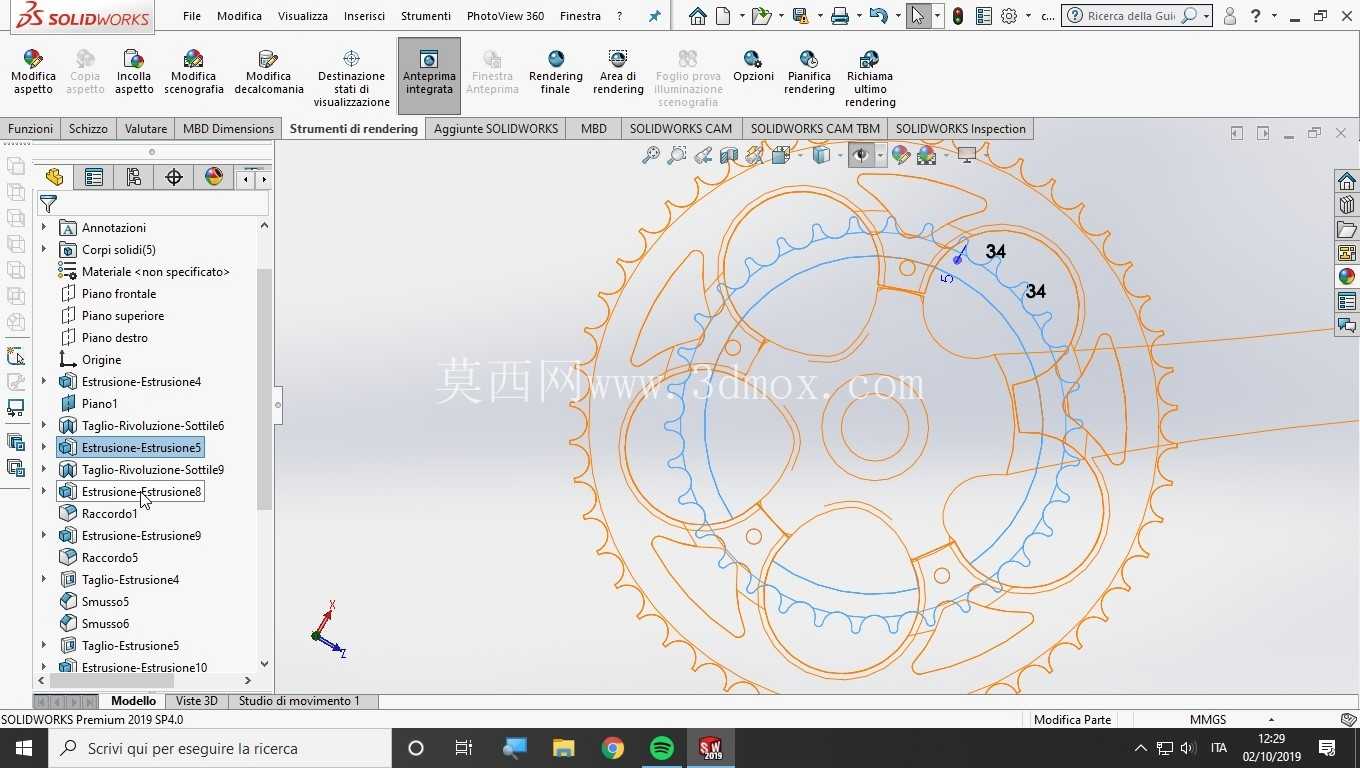

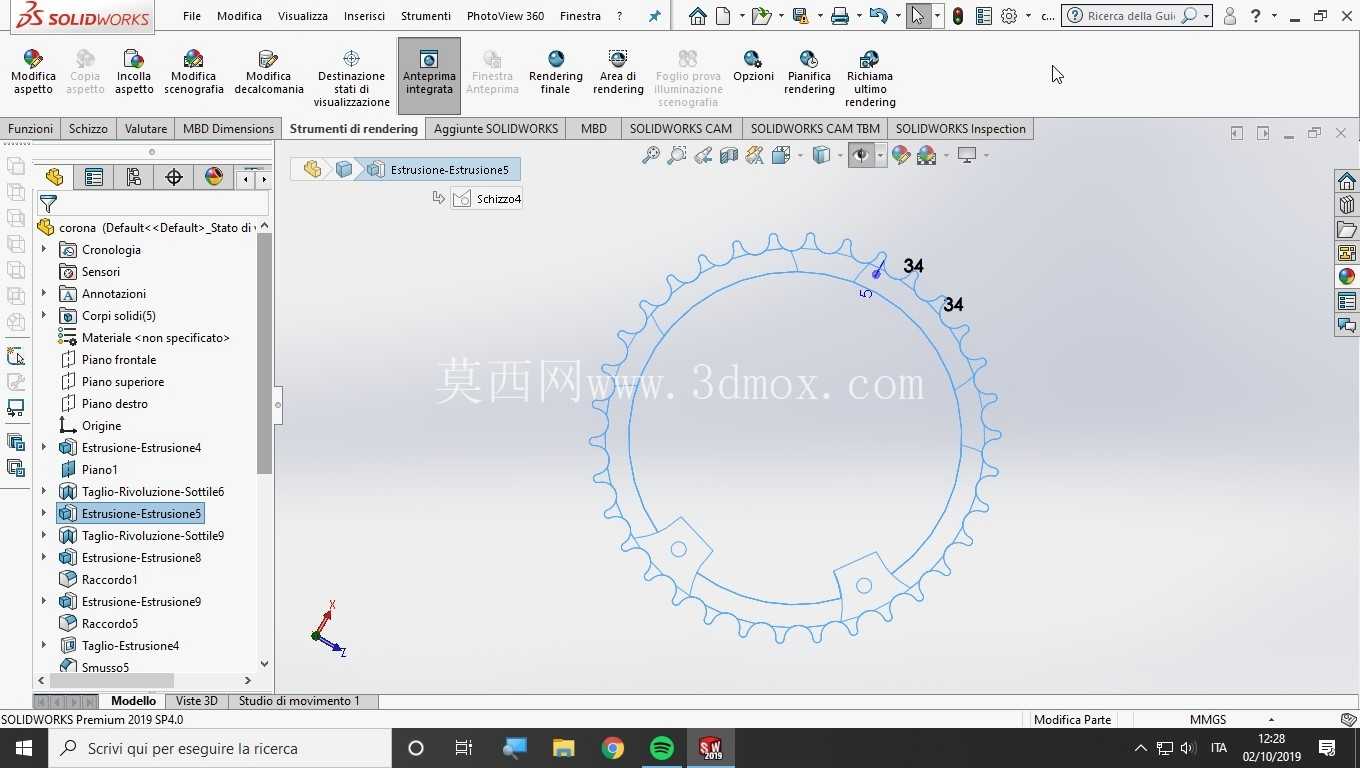

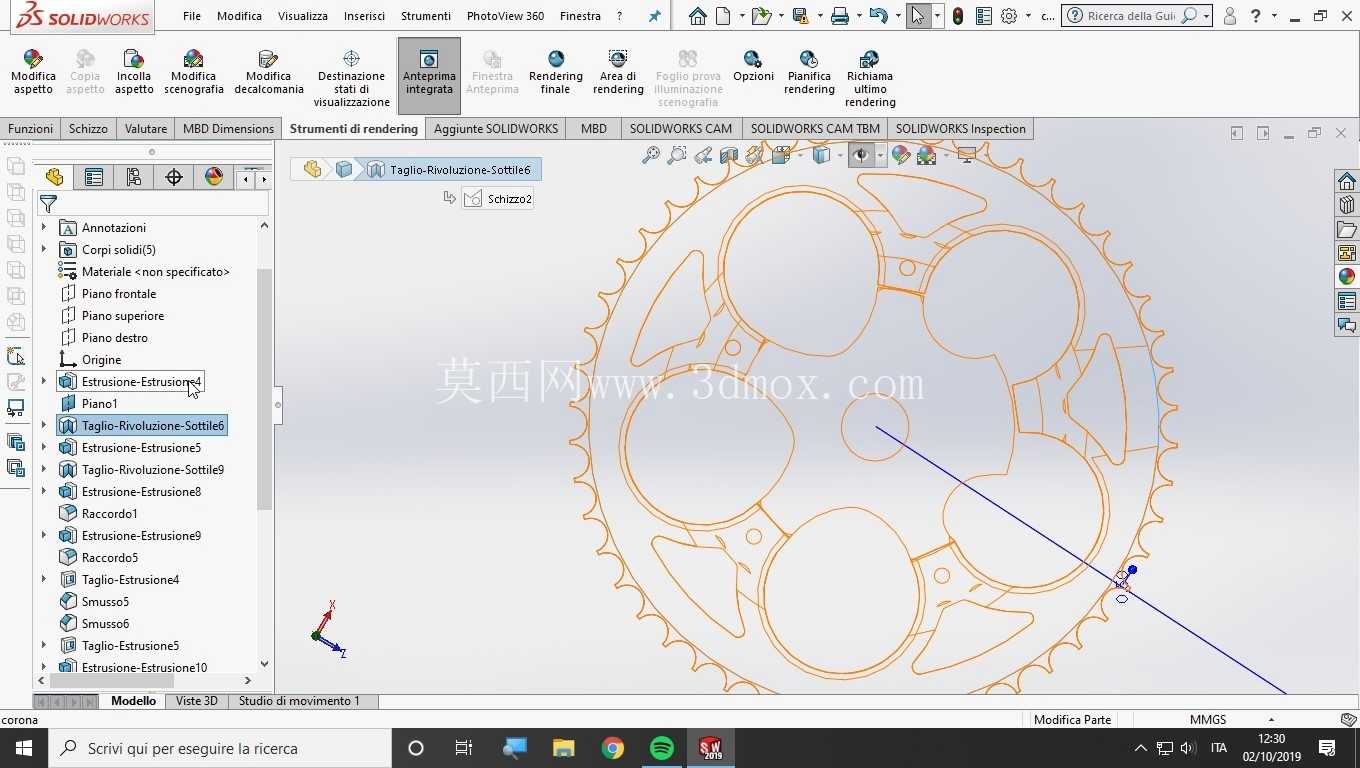

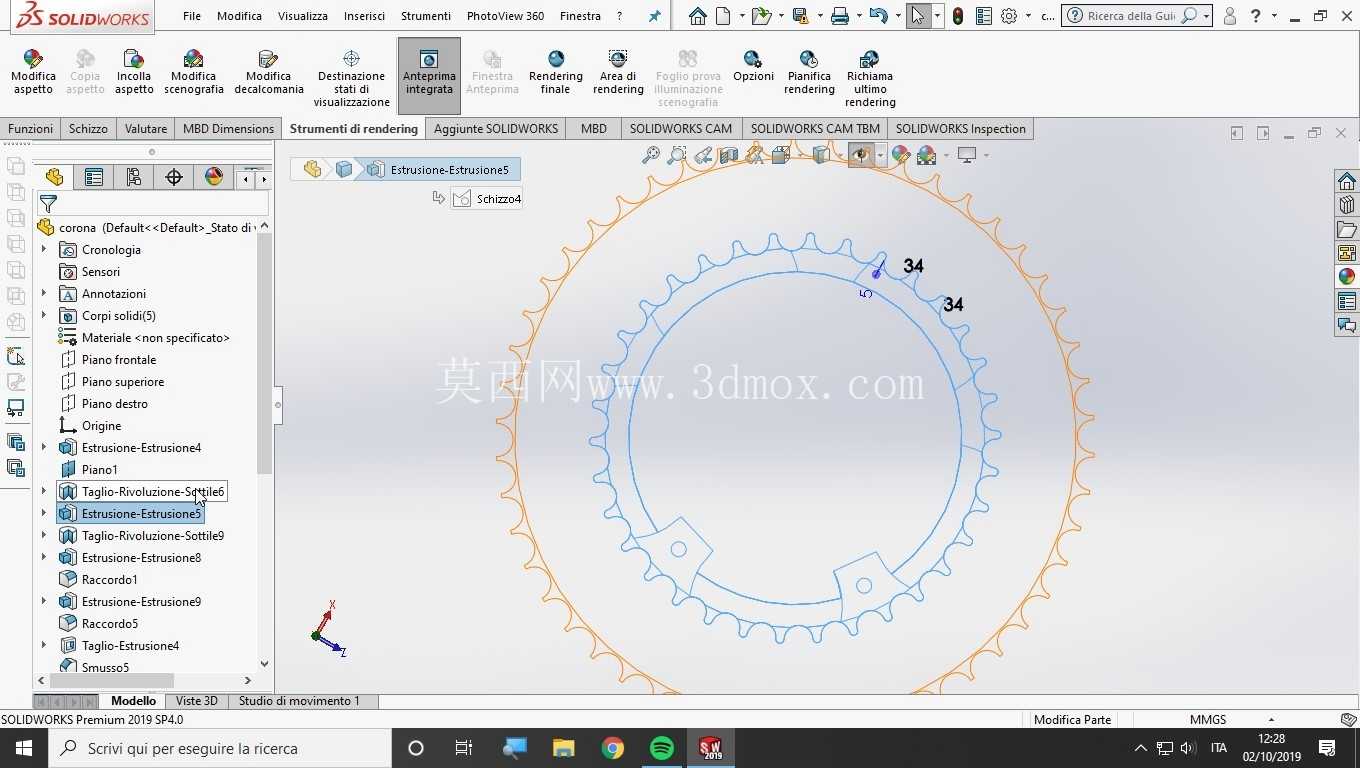

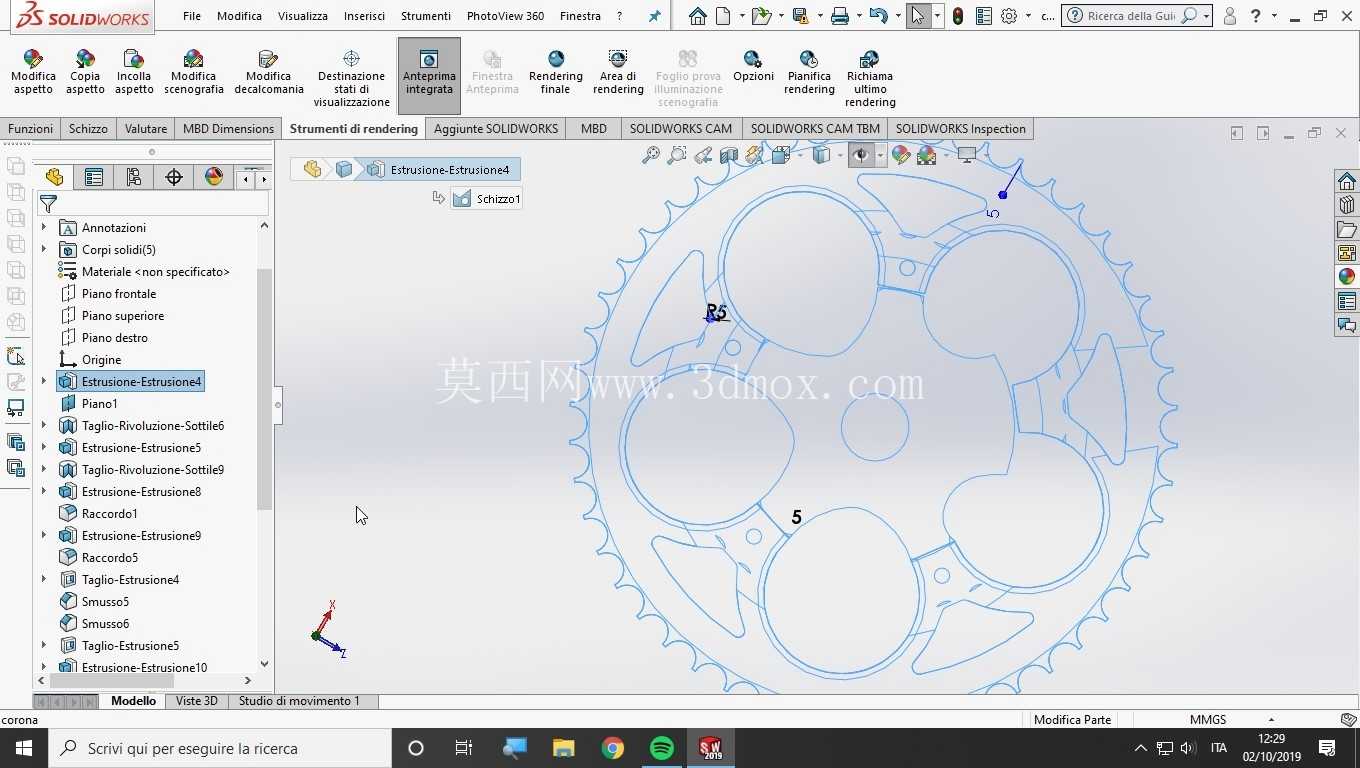

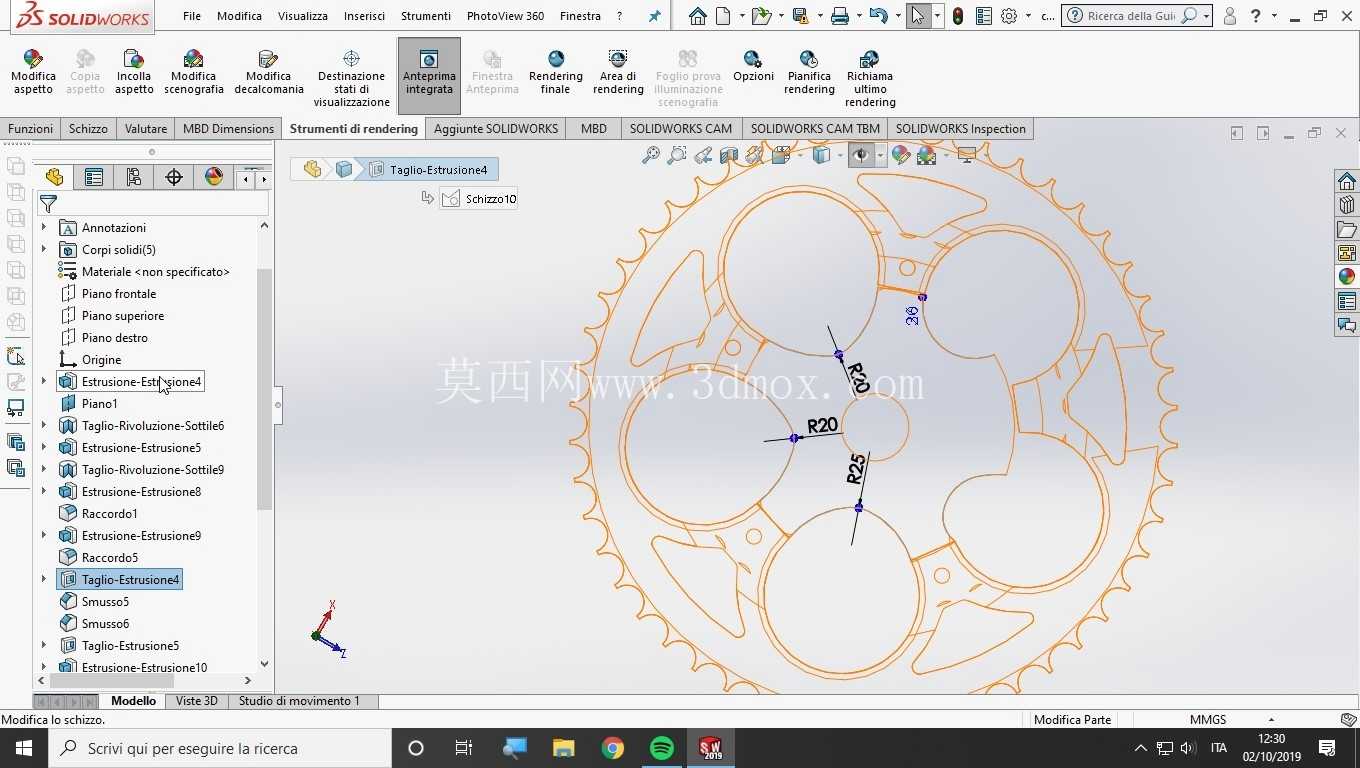

　　设计过程中优先考虑了盘片的安装同轴度，所有盘片的定位孔与中轴安装基准的同轴度公差控制在0.02mm以内，避免骑行过程中因为盘片偏摆导致的链条蹭前拨、变速定位不准的问题，盘片上的镂空结构不是单纯的装饰减重，每一处镂空的位置都经过受力仿真验证，避开了踩踏发力时的应力集中区域，在保证盘片结构强度、抗踩踏扭转变形能力的前提下，尽可能降低旋转部件的重量，减少骑行过程中的腿部往复做功损耗。

　　安装边界方面，该齿盘适配标准的公路自行车压入式中轴规格，盘爪的安装孔位符合通用公路车曲柄的安装标准，盘片的最大外径对应最大齿数的齿顶圆直径，安装时需要预留前拨链器的调整间隙，齿盘与车架后下叉的侧向间隙控制在5mm以上，避免大力踩踏时盘片形变量过大蹭到车架，同时盘片的轴向位置匹配前拨链器的移动行程，保证前拨在高低位限位时都能准确对准对应盘片的齿面，不会出现换挡不到位、链条蹭拨链器导板的问题。实际使用中，这套齿盘的齿厚经过精确计算，与链条的内节宽度匹配度高，长期高负荷踩踏下的齿面磨损更均匀，不会因为局部应力过大出现齿尖断裂、盘片变形的问题，盘片上的齿数标识刻印在齿侧显眼位置，方便组装、维护时快速识别盘片规格，调整变速限位。

　　从传动特性来看，不同齿数的盘片之间的齿数差经过合理匹配，换挡时的齿比跳跃幅度控制在合理区间，不会出现换挡后踏频骤变导致的骑行节奏断裂，让车手在连续变速过程中能够保持稳定的踏频输出，提升长距离骑行的舒适性。结构上盘片与盘爪采用可拆卸式的固定设计，后期维护时如果单块盘片出现磨损，可以单独更换对应盘片，不需要更换整个牙盘组件，降低了后期的维护成本，固定螺丝采用内六角防松设计，踩踏发力的反向作用力不会导致螺丝松动，避免骑行过程中盘片移位引发的传动故障。
