复古凯旋Bobber定制摩托车整车结构

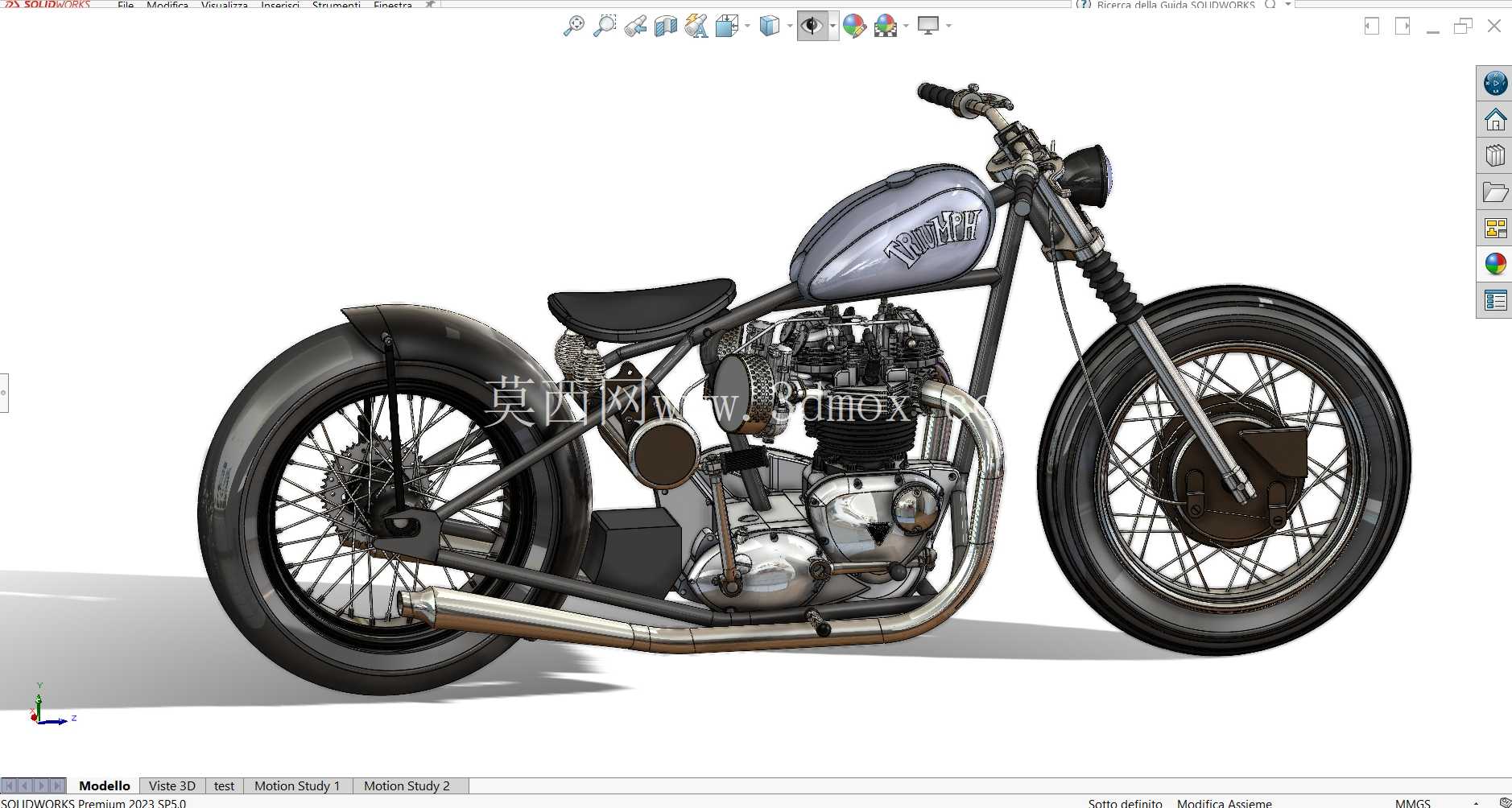

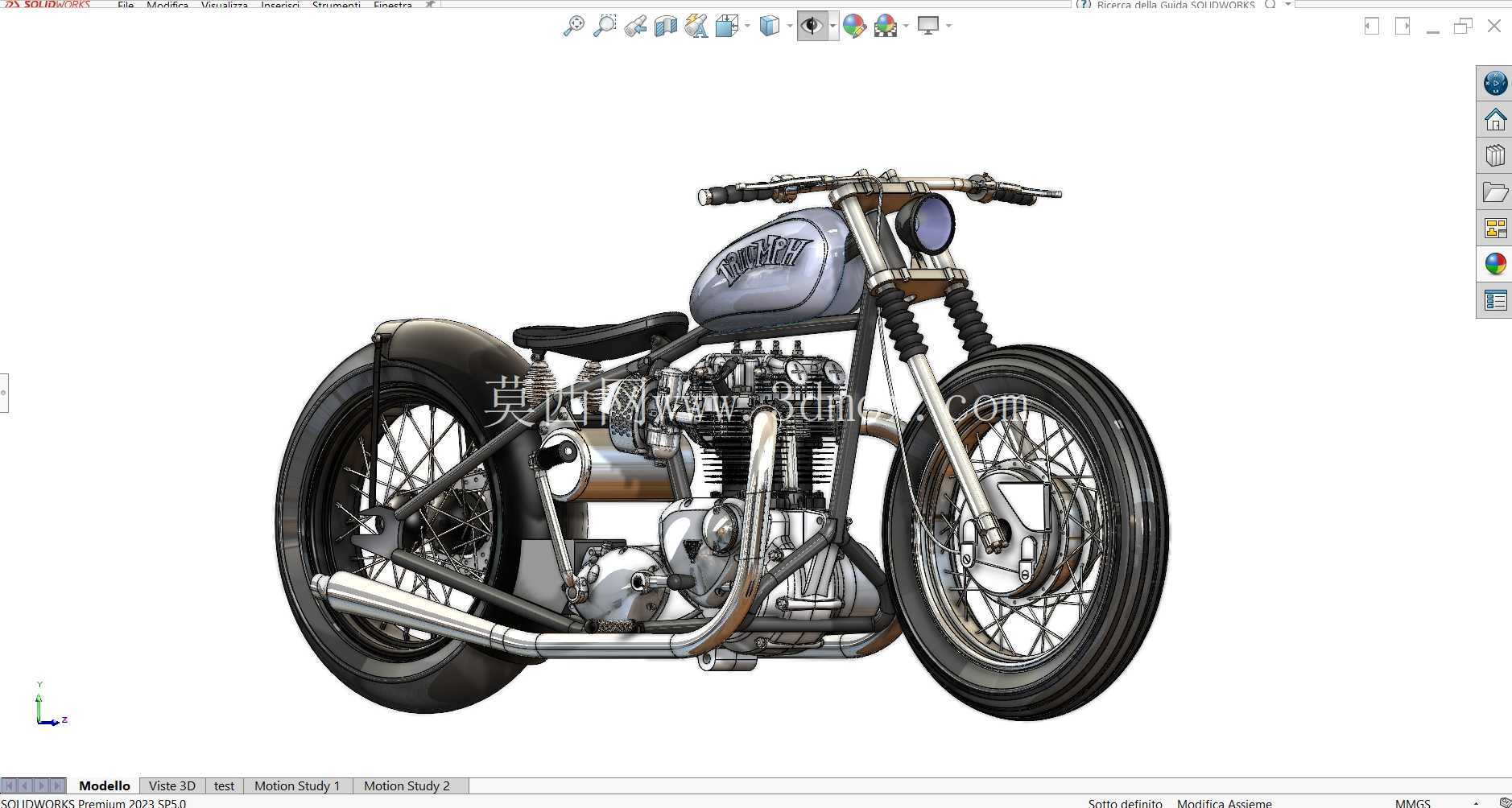

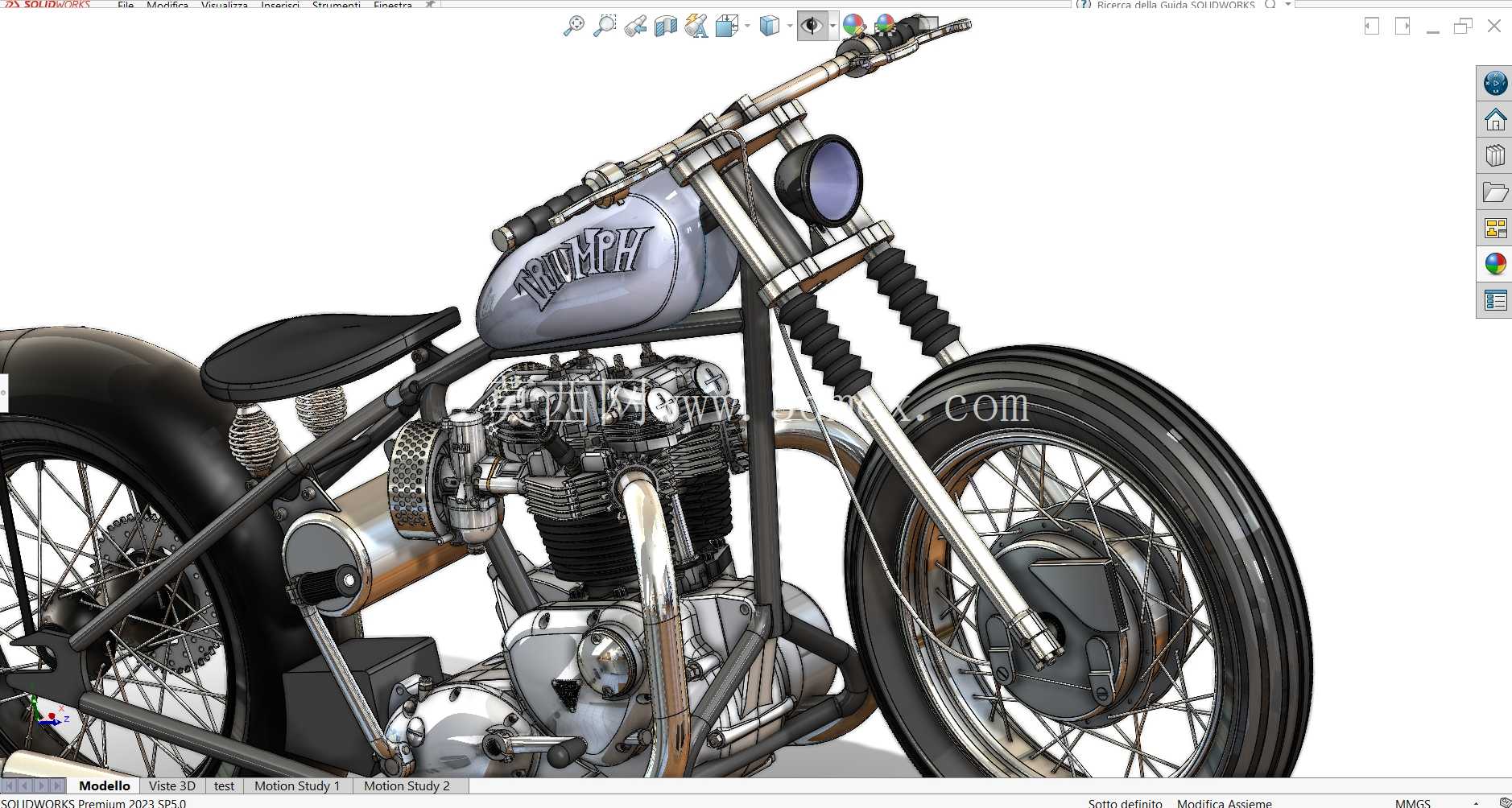

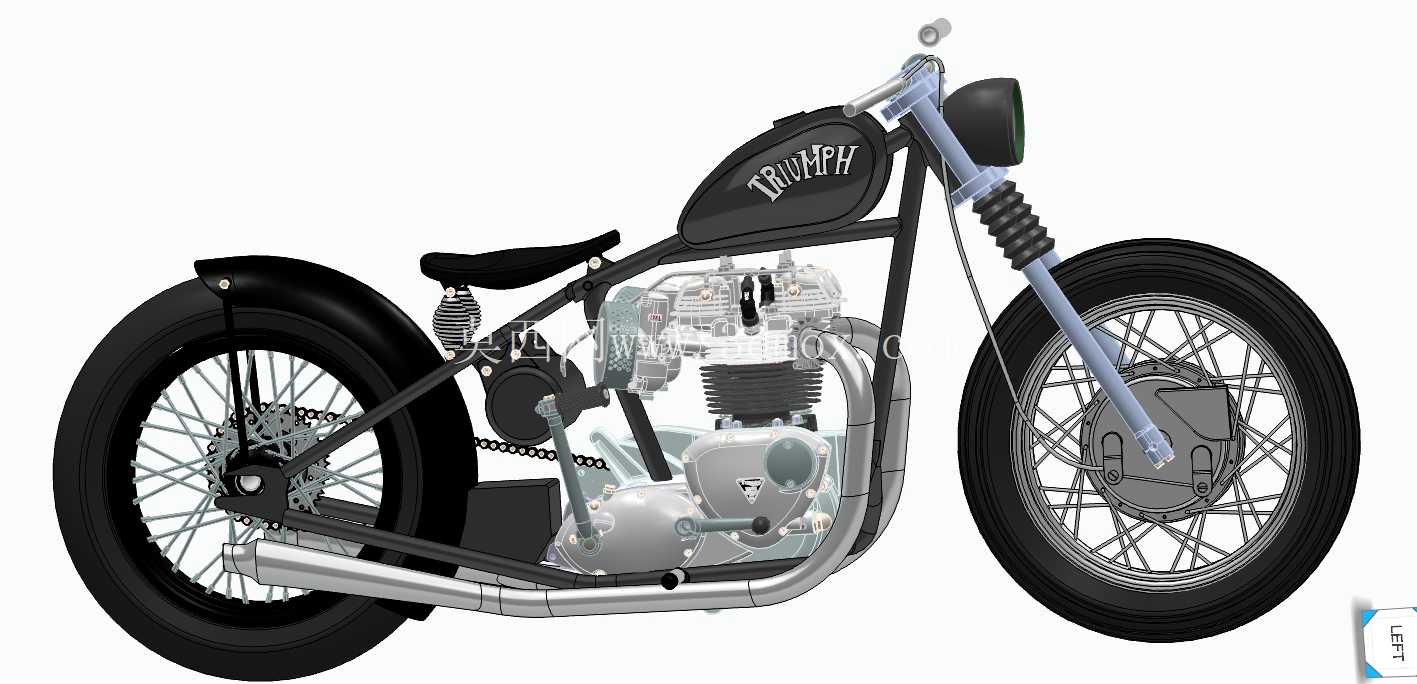

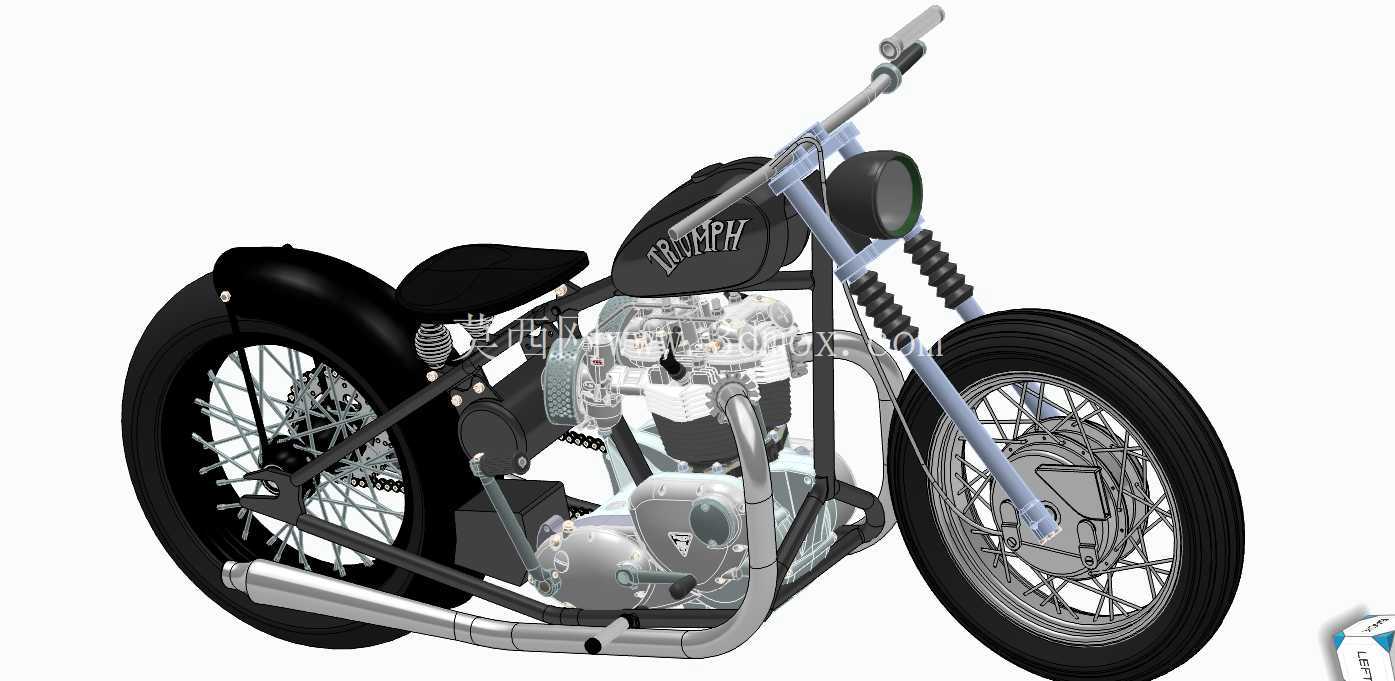

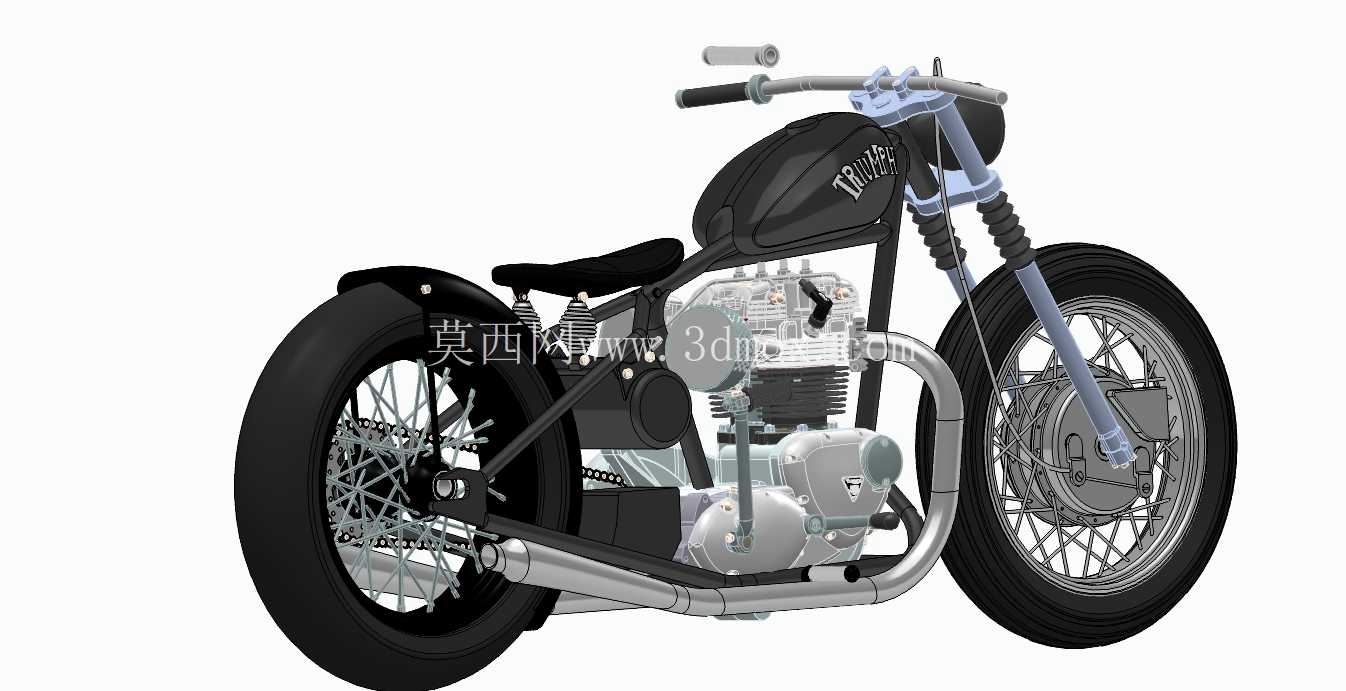

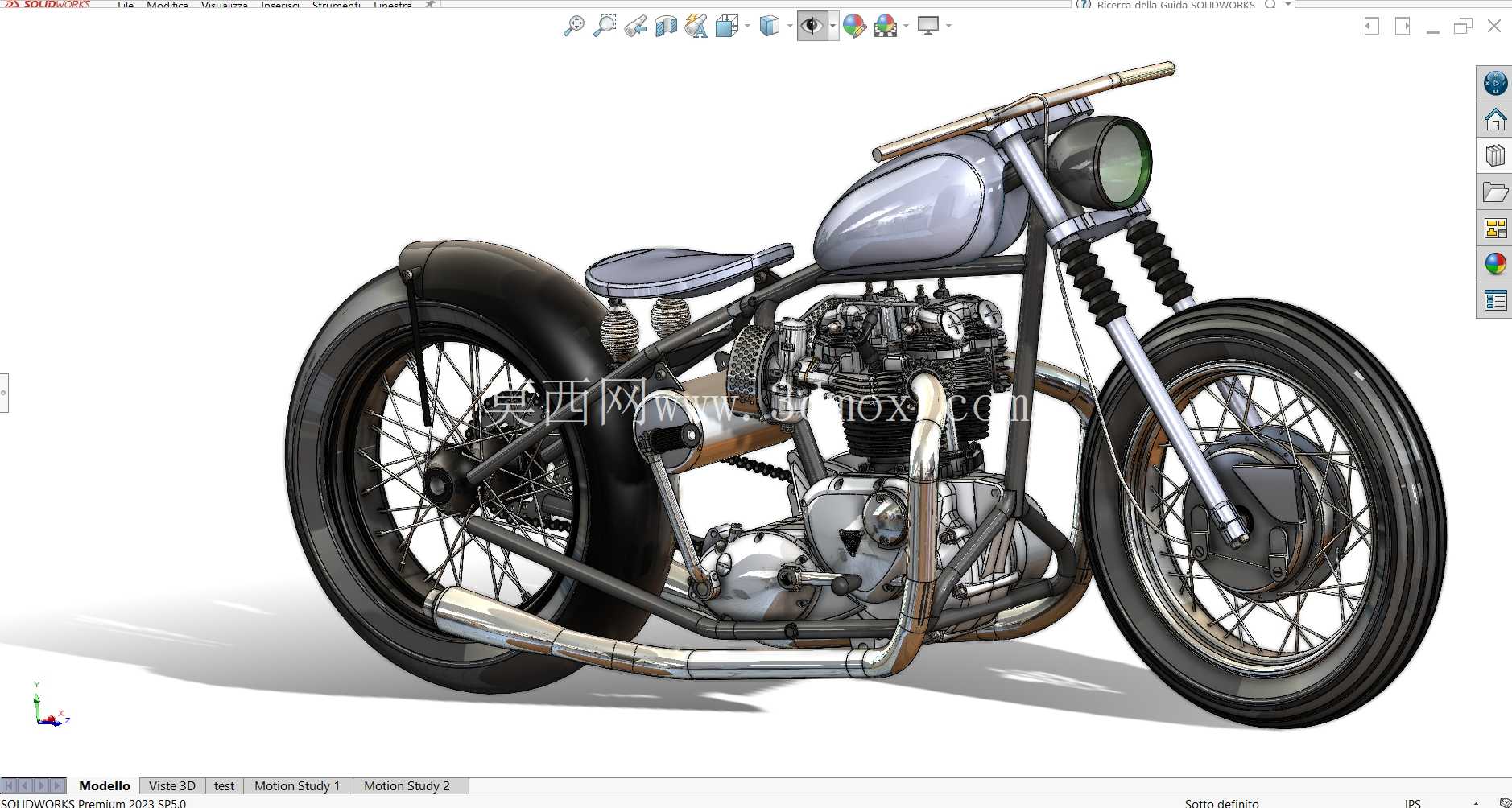

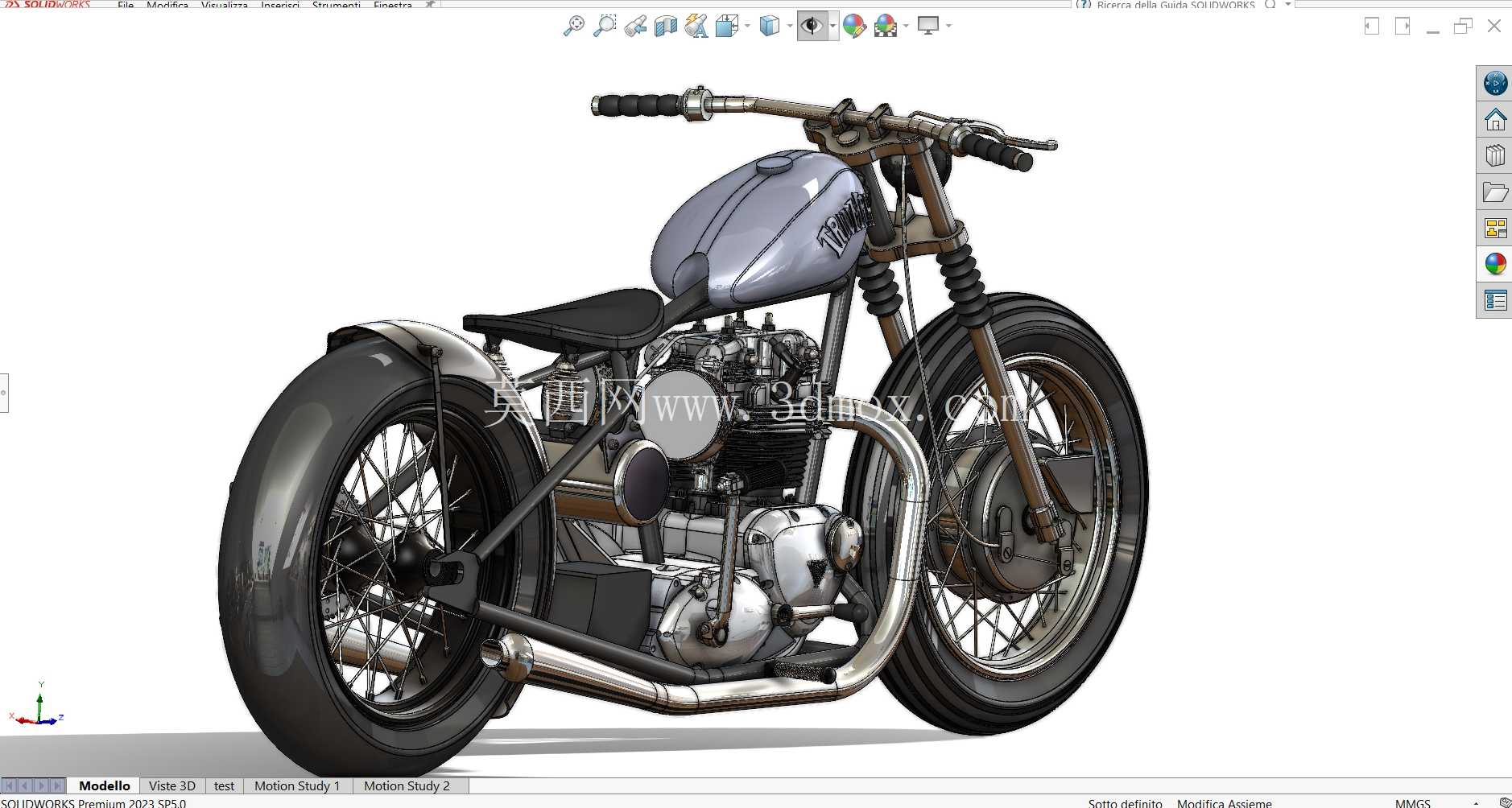

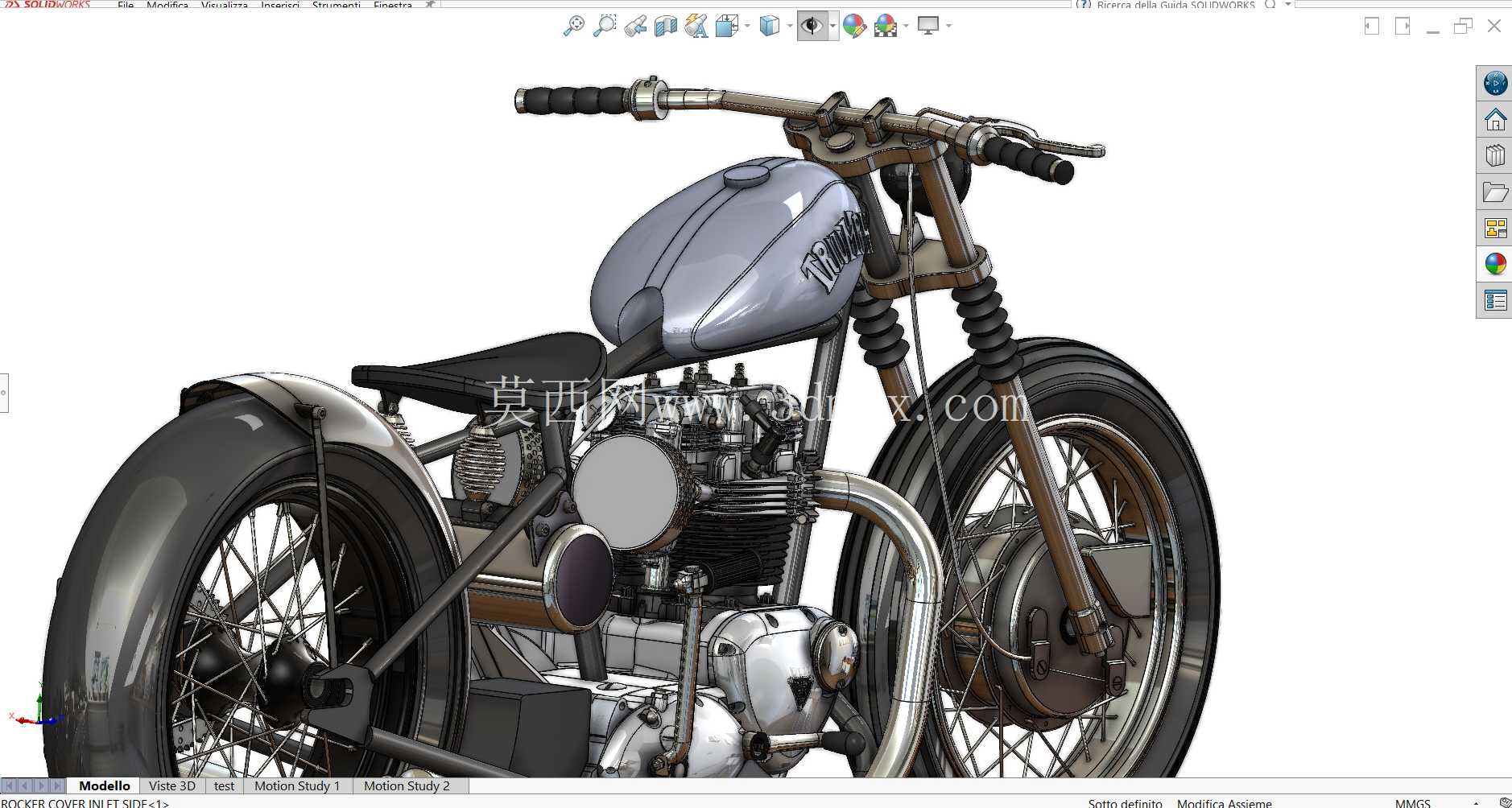

　　这套复古定制机车的三维结构围绕硬尾Bobber风格展开，整车以裸露机械布局为核心，没有多余外覆盖件，车架、动力单元、行走系统与排气走线全部直接呈现，适合改装方案评审、零部件干涉检查、展陈样机制作以及机车结构教学使用。建模过程中先从整车姿态入手，确定前后轮轴心相对位置、轴距边界与坐高基准，再依次搭建双管摇篮车架、前叉总成、发动机本体、传动链条、单座坐垫、短尾后挡泥板与低位弯管排气。前悬采用正置伸缩前叉，叉管与下联板、上联板、车把压盖的配合关系完整保留，转向轴线后倾角度按照复古巡航车的操控特性设定，保证低速直行稳定性与转弯时的转向手感。

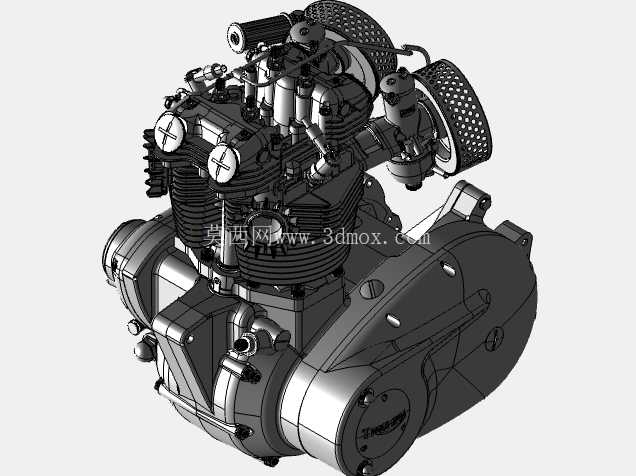

　　前轮采用钢丝辐条轮结构，轮辋、辐条、轮毂、鼓刹端盖与轮胎胎面分层建模，轮胎宽厚比偏大，兼顾视觉体量感与行驶缓冲；后轮同样为辐条轮，配合宽体轮胎，后轮轴心与车架后叉安装孔同轴，链条传动路径从发动机输出链轮延伸至后轮从动链轮，张紧段与松弛段的空间走向避开排气与后叉管壁。动力单元以并列双缸发动机为核心，缸体、缸盖、散热鳍片、气门室盖、曲轴箱、侧盖、脚启动杆、换挡杆与油底壳轮廓均按实车装配关系排布，发动机通过前后吊挂点固定在摇篮车架内侧，安装衬垫位置预留间隙，避免整车振动直接刚性传递。

　　供油系统包含油箱、油位可视区域与出油管路，油箱采用窄长水滴造型，架设在车架主梁上方，油箱下缘与车架管之间预留走线和装配空间；坐垫为薄型单座弹簧结构，底部通过两根弹簧与车架后座支撑连接，兼顾复古外观与小幅减震缓冲。排气系统为双侧不等长弯管，从缸头排气口引出后沿发动机下方向后汇聚，消音筒横向布置在车身低位，管路弯折半径避开脚蹬、换挡杆与链条运动包络，热端与周边橡胶、线束部件保留足够安全距离。车把部分采用高位直把布局，握把、控制开关、后视镜安装座与头灯支架依次装配，头灯为小圆灯造型，通过支架固定在前叉联板位置，线束沿前叉内侧引入车架主管。

　　整车外形边界控制上，最宽处为车把两端，最长尺寸由前轮胎前沿到后轮胎后沿界定，最高点为车把位置，最低点为排气下沿与发动机底壳，离地间隙按照巡航车通过性要求设定，侧撑停放时整车侧倾角度稳定，三维场景中可直接校核转向极限状态下车把与油箱、头灯与前挡泥板之间的间隙。结构建模时对运动件单独处理，前轮绕轴心转动、前叉沿轴向伸缩、链条沿链轮轨迹运动、后轮随传动旋转，各部件在极限姿态下均不发生干涉。硬尾车架取消后减震结构，后叉与车架主体刚性连接，视觉线条从车头方向一路延伸至后轮轴，形成简洁连贯的三角承载轮廓；车架管材直径、焊接节点与加强片位置均按承载路径布置，发动机同时作为部分受力构件参与整车刚性提升。制动系统以前后鼓刹形式呈现，刹车拉杆、脚踏制动臂与拉线走向贴合车架内侧，操纵件位置符合骑乘时手脚自然活动范围。该模型可用于改装件开发时确认安装点位，也可在定制车生产前用于管材切割、弯管角度、焊接工装定位和零部件外协加工沟通，帮助结构人员在实物试制前发现装配冲突、维修空间不足和走线不合理等问题。
