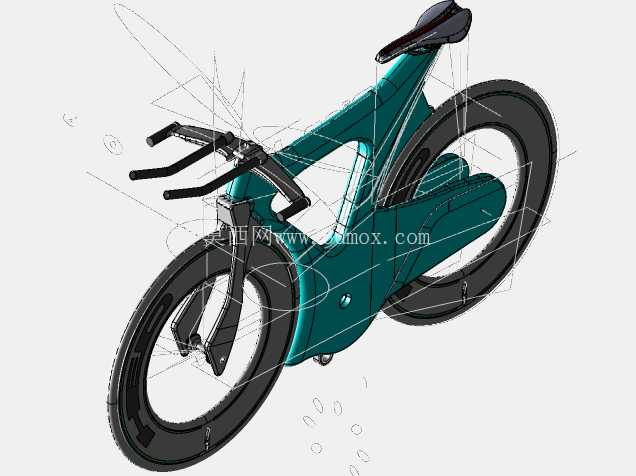

Bianchi品牌无轮毂概念两轮代步车结构设计

这款无轮毂结构的两轮代步结构，在设计阶段就跳出了传统两轮代步工具的框架约束，没有沿用常规的辐条轮组、外露传动的成熟方案，而是把轮组、车架、传动三个核心模块做了高度集成化处理。从实际应用场景来看，这类结构并非面向专业竞技赛事的竞速需求，而是瞄准城市短途通勤、未来出行概念展示、品牌设计理念输出的场景，既可以作为品牌技术储备的验证载体，也能为下一代城市轻量化代步工具的结构迭代提供参考方向。

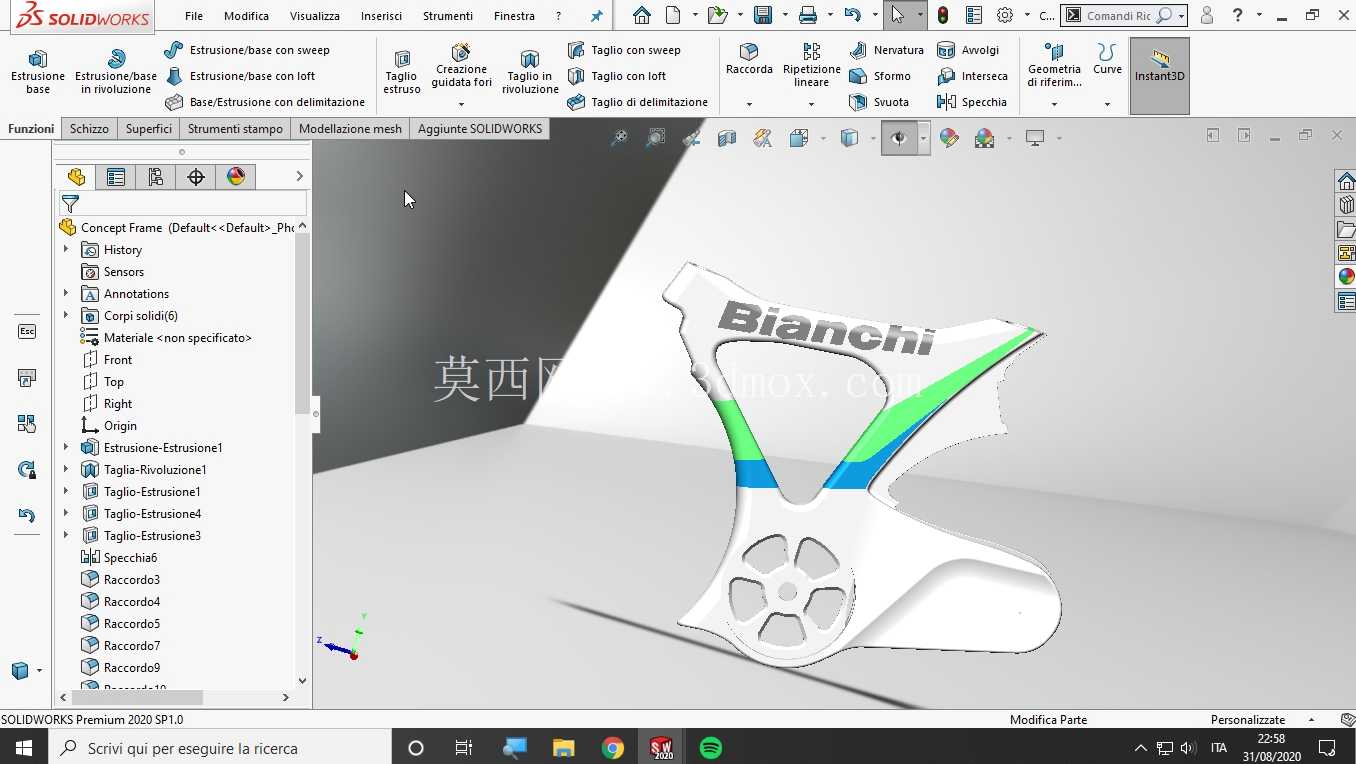

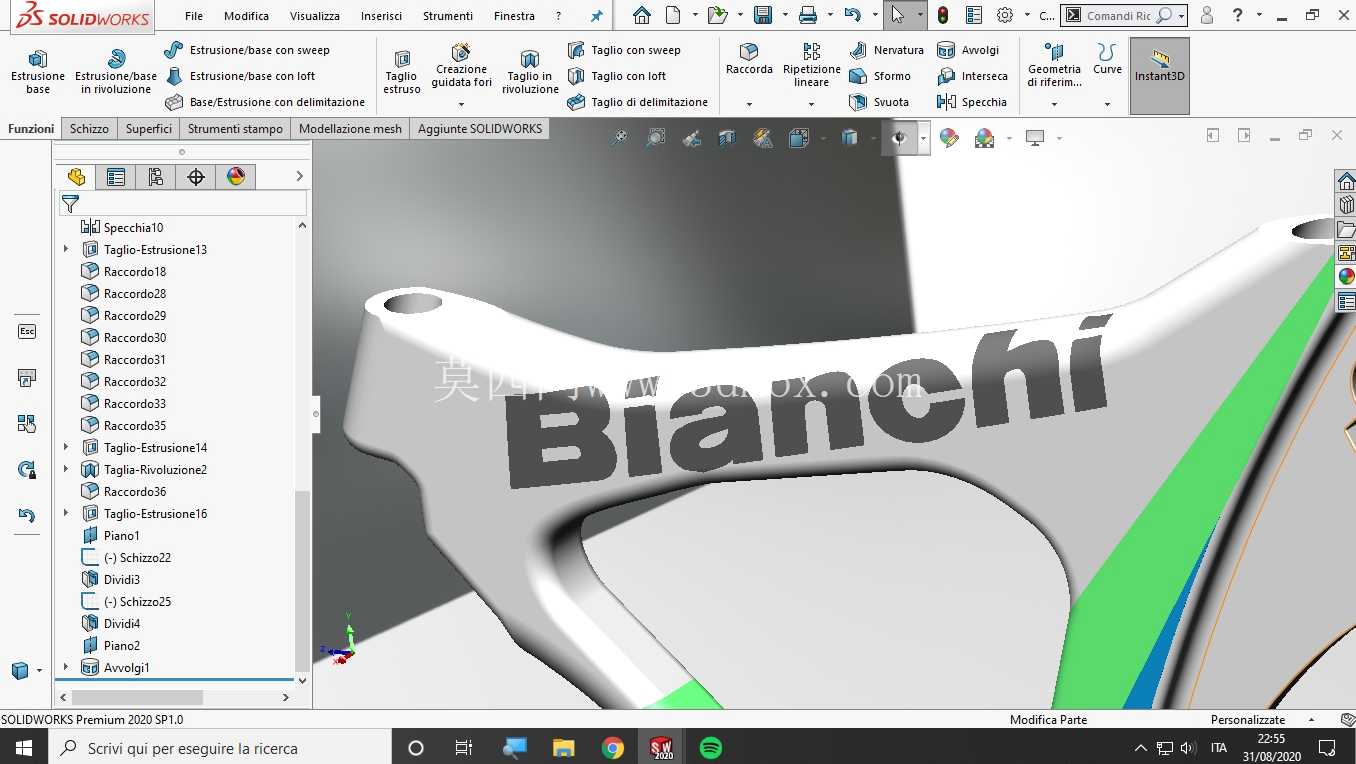

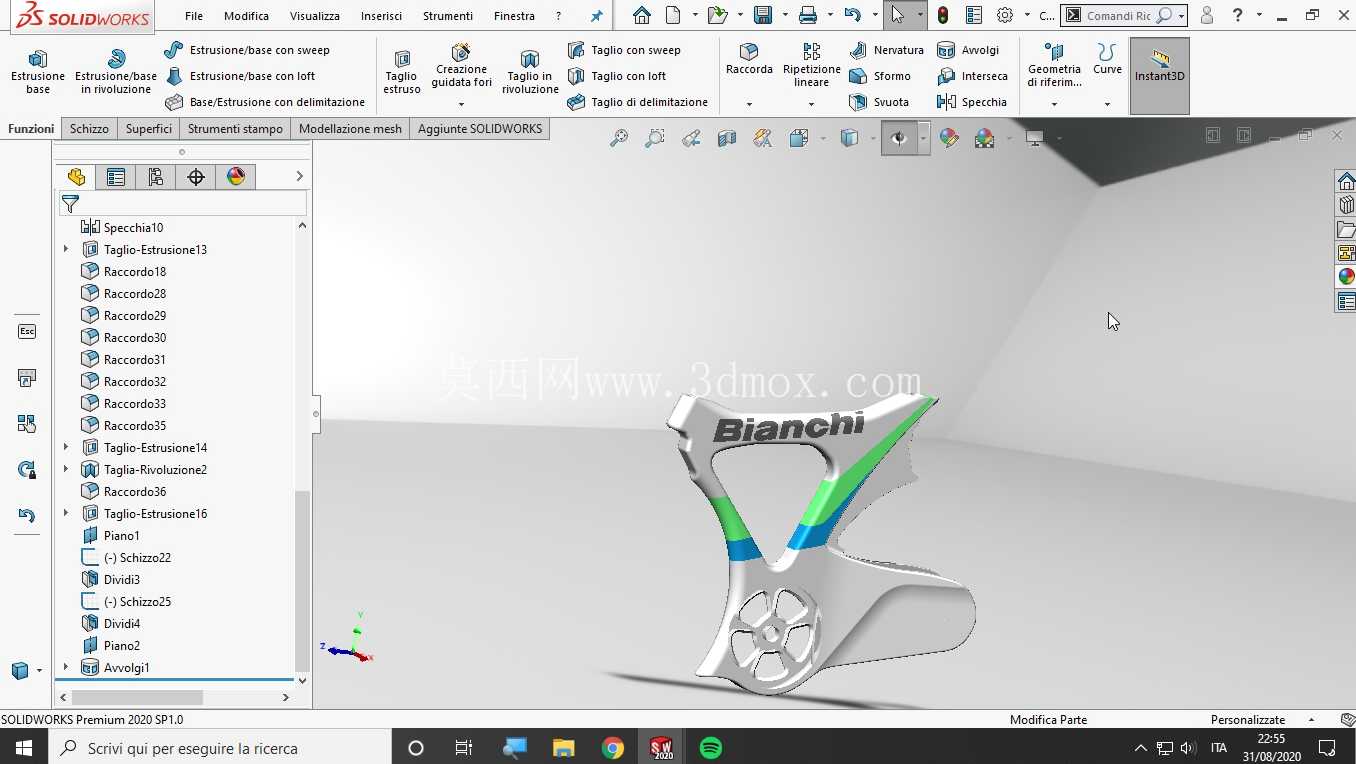

从功能特性层面拆解，整车没有传统轮毂的中心轴结构，轮圈通过内嵌的环形支撑结构与车架前后叉的弧形限位结构配合，转动时轮圈沿固定的环形轨道运转，相比传统辐条轮，这种结构省去了辐条调校的工序，轮组整体的侧向抗形变能力更强，不会出现传统辐条轮受侧向冲击后辐条松动、轮组偏摆的问题。车架部分采用了一体化的流线型主梁设计，没有传统自行车的上管、下管、座管的拼接结构，主梁从车头位置平滑延伸至后轮支撑位，中间预留的镂空区域既降低了整体结构重量，也给传动模块留出了充足的安装空间，同时这种大曲面的一体化结构在成型时可以采用一体模压工艺，减少焊接拼接带来的应力集中点，结构整体的疲劳寿命更长。

传动部分的设计也和传统结构有明显区别，没有采用中轴带动链条驱动后轮的方案，而是把驱动结构集成在车架下部的环形齿盘位置，骑行时的动力通过脚踏直接传递到环形驱动齿，再通过内嵌的传动结构带动后轮圈运转，整个传动结构完全包裹在车架壳体内部，不会出现传统链条传动外露容易沾附污渍、需要定期润滑维护的问题，日常使用的维护成本更低。车把部分采用了极简的直把设计，转向结构和前叉的弧形支撑臂直接连接，转向时的力传递路径更短，转向响应比传统结构更直接。

设计思路上，整个结构优先考虑了一体化的视觉完整性和结构的集成度，把传统两轮车分散布置的各个功能模块都整合到车架的曲面轮廓内，没有外露的管线、传动部件、连接紧固件，外表面完全是顺滑的曲面过渡，既降低了骑行时的风阻，也避免了外露部件在使用过程中发生磕碰损坏的风险。尺寸边界方面，整车的轮径尺寸和常规城市通勤自行车的26寸轮径接近，轴距控制在1100mm以内，整体长度和普通城市自行车相当，不会因为无轮毂的特殊结构占用更多的停放空间；车座的高度范围覆盖165cm到185cm身高的使用者，脚踏的回转半径和传统自行车保持一致，符合普通人的骑行发力习惯，不会因为特殊的结构设计改变骑行姿态。

安装边界上，前后轮组的环形支撑轨道和车架的连接采用了嵌入式的快拆结构，不需要额外的专用工具就可以完成轮组的拆卸维护，轮组内部的环形轴承采用标准件规格，后期维护更换不需要定制特殊配件。车架的壳体采用分模设计，左右两半壳体通过隐藏式的卡扣和螺栓连接，拆开后就可以直接接触到内部的传动和支撑结构，检修的可达性比传统封闭壳体的结构更好。另外，整车的重心位置比传统自行车更低，因为传动结构和轮组的支撑结构都布置在车架下部，骑行时的稳定性更好，低速行驶时不容易出现晃动感，更适合城市拥堵路段的慢速骑行场景。

从结构验证的角度来看，这款设计的无轮毂轮组在静态承重测试中可以承受120kg的垂直载荷，环形支撑结构的形变量控制在0.2mm以内，完全满足日常通勤的承重需求；传动结构的传动效率经过测算可以达到传统链条传动的90%以上，不会因为集成式的设计造成过多的动力损耗。车架的一体化曲面在设计时已经考虑了不同身高使用者的骑姿适配，车座的支撑结构内嵌在车架后部的壳体内，可以在10cm的范围内调整高度，不需要额外加装外置的座管，保持了外观的整体性。
