12寸手动回转分度工作台结构设计

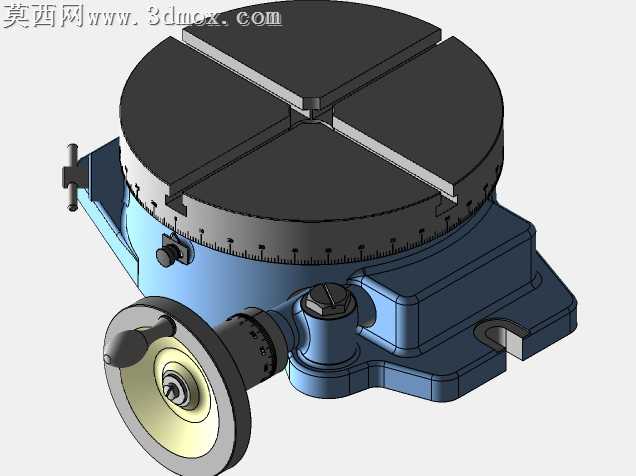

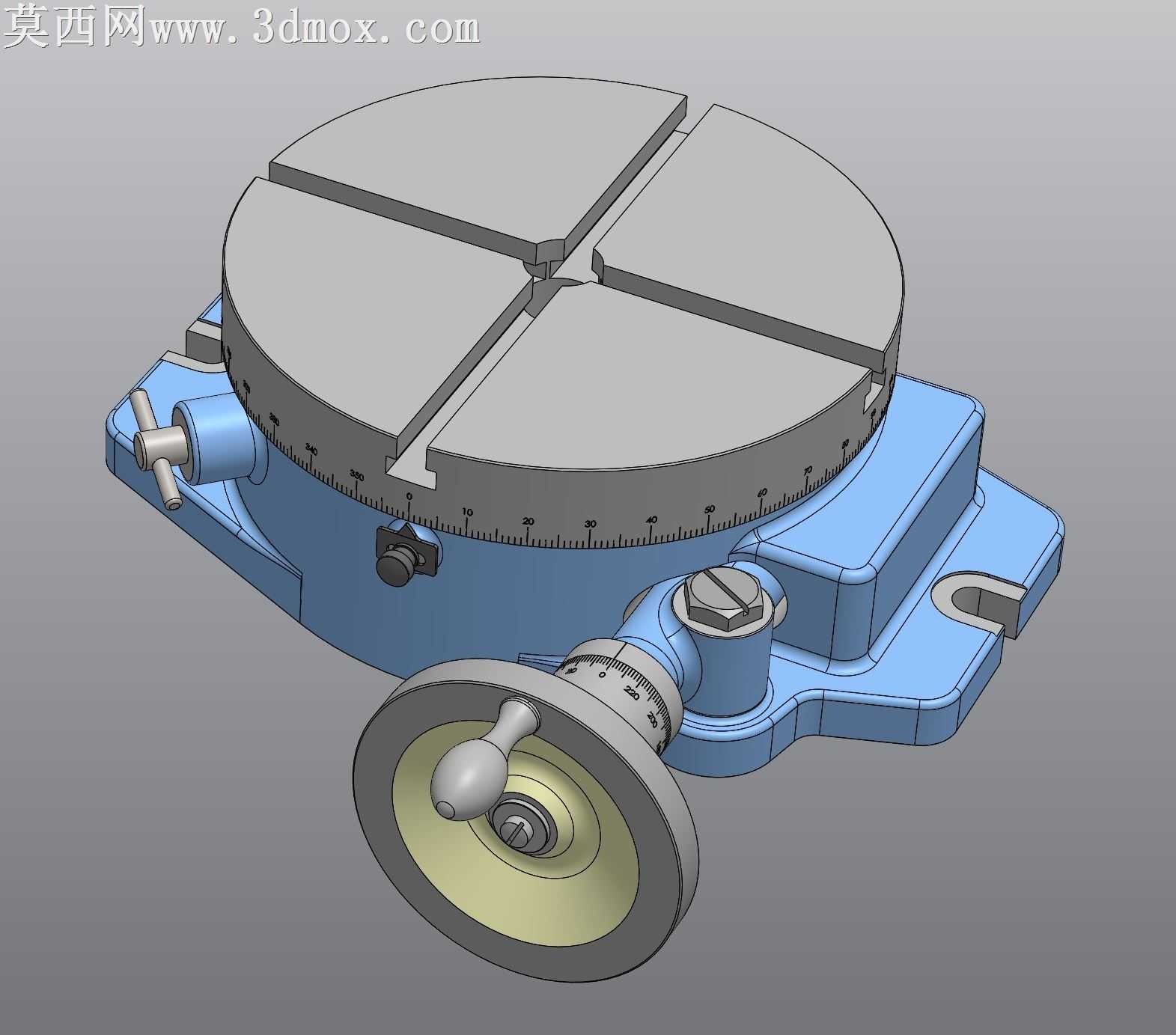

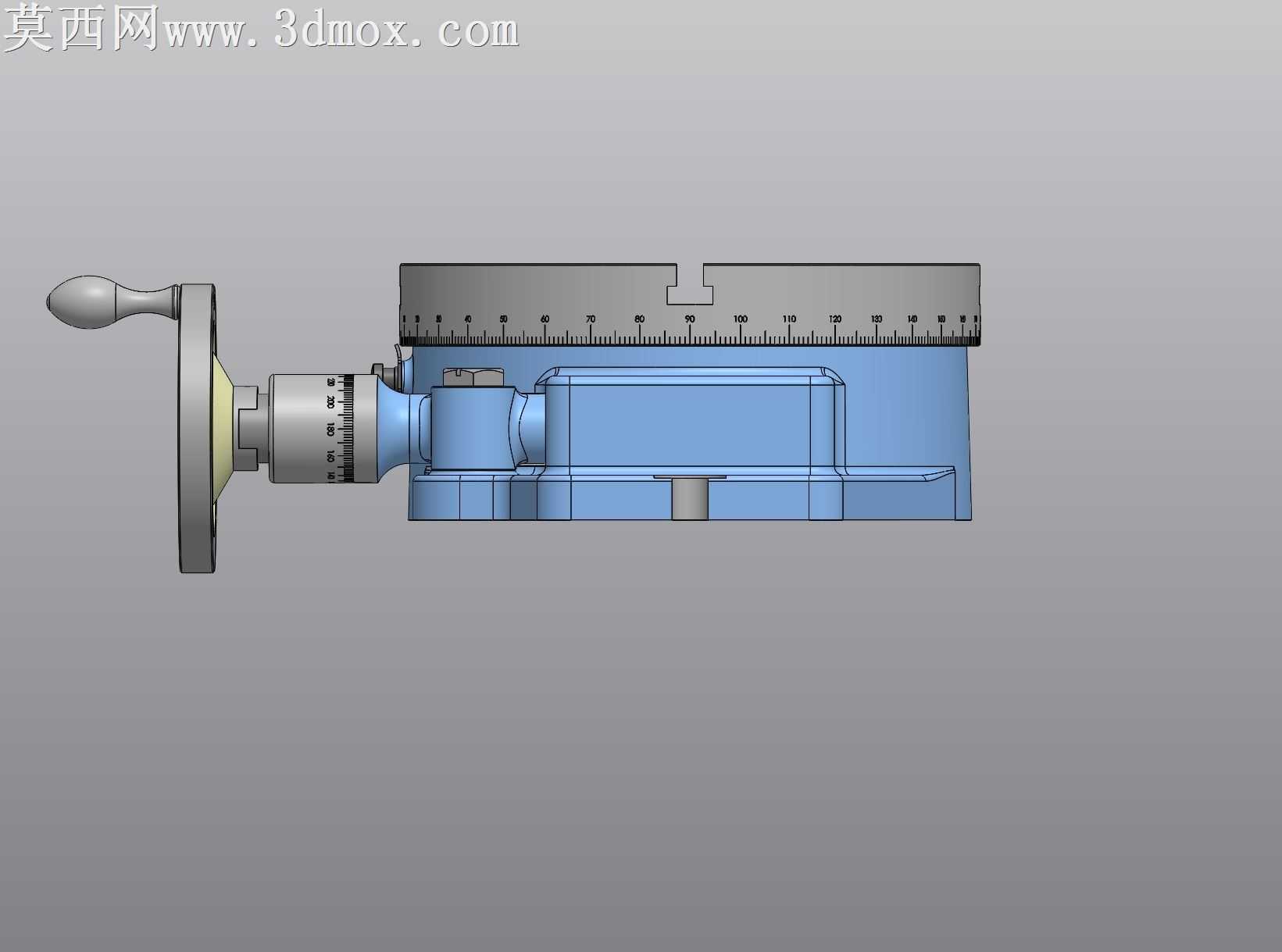

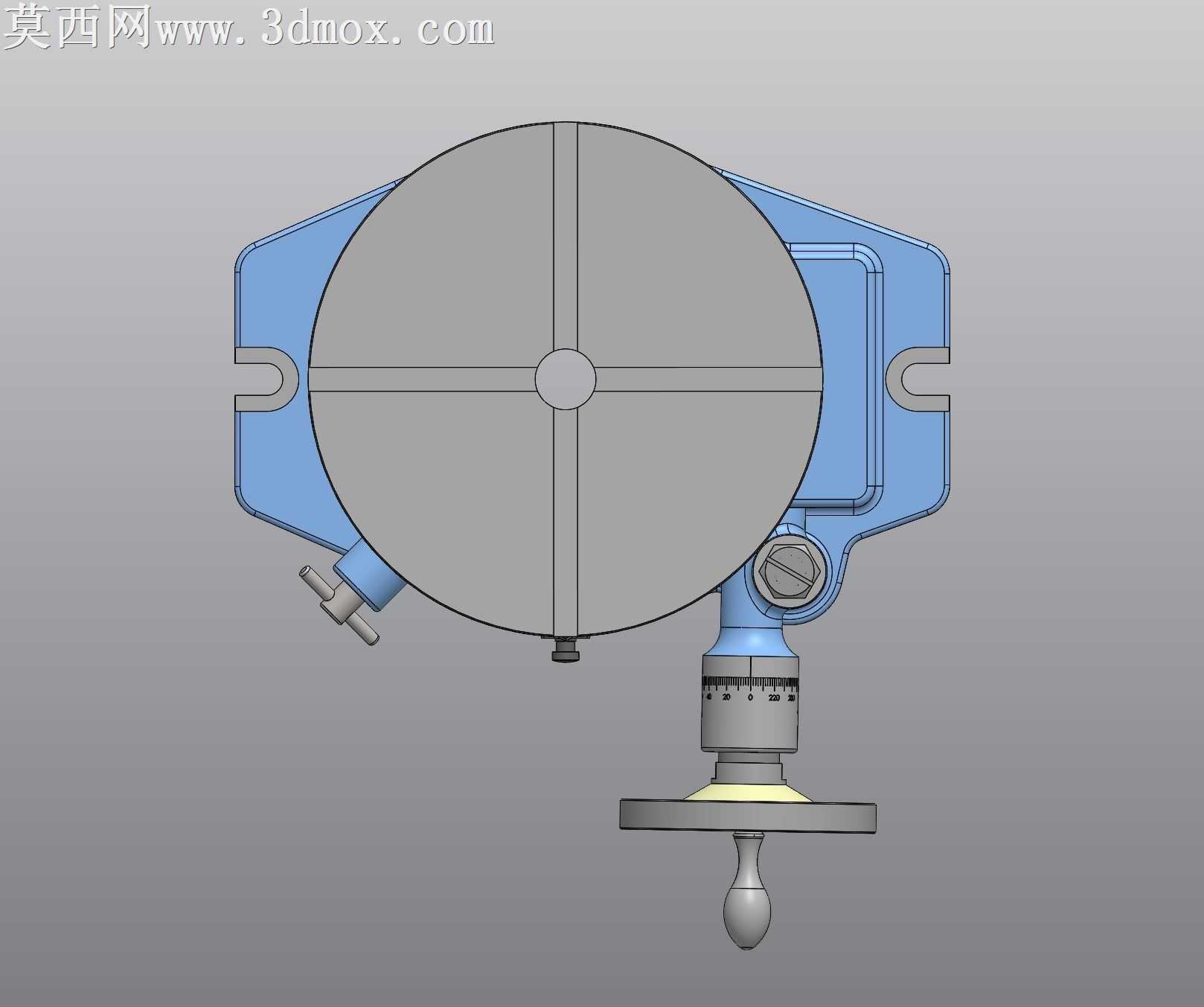

本作品为12寸规格手动回转分度转盘三维模型，采用SolidWorks完成全参数化建模设计，整体结构围绕机床加工场景的精密分度定位需求展开，可适配铣床、钻床等常规加工设备的复杂工位角度调整作业。模型建模过程严格遵循机械加工零件的实际公差配合逻辑，对各部件的装配关系进行了完整约束还原，可直接用于装配干涉校验、运动仿真演示与工程图导出。从外观渲染表现来看，模型采用分层材质赋予方案：底座主体使用哑光蓝色铸铁材质，还原铸造机床附件的磨砂质感，表面做了细微的颗粒纹理处理以模拟铸件表面的喷砂效果；上部圆形工作台面采用银灰色磨削钢材材质，添加了轻微的金属反光与表面磨削纹理，还原工作台面经过精磨加工的平整质感；操作手轮部分采用金属与防滑材质分层设计，手摇柄位置做了哑光金属质感处理，手轮外圈添加了细腻的防滑纹理，刻度盘位置采用亮面金属材质，刻度线做了凹陷蚀刻效果还原，保证视觉上的精密感。结构设计层面，模型完整还原了手动回转工作台的核心功能结构：上部为带T型槽的圆形工作台面，四条径向T型槽呈十字分布，用于装夹固定待加工工件，工作台外缘设置整圈角度刻度线，配合侧边的游标刻度可实现分钟级的角度读数；侧边设置锁紧手柄，可在转盘调整到目标角度后完成台面锁止，避免加工过程中出现角度偏移；下部的手轮驱动结构连接内部蜗轮蜗杆传动副，转动手轮即可带动工作台做平稳的回转运动，手轮同轴设置的微分筒可实现微小角度的精确进给调整；底座采用带安装槽的方形结构，侧边设置U型安装缺口，可通过T型螺栓将转台整体固定在机床工作台上，保证使用过程中的结构稳定性。设计过程中充分考虑了手动操作的人机交互合理性，手轮的操作高度、手柄握持尺寸、锁紧手柄的操作力矩都按照实际操作场景做了适配，内部传动结构的建模还原了蜗轮蜗杆的啮合关系，可通过运动仿真模拟手轮转动带动台面回转的完整动作过程，验证传动比与分度精度的匹配性，整体模型结构完整，细节丰富，可作为机床附件设计参考、加工工装方案选型的三维参考素材使用。
