铣床用1/2-13规格螺栓组合夹具组

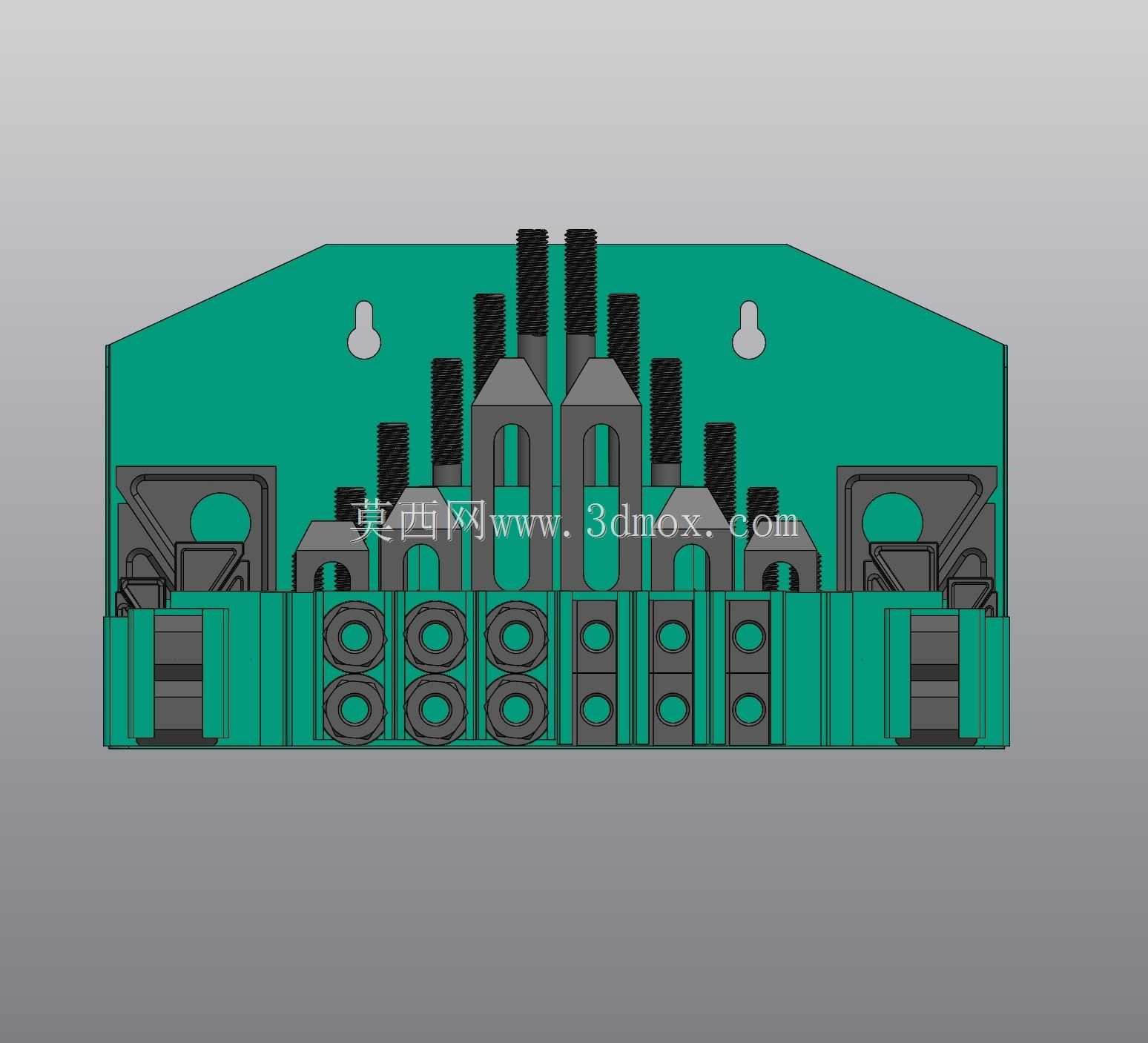

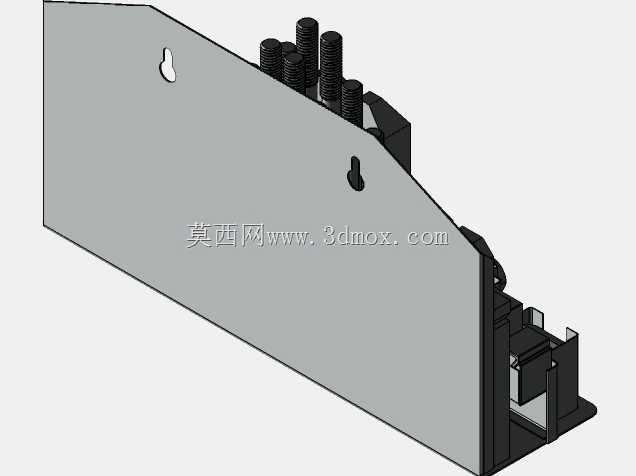

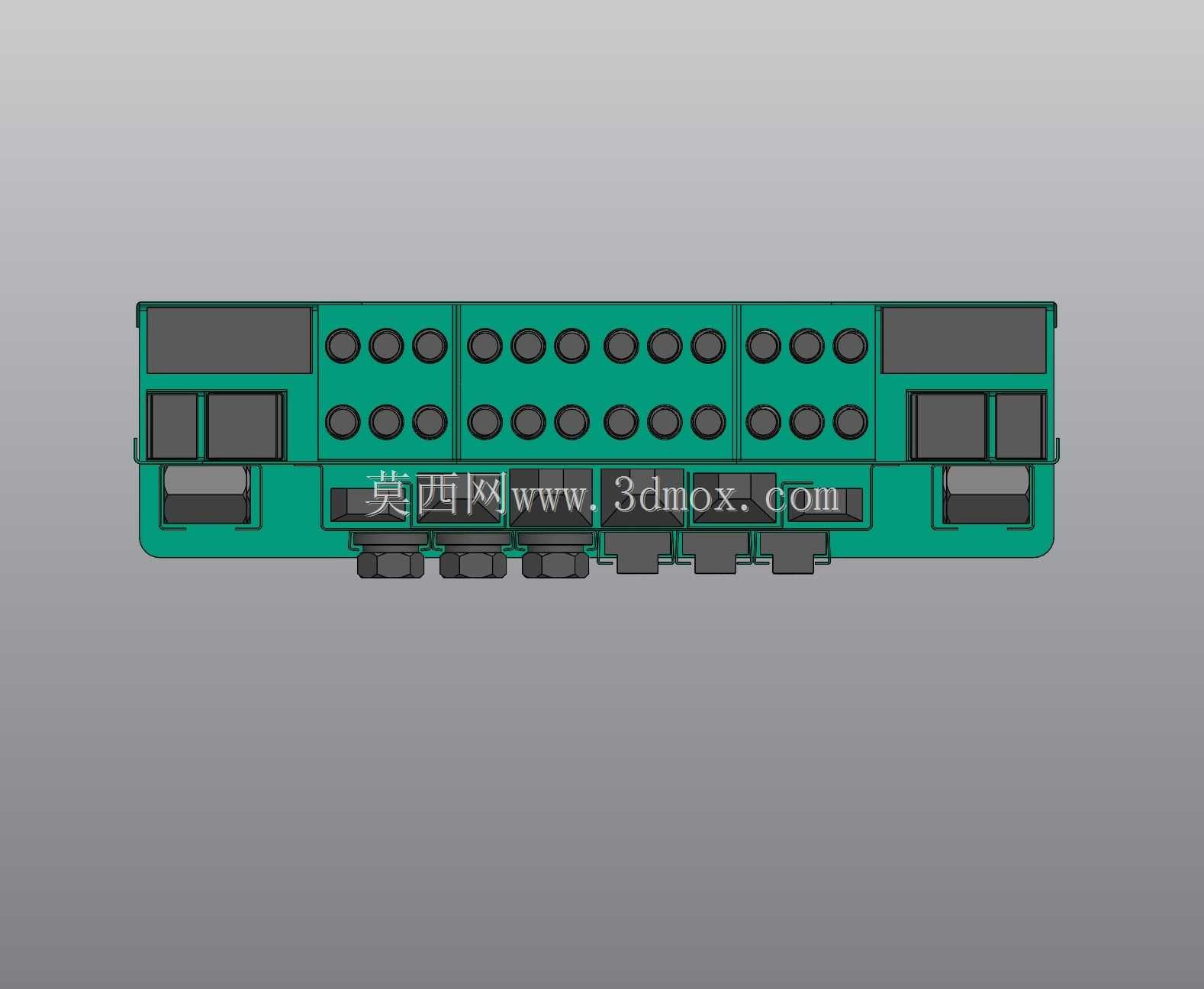

　　在中小批量机械加工车间的日常生产里，铣床工位的工件装夹效率往往直接决定整班的产能输出，尤其是面对异形焊接件、非标机加件这类没有统一装夹基准的工件时，零散的压板、螺栓、垫块找正往往要耗费操作工近半小时的准备时间，这套1/2-13螺柱规格的组合夹具组，正是针对这类场景做的集成化设计。整套夹具采用挂墙式收纳基座设计，基座背部开有两个葫芦形挂装孔，可直接固定在铣床侧旁的工具挂板上，安装时无需额外打孔，只需在挂板上预设两个对应间距的M10挂钉即可，基座整体外轮廓宽度控制在420mm以内，高度280mm，探出挂板的厚度不超过160mm，不会占用铣床操作位的走动空间，也不会和铣床的横向行程拖板产生干涉。基座内部做了分区式卡槽设计，

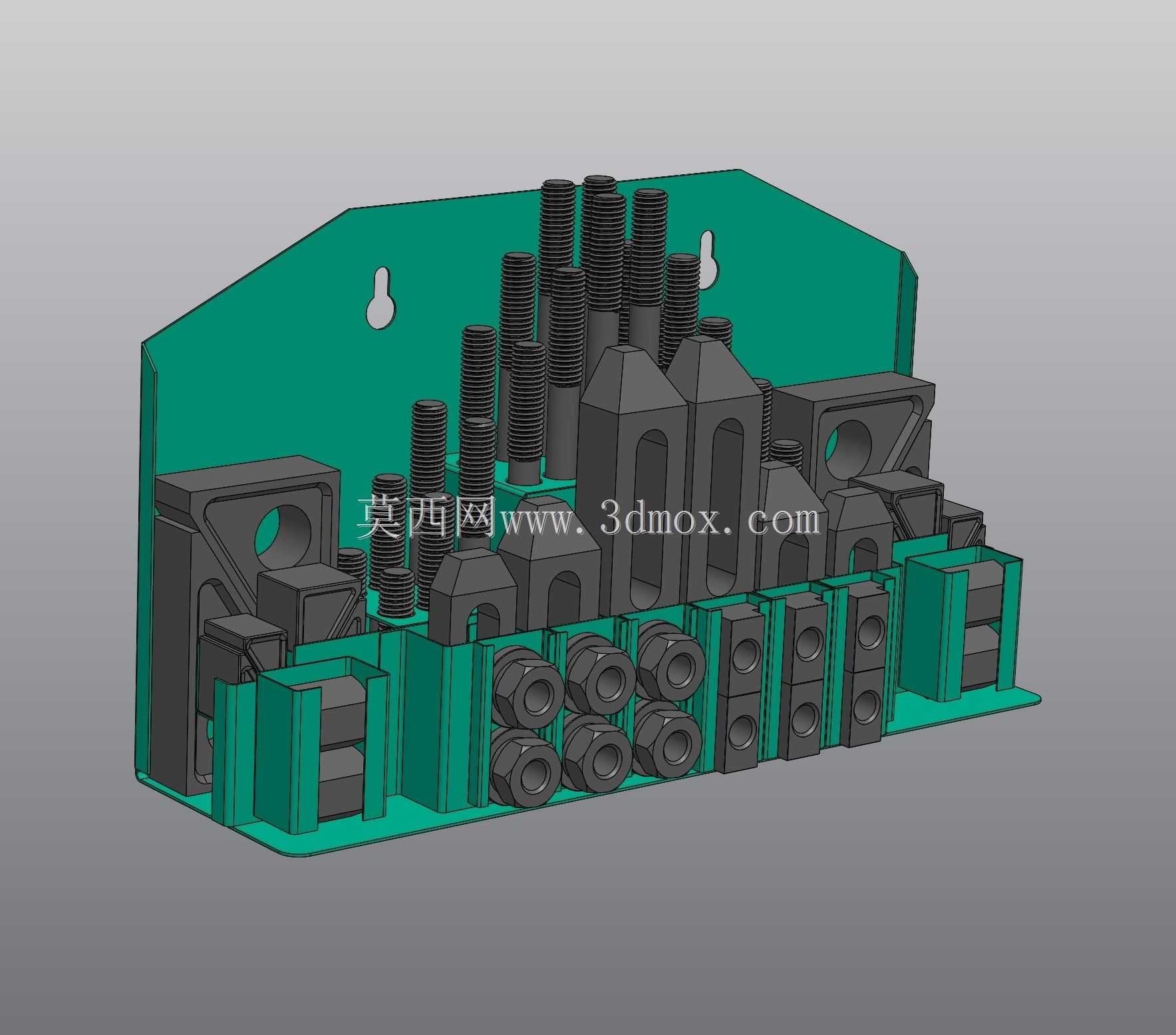

　　不同规格的T型螺栓、台阶垫块、夹紧压板、六角螺母、球面垫圈都有对应的独立卡位，操作工取用的时候不需要在零散的工具盒里翻找，视线扫过就能拿到对应规格的装夹件，单工位的装夹准备时间能压缩到原来的三分之一。从功能适配性来看，这套夹具组的核心连接件全部采用1/2-13统一螺纹规格，刚好匹配市面多数立式铣床、炮塔铣工作台的T型槽螺柱尺寸，不需要额外准备转接头或者异径螺栓，其中长螺柱可适配150mm以内厚度的工件装夹，短螺柱用于薄型板材、小型焊接组件的压紧，配套的台阶垫块做了不同高度的梯度设计，从10mm到80mm每10mm一个规格，压紧工件时可以根据工件的支撑高度快速匹配垫块，避免出现压板倾斜、压紧力偏移导致的工件铣削时窜动问题。

　　设计时特意将所有夹紧元件的受力面做了发黑处理，基座和垫块的定位卡槽做了圆角过渡，避免取放零件时划伤操作工手部，同时所有螺柱的螺纹段都做了去毛刺处理，长期频繁拆装也不会出现螺纹卡滞、咬死的问题。在焊接工装的配套场景里，这套夹具组也可以直接拆取单个元件使用，比如焊接小型框架类组件时，可以取出对应的压板和螺柱配合焊接平台的T型槽做定位压紧，不需要单独采购零散的装夹配件，整套组件的收纳基座本身也可以作为临时的零件放置台，装夹完成后暂时不用的元件可以直接放回对应卡槽，不会散落在工作台面上造成磕碰或者遗失。从安装边界来看，整套夹具组满装所有配件后的总重量控制在18kg以内，挂装后对挂板的承重要求不高，普通的车间铁皮工具挂板就可以满足承载需求，

　　基座底部做了10mm高的挡边，即使车间有轻微的振动，放在卡槽里的配件也不会从底部滑落。针对铣削加工时的切削液飞溅问题，基座的表面做了喷塑处理，长期接触乳化液、切削油也不会出现锈蚀掉漆的问题，配套的所有金属夹具元件都采用45号钢调质处理，压紧受力时不会出现变形断裂，球面垫圈的设计可以补偿工件表面的平面度误差，即使工件的压紧面有轻微的倾斜，也能保证螺栓的轴向受力均匀，不会出现螺柱弯曲断裂的情况。在实际的工位排布里，这类集成式夹具组通常布置在铣床操作位的右手侧1米范围内，操作工转身就能取到需要的配件，不需要走动到远处的工具柜拿取，对于多品种小批量的加工场景，这种集成化的夹具收纳设计能大幅减少无效的辅助工时，尤其是在学徒工较多的车间，统一规格的夹具组件也能避免新员工选错螺栓规格、错配垫块高度导致的装夹事故，所有配件都在可视范围内，交接班时也能快速清点配件数量，不会出现零件遗失后无人知晓的问题。
